AM/AL/AH Serie Mehrstufige Vakuumgeneratoren

AM/AL/AH Serie Mehrstufige Vakuumgeneratoren
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren AM/AL/AH Serie Mehrstufige Vakuumgeneratoren AM/AL/AH Serie Mehrstufige Vakuumgeneratoren AM/AL/AH Serie Mehrstufige Vakuumgeneratoren

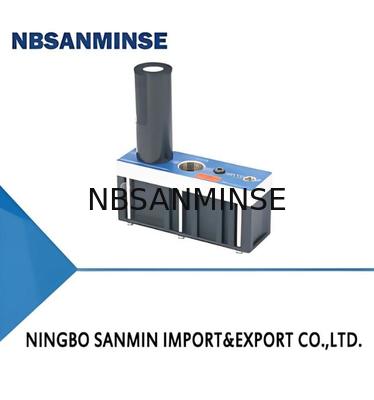

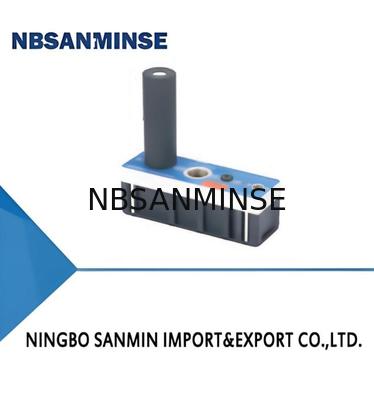

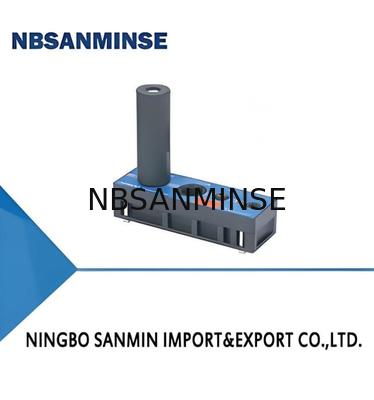

Großes Bild :  AM/AL/AH Serie Mehrstufige Vakuumgeneratoren

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: AM25L
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Negotiate
Verpackung Informationen: Schachtel
Lieferzeit: 5-30days
Zahlungsbedingungen: L/c, t/t
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

AM/AL/AH Serie Mehrstufige Vakuumgeneratoren

Beschreibung
Druck: Stange 6,0 Max. Vakuumniveau: 81 kPa
Max. Vakuumfluss: 360 NL/min Luftverbrauch: 105 NL/min
Geräuschpegel dB (A): 81 Garantie: 1 Jahr
Hervorheben:

Mehrstufiger Vakuumgenerator

,

Pneumatische Magnetventilvakuum

,

Vakuumgenerator der AM-Serie

Merkmale
◇ Energieeffizientes mehrstufiges Düsendesign
◇ Es hat eine sehr starke Saugkapazität
◇ Verschiedene Spezifikationen für Luftzufuhr- und Vakuumanschluss
◇ Energiesparsystem (ES) ist optional
Vorteile
◇ Schnelle Evakuierung im Niedrigvakuumbereich, Reduzierung der Kosten und Verkürzung
Arbeitszyklus
◇ Es kann einen großen Vakuumstrom erzeugen und alle porösen Werkstücke schnell bearbeiten
und sicher
◇ Es können verschiedene Gewindespezifikationen verwendet werden
◇ Sparen Sie den Druckluftverbrauch beim Umgang mit luftdichten Werkstücken
Anwendungen
◇ Der mehrstufige Vakuumerzeuger eignet sich für die Handhabung von Kartons,
Verpackungsmaterialien und poröse Materialien
◇ Wird für Arbeitsbedingungen verwendet, die einen großen Vakuumfluss und eine schnelle Evakuierung erfordern
und weniger Luftverbrauch
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 0
Struktur
◇(1) Der Hauptteil
◇ (2) Vakuumerkennungsanschluss
◇ (3) Schalldämpfer
◇ (4) AIR-Versorgungsanschluss
◇ (5) Montagehalterung
◇ (6) ESEnergiesparsystem
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 1
BIN  25L  -ANZEIGE  -N / A  -ES
①    ②        ③     ④      ⑤      ⑥
①Serie ②Spezifikation ③Verbindungsplatte ④5Versiegelung ⑤Rückschlagventil   ⑥Steuergerät
AM-Universaltyp
(-92 kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Null-Standard, ohne Rückschlagventil
A-Mit Rückschlagventil

  Null-Standard, ohne


 Steuergerät
AL-Großer Wasserdurchflusstyp
(-81 kPa)		 25 50 75  ANZEIGE F-Fuoin-Einreibungber


  B-Energiesparsystem
100 125 150  E

  Nur für AM-25L/50L
AH-Typ mit hohem Vakuumniveau

(-100,8 kPa)
40 120		 (Siehe Tabelle 1)

  AL-25/50


  AH-40
Anschlussplattentabelle1
 Verbindung
  Platte		 Luft liefern Hafen( ')Vakuum Hafen( )Auspuff Hafen( Verbindung
Platte  Material		 Anwendbar Vakuum Gen rator
 D NPSF1/8 G3/4 G3/4 PPS AM25-100, AL25-100, AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 PPS
 ANZEIGE G1/4 G3/4 G3/4 Aluminiumlegierung
 E NPT1/4 NPT3/4 NPT3/4 Aluminiumlegierung
 D G1/4 G1" G1" PPS AM125-150,AL125-150
 B NPT1/4 NPT1" NPT1" PPS
 ANZEIGE G1/4 G1" G1" Aluminiumlegierung
 E NPT1/4 NPT1" NPT1" Aluminiumlegierung
Auswahl – AM-Serie
  Modell/
  Spezifikation		 25L 50L 75L 100L 125L 150L
  AM□-DN AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
  AM□-DNA AM25L-DNA AM50L-DNA AM75L-DNA AM100L-DNA AM125L-DNA AM150L-DNA
  AM□-DNA-ES AM25L-DNA-ES AM50L-DNA-ES - - -- -
  AM□-BN AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
  AM□-BNA AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-NA AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  AM□-AD-NA-E5 AM25L-AD-NA-ES AM50L-AD-NA-ES - - - -
  AM□-EN AM25L-EN AM50L-EN AM75L-EN AM100L-EN AM125L-EN AM150L-EN
  AM□-ENA AM25L-ENA AM50L-ENA AM75L-ENA AM100L-ENA AM125L-ENA AM150L-ENA
Selection-AL-Serie
Modell/
Spezifikation		 25  50  75  100  125  150
AL□-DN AL25-DN AL50-DN AL75-DN AL100-DN AL125-DN AL150-DN
AL□-DNA AL25-DNA AL50-DNA AL75-DNA AL100-DNA AL125-DNA AL150-DNA
AL□-DNA-ES AL25-DNA-ES AL50-DNA-ES - - - -
AL□-BN AL25-BN AL50-BN AL75-BN AL100-BN AL125-BN AL150-BN
AL□-BNA AL25-BNA AL50-BNA AL75-BNA AL100-BNA AL125-BNA AL150-BNA
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-NA AL25-AD-NA AL50-AD-NA AL75-AD-NA AL100-AD-NA AL125-AD-NA AL150-AD-NA
AL□-AD-NA-ES AL25-AD-NA-ES AL50-AD-NA-ES - - - -
AL□-EN AL25-EN AL50-EN AL75-EN AL100-EN AL125-EN AL150-EN
AL□-ENA AL25-ENA AL50-ENA AL75-ENA AL100-ENA AL125-ENA AL150-ENA
Auswahl -AH-Serie
Modell/
Spezifikation		 40  120
AHO-DN AH40-DN AH120-DN
AHO-DNA AH40-DNA AH120-DNA
AH□-DNA-ES AH40-DNA-ES -
AH□-BN AH40-BN AH120-BN
AH□-BNA AH40-BNA AH120-BNA
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-NA AH40-AD-NA AH120-AD-NA
AH□-AD-NA-ES AH40-AD-NA-ES -
AH□-DE AH40-EN AH120-EN
AHO-ENA AH40-ENA AH120-ENA
Technische Parameter
Modell Bewertet Luft
liefern Druck
Bar		 Max.
Vakuumniveau
-kRa		 Max
Vakuum fließen
NL/Min		 Luft
Verbrauch
NL/Min		 Lärm
Ebene
dB(A)		 Arbeiten
Temperatur
℃		 Gewicht
G		 Empfehlenswert
(Schlauch äußere Durchm.
Luftversorgung Hafen		 repariert Schlauch Durchmesser mm
(Verdrahtet Schlauch innerdia.)
Vakuum Hafen
AL25 6,0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6,0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6,0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6,0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6,0  81  1.170 480  82  -10~80 1.075 φ12 φ32
AL150 6,0  81  1.230 620  81  -10~80 1.075 φ12 φ32
AH40 6,0  99,8  150  155  81  -10~80 675  φ10 φ19
AH120 6,0  100,8  530  440  81  -10~80 837  φ12 φ19
Technische Parameter
Modell Ratedair
Versorgungsdruck
Bar		 Max.
Vakuum Ebene
-kPa		 Max.
Vakuum fließen
NL/Min		 Luft
Verbrauch
NL/Min		 Lärm
Ebene
dB(A)		 Arbeiten
Temperatur
℃		 Gewicht
G		       Empfehlenswert
(Hacke auterdia.
Luftversorgungshafen		 mendedhoseda.mm
(Mredhoseinner Durchm.)
Vakuumanschluss
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1.150 545  82  -10~80 1.075 φ12 φ32
AM150L 3.4  92  1.200 655  82  -10~80 1.075 φ12 φ32
AM25L 6,0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6,0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6,0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6,0  89  1.010 720  81  -10~80 837  φ10 φ25
AM125L 6,0  89  1.400 780  82  -10~80 1.075 φ12 φ32
AM150L 6,0  89  1.500 810  82  -10~80 1.075 φ12 φ32
Vakuumfluss (NL/min) bei verschiedenen Vakuumniveaus (-kPa)
Modell Luft liefern
Druck
Bar		 Luft
Verbrauch
  NL/Min		 0  10  20  30  40  50  60  70  80  90  Max.
Vakuum  Ebene
-kPa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1.150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1.200 830  550  360  215  170  130  90  36  5  92
AM25L 6,0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6,0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6,0  610  950  710  380  285  230  170  100  32  11  - 89
AM100L 6,0  720  1.010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6,0  780  1.400 1.120 560  490  355  260  150  50  25  - 89
AM150L 6,0  810  1.500 1.110 630  560  385  315  210  65  26  - 89
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 2
EVakuumzeit (s/L), um unterschiedliche Vakuumniveaus (-kPa) zu erreichen
Modell Luftversorgung
Druck
Bar		 Luft
Verbrauch
NL/Min		   10  20    30  40    50    60  70    80  90  Max.
Vakuum  Ebene
-kPa
AM25L 3.4  116  0,022  0,060  0,110  0,210  0,400  0,650  0,950  1.600  4.000  92
AM50L 3.4  230  0,014  0,031  0,060  0,100  0,200  0,340  0,500  0,800  2.500  92
AM75L 3.4  365  0,012  0,029  0,058  0,095  0,180  0,310  0,460  0,890  1.500  92
AM100L 3.4  445  0,010  0,025  0,043  0,075  0,110  0,190  0,270  0,450  1.200  92
AM125L 3.4  545  0,006  0,015  0,029  0,052  0,085  0,145  0,202  0,330  1,00  92
AM150L 3.4  655  0,005  0,013  0,027  0,045  0,070  0,105  0,230  0,460  0,900  92
AM25L 6,0  185  0,018  0,050  0,080  0,018  0,250  0,400  0,620  1.550  - 89
AM50L 6,0  370  0,010  0,022  0,048  0,080  0,110  0,200  0,350  0,780  - 89
AM75L 6,0  610  0,009  0,019  0,045  0,075  0,130  0,180  0,310  0,700  - 89
AM100L 6,0  720  0,007  0,018  0,038  0,055  0,080  0,120  0,190  0,470  - 89
AM125L 6,0  780  0,005  0,013  0,026  0,045  0,062  0,115  0,194  0,560  - 89
AM150L 6,0  810  0,003  0,009  0,014  0,03  0,060  0,095  0,200  0,800  - 89
·
Vakuumfluss (NL/min) bei verschiedenen Vakuumniveaus (-kPa)
Modell Luftversorgung
Druck
Bar		 Luft
Verbrauch
NL/Min		 0  10  20  30  40  50  60  70  Max.
Vakuumniveau
-kPa
AL25 6,0  105  360  196  135  85  45  36  27  17  81
AL50 6,0  215  640  320  205  145  95  65  45  25  81
AL75 6,0  320  850  430  320  190  130  105  65  40  81
AL100 6,0  390  990  580  460  300  185  130  95  52  81
AL125 6,0  480  1.170 720  541  350  200  150  125  65  81
AL150 6,0  620  1.230 760  560  410  210  160  148  85  81
Evakuierungszeit (s/L) zum Erreichen verschiedener Vakuumniveaus (-kPa)
Modell Luft liefern
Druck
Bar		 Luft
Verbrauch
NL/Min		   10  20  30  40  50  60  70  Max.
Vakuum  Ebene
-kPa
AL25 6,0  105  0,030  0,060  0,100  0,200  0,390  0,580  0,870  81
AL50 6,0  215  0,018  0,039  0,066  0,120  0,200  0,310  0,510  81
AL75 6,0  320  0,010  0,020  0,040  0,080  0,120  0,200  0,310  81
AL100 6,0  390  0,008  0,017  0,032  0,050  0,090  0,130  0,220  81
AL125 6,0  480  0,006  0,016  0,026  0,045  0,078  0,110  0,180  81
AL150 6,0  620  0,005  0,014  0,024  0,040  0,071  0,100  0,160  81
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 3
Vakuumfluss (NL/min) bei verschiedenen Vakuumniveaus (-kPa)
Modell Luft  liefern
Druck
Bar		 Luft
Verbrauch
NL/Min		 0  10  20  30  40  50  60  70  80  90  99       Max.
Vakuum  Ebene
       -kPa
AH40 6,0  155  150  145  105  52,5  27.5  20.5  15.0  8.5  5.5  3,0  0,2  99,8
AH120 6,0  440  530  420  265  141,0  85,0  65,0  45,0  33,0  21.5  6,0  0,5  100,8
Evakuierungszeit (s/L) zum Erreichen verschiedener Vakuumniveaus (-kPa)
Modell Luft  liefern
Druck
Bar		         Luft
Verbrauch
    NL/Min		 10  20  30  40  50  60  70  80  90  99         Max.
Vakuum  Ebene
      -kPa
AH40 6,0  155  0,04  0,08  0,18  0,32
0,14		 0,64  1.30  1,80  2,60  3,90  9.8  99,8
AH120 6,0  440 0,02  0,04  0,08  0,25  0,38  0,66  1.08  3,60  8.5  100,8
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 4AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 5AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 6
◇ Hinweis: Das Montagezubehörset enthält 2 L-förmige Halterungen und 4 Schrauben für die Verbindungsplatten B und E

F: Könnten Sie die kostenlosen Muster anbieten?

A: Ja, Aber es kommt auf die Produkte an, Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und VerkaufLuftzylinder, Luftquellenaufbereitung, Magnetventil,Luftventil,Ventil motorisieren,Messingventil, Hydraulikventil, Hydraulikzylinder, Luft und ÖlBeschlag, Manometerusw .

Q:WWelche Arten von Produkten können Sie herstellen?

A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.wie hochDruck Ventil / Magnetventil / Elektroventil /Wasserventil/Pneumatikventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.

F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?

A: Ja, natürlich können wir machen. Wir sind seit Jahren OEM-Lieferant und professionell in der Herstellung. Sie müssen uns jedoch, wenn möglich, die Genehmigung erteilen.

F: Können Sie originale Markenartikel für pneumatische und hydraulische Instrumente liefern?

A: Ja, wir können wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.

Q: Gibt es eine Garantie?

A: Ja, normalerweise gilt für Produkte eine einjährige Qualitätsgarantie.

F: Ist der Stecker im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?

A: Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sodass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern. PT und NPT sind konisch und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung wird durch die Verformung des Gewindes erreicht. In der Regel wird zusätzlich Dichtmittel oder Klebeband verwendet, um die Dichtwirkung zu verstärken

G-Gewinde ist ein zylindrisches gerades Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird

F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?

A: 1MPa=10bar≈145psi≈10kg

F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Hz, häufiges Schalten, Pilotkopf dringt in Flüssigkeit ein, Ventilkern- und Federproblem,Umfeld heiß, starke Vibration usw.

Q: Was ist bei pneumatischen Komponenten in Umgebungen mit hohen Temperaturen oder extremer Kälte zu beachten?

Fokuspunkt Gegenmaßnahmen für Umgebungen mit hohen Temperaturen Gegenmaßnahmen für extrem kalte Umgebungen
Robben Fluorkautschuk, PTFE Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan
Schmierung Synthetisches Hochtemperaturfett (geringe Flüchtigkeit) Tieftemperaturfett (niedriger Stockpunkt, niedrige Viskosität)
Luftversorgungsbehandlung Stärken Sie die Kühlung und die effiziente Wasserentfernung Trocknung mit extrem niedrigem Taupunkt (Kühl- und Adsorptionstyp), Begleitheizung
Metallkomponenten Erweiterungsspielraum reservieren Wählen Sie Materialien mit Kältezähigkeit, um Leckagen durch Kaltschrumpfung zu verhindern
Steuerkomponenten Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch Isolierkästen installieren, lokale Heizung, Kältekondensation verhindern
Installation Von Wärmequellen fernhalten, Wärmedämmplatten anbringen Vermeiden Sie Wind und Schnee und wickeln Sie es mit wärmeisolierenden Materialien ein


Größe und Tag:

pneumatisches elektrisches Ventil,

pneumatisches Luftventil,

pneumatisches Wegeventil

Kontaktdaten
Ningbo Sanmin Import And Export Co.,Ltd.

Ansprechpartner: Ina Chen

Telefon: 0086-15168536055

Faxen: 86-574-88915660

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)

über

Pneumatische Magnetventile

G / NPT verlegen pneumatische Reihe des Magnetventil-interne Versuchsmagnetventil-4N300 3NV300

3 Positions-pneumatisches Magnetventil 4V der Weisen-2 400 Reihen-pneumatisches Regelventil

Mini pneumatische staubdichte Position 5/2 5/3 des SY5000 Magnetventil-220VAC

Pneumatisches Impuls-Ventil

Reine Luft eingebetteter doppelter Edelstahl-Frühling des Membranimpuls-Ventil-321

„Einzelne Membran pneumatische ähnliche Art GOYEN Ventil Impuls Reihe QG-Y-25 eingebettetes G1

Eingebettetes doppelte Membranpneumatisches Impuls-Ventil - 25 | 60 ℃ Temperatur

NACHRICHT HINTERLASSEN

Datenschutz-Bestimmungen | China Gut Qualität Pneumatische Magnetventile Anbieter. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
