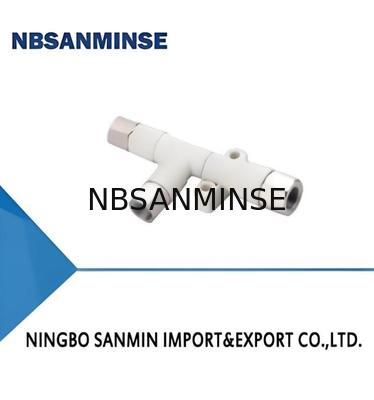

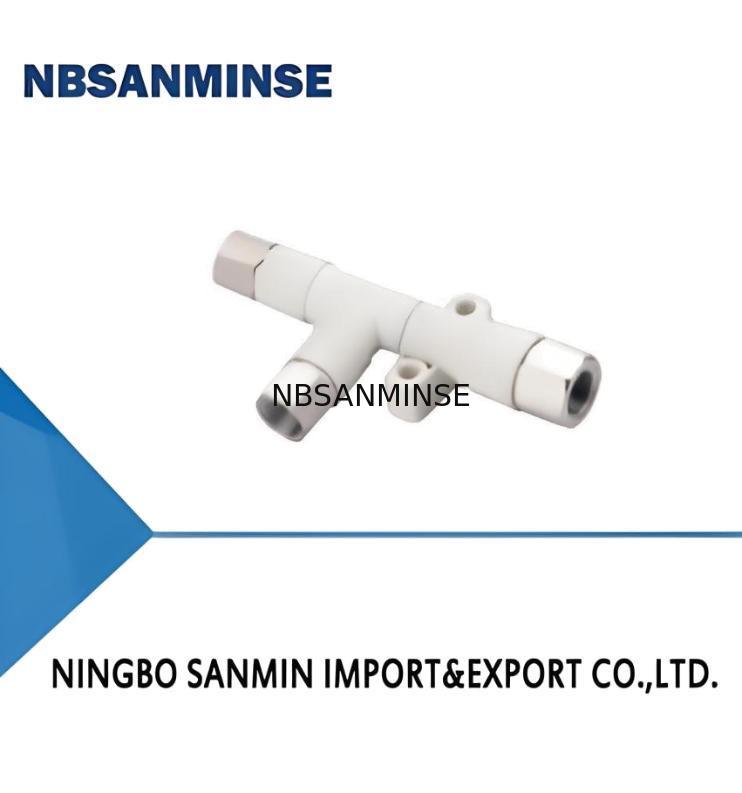

AZH-Serie Basis-Vakuumgenerator

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Markenname:	NBSANMINSE
Model Number:	AZH05D

Detailinformationen
Shape:	B - Box type	Rated air supply pressure bar:	4.5
Air consumption NL/min:	13.5	Noise level dB(A):	75
Air supply pressure bar:	4.5

Produkt-Beschreibung

Merkmale

◇ Einzellige Vakuumgenerator mit Kunststoffgehäuse

◇ Hochvakuumtyp und großer Vakuumdurchflusstyp für Option

◇ Gehäuseanschluss und Kastentyp für Option

◇ Gewindeanschluss oder One-Touch-Fitting für Anschluss

Vorteile

◇Kleine Größe,geringes Gewicht und Kosten-effektiv

◇Geeignet für verschiedene Anlässe

◇Kastentyp mit eingebautem-Schalldämpfer zur Geräuschreduzierung

◇Gewindeanschluss und One-Touch-Fitting für Option

Anwendungen

◇Weit verbreitet in allen Arten von Vakuumsystemen

◇Geeignet für verschiedene Handhabungsvorgänge wie Automobil,

Blech, Holz, Lebensmittel und Verpackung usw..

◇Hochvakuumtyp und großer Durchflusstyp für verschiedene Anlässe

Struktur

◇ (1) Auslass

◇ (2)Luftanschluss

◇ (3)Vakuumanchluss

◇ (4) Befestigungsloch

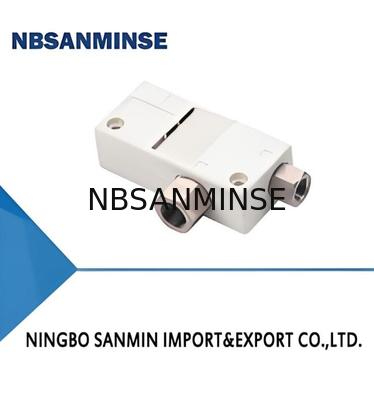

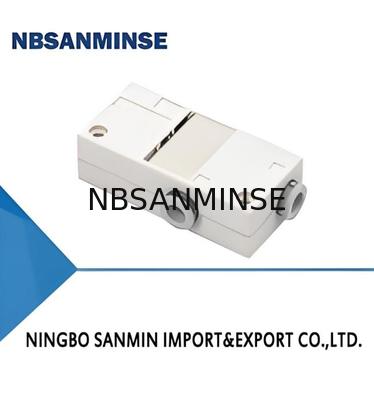

Auswahl - Kastentyp

Modell/Form
BS

AZH05BS-06-06

AZH05BS-01-01

AZH05BL-06-06

AZH05BL-01-01

AZH07BS-06-06

AZH07BS-01-01

AZH07BL-06-06

AZH07BL-01-01

AZH10BS-06-06

AZH10BS-01-01

AZH10BL-06-06

AZH10BL-01-01

AZH13BS-08-10

AZH13BS-01-02

AZH13BL-08-10

AZH13BL-01-02

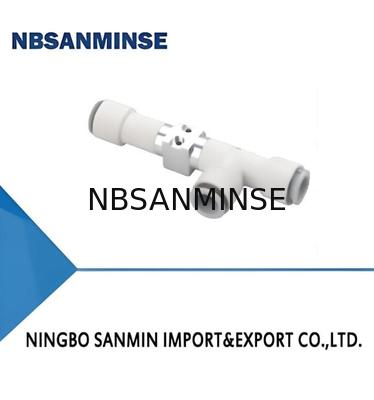

Auswahl - Gehäuseanschluss

Modell/Form
DS

AZH05DS-06-06-06

AZH05DS-01-01-01

AZH05DL-06-06-06

AZH05DL-01-01-01

AZH07DS-06-06-06

AZH07DS-01-01-01

AZH07DL-06-06-06

AZH07DL-01-01-01

AZH10DS-06-06-08

AZH10DS-01-01-01

AZH10DL-06-06-08

AZH10DL-01-01-01

AZH13D5-08-10-10

AZH13DS-01-02-02

AZH13DL-08-10-10

AZH13DL-01-02-02

AZH15DS-10-12-12

AZH15DS-02-03-03

AZH15DL-10-12-12

AZH15DL-02-03-03

AZH18DS-12-12-12

AZH18D5-03-03-03

AZH18DL-12-12-12

AZH18DL-03-03-03

AZH20DS-12-16-16

AZH20DS-03-04-04

AZH20DL-12-16-16

AZH20DL-03-04-04

Technische Parameter

Modell	Nennluft Versorgungsdruck bar	Max. Vakuum 5	m-Pegel -kPa L	Max. Vak 5	uum Durchfluss NL/min L	Luft Verbrauch NL/min	Geräusch Pegel dB(A)	Arbeits Temperatur ℃	Gewicht g	Empfehl Luft Versorgung Anschlüsse	dedhose Vakuum Anschluss	Durchmesser (mm) Auspuff AnschlussE
AZH05B	4.5	88	48	5	9	13.5	68	5~50	28	φ6	φ6
AZH07B	4.5	88	48	12	22	23.5	68	5~50	28	φ6	φ6
AZH10B	4.5	88	48	24	34	46.0	72	5~50	33	φ6	φ6	-
AZH13B	4.5	88	48	40	75	78.0	72	5~50	66	φB	φ10

Technische Parameter

Modell	Nennluft Versorgung Druck bar	Max. Vak 5	uum Pegel -kPa L	Max. Vak 5	uum Durchfluss NL/min L	Luft Verbrauch NL/min	Geräusch Pegel dB(A)	Arbeits Temperatur ℃	Gewicht g	Empfehl Luftversorgung Anschlüsse	ded Schlauch Vakuum Anschluss	Durchmesser (mm) Auspuff Anschluss E
AZH05D	4.5	88	48	7.5	9	13.5	75	5~50	11	φ6	φ6	φ6
AZH07D	4.5	88	48	12	22	23.5	75	5~50	12	φ6	φ6	φ6
AZH10D	4.5	88	48	24	34	46.0	68	5~50	16	φ6	φ6	φ8
AZH13D	4.5	88	48	40	75	78.0	68	5~50	27	φ8	φ10	φ10
AZH15D	4.5	88	53	60	80	97.0	72	5~50	43	φ10	φ12	φ12
AZH18D	4.5	88	53	70	110	150.0	72	5~50	55	φ12	φ12	φ12
AZH20D	4.5	88	53	85	140	185.0	75	5~50	95	φ12	φ16	φ16

Vakuumdurchfluss (NL/min) bei verschiedenen Vakuumpegeln (-kPa)

Modell	Luftversorgung Druck bar	Luft Verbrauch NL/min	0	10	20	30	40	50	60	70	80	Max. Vakuum Pegel -kPa
AZH055	4.5	13.5	5.0	4.5	4.1 10.0	3.8 9.0	3.3 8.0	2.3 7.0	1.6	0.9	0.3	88
AZH075	4.5	23.5	12.0	11.0					5.5	2.1	0.8	88
AZH105	4.5	46.0	24.0	23.0	20.5	17.5	13.0	11.5	9.5	7.0	2.5	88
AZH135	4.5	78.0	40.0	35.0	32.5	28.0	23.0	19.5	13.0	9.0	4.5	88
AZH155	4.5	97.0	60.0	52.5	45.5	38.0	28.5	20.5	15.5	11.5	5.0	88
AZH185	4.5	150.0	70.0	62.0	52.0	45.0	38.0	26.0	22.0	16.5	8.5	88
AZH205	4.5	185.0	85.0	76.0	67.0	58.0	47.5	38.0	33.5	19.0	12.0	88

Evakuierungszeit (s/L) zum Erreichen verschiedener Vakuumpegel (-kPa)

Modell	Luft Versorgung Druck bar	Luft Verbrauch NL/min	10	20	30	40	50	60	70	Max. Vakuum Pegel -kPa
AZH055	4.5	13.5	0.89	1.70	3.20	5.00	7.80	12.00	19.00	88
AZH075	4.5	23.5	0.37	1.00	1.90	3.00	5.40	6.70	15.00	88
AZH105	4.5	46.0	0.25	0.60	1.25	2.00	2.90	4.60	7.30	88
AZH135	4.5	78.0	0.10	0.27	0.53	1.00	1.75	4.20	7.30	88
AZH155	4.5	97.0	0.04	0.21	0.35	0.63	1.23	4.10	6.50	88
AZH185	4.5	150.0	0.02	0.15	0.29	0.46	0.78	1.38	3.51	88
AZH205	4.5	185.0	0.02	0.12	0.21	0.34	0.55	0.85	1.58	88

Vakuumdurchfluss (NL/min) bei verschiedenen Vakuumpegeln (-kPa)

Modell	Luftversorgung Druck bar	Luft Verbrauch NL/min	0	10	20	30	40	45	Max. Vakuum Pegel -kPa
AZH05L	4.5	13.5	9.0	8.0	7.0	6.0	3.0	1.9	48
AZH07L	4.5	23.5	22.0	21.0	20.5	15.5	10.5	6.8	48
AZH10L	4.5	46.0	34.0	32.0	26.0	19.0	12.0	8.0	48
AZH13L	4.5	78.0	75.0	72.0	65.0	43.0	19.0	9.0	48
AZH15L	4.5	9Z.0	80.0	72.0	60.0	45.0	36.5	16.0	53
AZH18L	4.5	150.0	110.0	105.0	95.0	80.0	55.0	30.0	53

Evakuierungszeit (s/L) zum Erreichen verschiedener Vakuumpegel (-kPa)

Modell	Luft Versorgung Druck bar	Luft Verbrauch NL/min	10	20	30	40	45	Max. Vakuum Pegel -kPa
AZH05L	4.5	13.5	0.49	1.50	2.90	5.10	7.20	48
AZH07L	4.5	23.5	0.28	0.75	1.50	2.50	3.50	48
AZH10L	4.5	46.0	0.14	0.40	0.81	1.40	1.80	48
AZH13L	4.5	78.0	0.04	0.12	0.24	0.62	2.40	48
AZH15L	4.5	97.0	0.03	0.15	0.23	0.40	0.92	53
AZH18L	4.5	150.0	0.02	0.10	0.18	0.32	0.67	53
AZH20L	4.5	185.0	0.01	0.08	0.14	0.20	0.30	53

Technische Parameter

Abmessungen (mm)

ModeVSize	A	B	C	D	E\|	F	G	H	L	K	J
AZH05DS-06-06-06	58.5	34.0	14.2	17.0	6	21.0	3.2	24.0	6	22.0	6
AZH07D5-06-06-06	61.0	34.0	14.2	17.0	6	22.0	3.2	24.0	6	22.0	6
AZH10D5-06-06-0B	66.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	230	6
AZH10DL-06-06-0B	70.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	23.0	6
AZH13D5-0B-10-10	74.0	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
AZH13DL-08-10-10	79.5	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
AZH15DS-10-12-12	93.3	47.0	22.5	27.0	10	32.8	4.2	31.5	12	29.5	12
AZH18D5-12-12-12	114.0	41.0	21.0	10.0	12	50.0	3.5	35.5	12	30.5	12
AZH20D5-12-16-16	124.6	46.0	27.0	12.0	12	54.3	3.5	38.5	16	32.7	16
AZH-D Gehäuseanschluss (One-Touch-Fitting)
ModeVSize	A	B	C	D	E\|	F	G	H	L	K	J
AZH05D5-01-01-01	73.5	41.5	14.2	17.0	Rc1/8	28.5	3.2	31.5	Rc1/8	29.5	Rc1/8
AZH07D5-01-01-01	76.0	41.5	14.2	17.0	Rc1/8	29.5	3.2	31.5	Rc1/8	29.5	Rc1/8
AZH10D5-01-01-01	82.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
AZH10DL-01-01-01	86.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
AZH13D5-01-02-02	94.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
AZH13DL-01-02-02	99.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
AZH15D5-02-03-03	116.5	58.5	22.5	27.0	Rc1/4	44.5	4.2	43.0	Rc3/8	41.0	Rc3/8
AZH18D5-03-03-03	133.0	52.5	21.0	10.0	Rc3/8	57.5	3.5	47.0	Rc3/8	42.0	Rc3/8
AZH20D5-03-04-04	151.0	61.0	27.0	12.0	Rc3/8	69.3	3.5	50.0	Rc1/2	47.7	Rc1/2

Abmessungen (mm)

ModeVSize	A	B	C	D	E	F\|	G	H	Q	L	K	J
AZH05B-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
AZH07B-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
AZH10B-06-06	63	18	32	5.8	2	3.2	50	23	26	6	5	6
AZH13B-08-10	78	23	38.5	7.5	3	4.2	61	27.5	28	10	7	8
AZH-B Kastentyp (One-Touch-Fitting)
ModeVSize	A	B	C	D	E	F	G	H	Q	M	K	S
AZH05B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
AZH07B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
AZH10B-01-01	71	18	40	5.8	2	3.2	50	Rc1/8	33.5	Rc1/8	5	1214
AZH13B-01-02	86.5	23	50	7.5	3	4.2	61	Rc1/8	36.5	Rc1/4	7	1214
