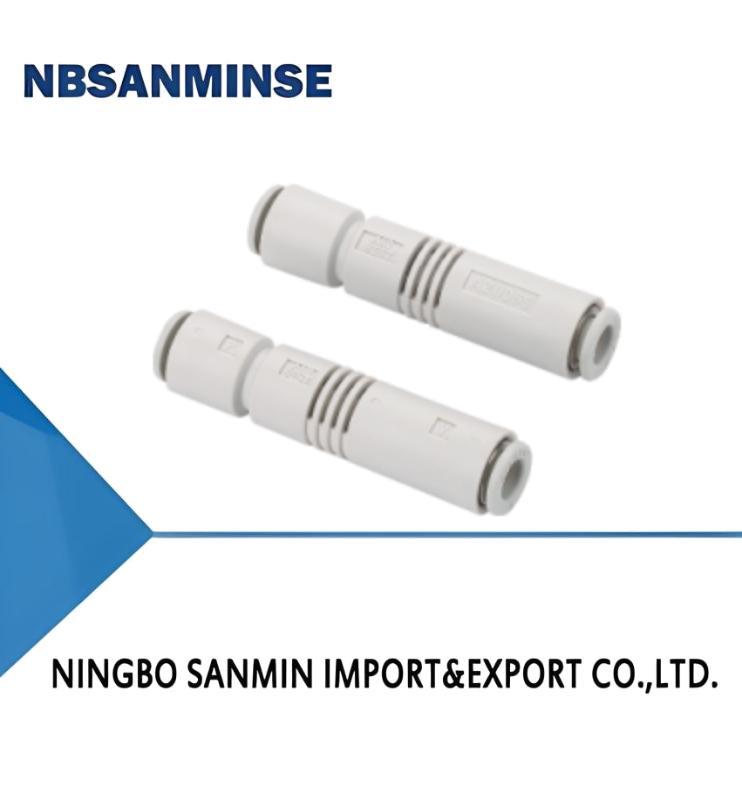

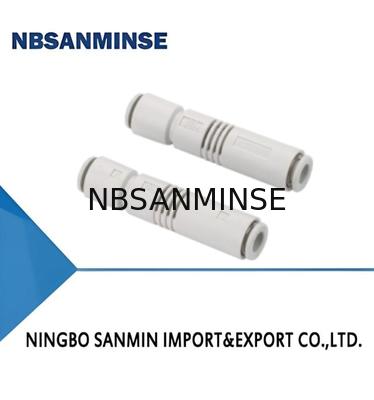

AZU-Serie Basis-Vakuumgenerator

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Markenname:	NBSANMINSE
Model Number:	AZU05S

Detailinformationen
Nozzle diameter mm:	0.5	Ratedair supplypressure bar:	4.5
Max. vacuumlevel -kPa:	85	Max. vacuumflow NL/min:	7
Air consumption NL/min:	9

Produkt-Beschreibung

Eigenschaften

◇ Achsverbindung

◇ Kunststoffgehäuse

◇ Hochvakuum- und Großdurchflusstyp sind optional möglich

Vorteile

◇ Direkt auf den Schlauch montieren

◇ Geeignet für kleine Räume

◇ Einfache Montage, keine zusätzlichen Installationszubehör benötigt

Anwendungen

◇ Linieart, der direkt auf den PU-Schlauch montiert wird

◇ Geeignet für Handhabungssysteme mit begrenztem Raum

◇ Handhabung elektronischer Komponenten

Struktur

◇ (1)EineVersorgungshafen

◇ (2) Auspuffanschluss

◇ (3)VAquum port

Bestellung

AZU 05 S ① ② ③
①Reihe				②Schlauchdrüse Durchmesser								③Spezifikation
AZU				05-φ0,5 mm								S-Hoch Vakuumniveautyp ((-85kPa)
				07-φ0,7 mm								L-Large Vakuumdurchflusstyp ((-48kPa)
Auswahl
Modell/Düse Durchmesser						05									07
AZUOS						AZU055									AZU07S
AZU□L						AZU05L									AZU07L
Technische Parameter
Modell	Schlauchdrüse Durchmesser mm	Bewertet Luft Versorgungsdruck Bar			Max, du bist ein guter Mann. Vakuumniveau -KPa			Max, du bist ein guter Mann. Vakuum Durchfluss NL/min		Luft Verbrauch NL/min			Geräusche Niveau dB ((A)	Arbeiten Temperatur °C			Gewicht g	Empfohlen Luftversorgungshafen P		Die Ich bin hier. (mm) Vakuum Hafen V
AZU055	0.5	4.5			85			7		9			68	5 bis 60			6.5	φ6		φ6
AZU075	0.7	4.5			85			12		19			68	5 bis 60			7.0	φ6		φ6
AZU05L	0.5	4.5			48			12		9			70	5 bis 60			6.5	φ6		φ6
AZU07L	0.7	4.5			48			21		19			70	5 bis 60			7.0	φ6		φ6
◎Anmerkung:Max.Betriebsdruck 7 bar,Standardbetriebsdruck 4,5 bar
Vakuumdurchfluss ((NL/min) bei verschiedenen Vakuumstufen ((-kPa)
Modell	Luft Versorgung Druck Bar		Luft Verbrauch NL/min		0		10		20	30	40		48	50		60	70	80	Max, du bist ein guter Mann. Vakuum Niveau -KPa
AZU055	4.5		9		7.0		6.0		5.0	4.0	3.5			2.5		1.8	1.0	0.4	85
AZU075	4.5		19		12.0		9.5		8.5	7.2	6.0			5.5		4.0	2.0	0.4	85
AZU05L	4.5		9		12.0		10.0		8.0	5.5	3.0		1.0						48
AZU07L	4.5		19		21.0		18.5		15.5	11.5	8.0		1.5			- Ich weiß.			48
Evakuierungszeit (s/L) bis zu unterschiedlichen Vakuumniveaus (kPa)
Modell	Luft Versorgung Druck Bar		Luft Verbrauch NL/min			10		20		30		40		45		50		60	Max, du bist ein guter Mann. Vakuum Niveau -KPa
AZU055	4.5		9			0.90		2.6		5.2		10.0				22.5			85
AZU075	4.5		19			0.53		1.4		2.7		5.0				8.7		18	85
AZU05L	4.5		9			0.60		1.5		2.9		8.0		14.0					48
AZU07L	4.5		19			0.34		0.9		2.0		7.5		13.0					48

Abmessungen ((mm)

Größe und Tag:
