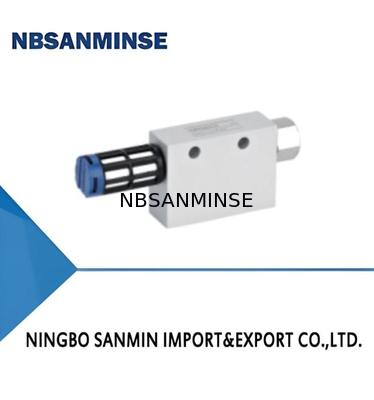

Basisvakuumgenerator der ACV-Serie

Basisvakuumgenerator der ACV-Serie
ACV Series Vacuum Generator with 5.0 Pressure 7NL/min Max Vacuum Flow and 13 NL/min Air Consumption
Basisvakuumgenerator der ACV-Serie Basisvakuumgenerator der ACV-Serie

Großes Bild :  Basisvakuumgenerator der ACV-Serie

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: ACV-05HS
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Negotiate
Verpackung Informationen: Schachtel
Lieferzeit: 5-30days
Zahlungsbedingungen: T/t, l/c
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

Basisvakuumgenerator der ACV-Serie

Beschreibung
Druck: 5.0 Max. Vakuumfluss: 7NL/Min
Luftverbrauch: 13 NL/Min Garantie: 1 Jahr
Druckschalter: Null - ohne Druckschalter Spezifikation: HS - Typ mit hohem Vakuumniveau ((-87kPa)
Hervorheben:

ACV Serie Vakuumgenerator

,

Pneumatik-Magnetventil

,

Basis-Vakuumgenerator mit Garantie

Eigenschaften
◇ Einstufige und kompakte Struktur
◇ Optional Typ mit hohem Vakuumniveau und Typ mit großem Durchfluss
◇ Druckschalter sind optional
Vorteile
◇ Lange Lebensdauer und einfache Wartung
◇ Alle Arten von Arbeitsbedingungen erfüllen
◇ Kostengünstiger und einfacher Druckschalter zur direkten Erkennung
Anwendungen
◇ Wird häufig in Vakuumsystemen verwendet
◇ Geeignet für verschiedene Handhabungsvorgänge, z. B. im Automobilbereich,
Metallbleche, Holz, Lebensmittel und Verpackungen usw.
◇ Hochvakuum und hoher Durchfluss für verschiedene Anlässe
◇ Einfache Konstruktion, Metalldüse und -körper für Gelegenheiten
Einfach zu pflegen und zu reinigen.
Basisvakuumgenerator der ACV-Serie 0
Struktur
◇ (1)EineVersorgungshafen
◇ (2)VAquum port
◇ (3) Schalldämpfer
◇ (4) Druckschalter
◇ (5)EineNüsse
Basisvakuumgenerator der ACV-Serie 1

Bestellung
Basisvakuumgenerator der ACV-Serie 2

Auswahl
  Modell/Druck Wechseln Modell/Druck Wechseln
  Nichts ohne Druck Wechseln CK-Mit Verstellbar Druck Wechseln
Nichts ohne Druck Wechseln CK-Mit Verstellbar Druck Wechseln
  ACV-05HS ACV-05HSCK
Die Nummern sind folgende: Die Angabe der Angabe der Angabe der Angabe des Anschlusses ist in der Anmeldung zu finden.
  ACV-10HS ACV-10HSCK
ACV-10LS ACV-10LSCK
  ACV-15HS ACV-15HSCK
ACV-15L ACV-15LSCK
  ACV-20HS ACV-20HSCK
ACV-20LS ACV-20LSCK
  ACV-25HS

ACV-25LS
  ACV-30HS

ACV-30LS
Technische Parameter
Modell Bewertet  Luft
Versorgung   Druck
Bar		 Max, du bist ein guter Mann.
Vakuum Niveau
-KPa		 Max, du bist ein guter Mann.
Vakuum Durchfluss
NL/min		 Luft
Verbrauch
NL/min		 Geräusche
Niveau
dB ((A)		 Arbeiten
Temperatur
°C		 Wir...
ohne
Wechseln		 (g)
  CK		 Empfohlen h
Luftversorgungshafen
(P)		 Die Ich bin hier. (mm)
Vakuumport
(V)
ACV-05HS 5.0  87  7  13  68  0 bis 60 80  120  φ8 φ8
ACV-10HS 5.0  90  27  44  68  0 bis 60 80  120  φ8 φ8
ACV-15HS 5.0  90  63  100  72  0 bis 60 140  190  φ8 φ8
ACV-20HS 5.0  90  110  180  72  0 bis 60 350  460  φ8 φ10
ACV-25HS 5.0  90  160  265  75  0 bis 60 730  700  φ10 φ12
ACV-30HS 5.0  90  225  385  75  0 bis 60 870  846  φ10 φ12
Die Nummern sind folgende: 5.0  57  10  13  68  0 bis 60 75  115  φ8 φ8
ACV-10LS 5.0  57  36  44  68  0 bis 60 75  115  φ8 φ8
ACV-15LS 5.0  57  95  100  72  0 bis 60 135  180  φ8 φ8
ACV-20LS 5.0  57  170  180  72  0 bis 60 330  440  φ8 φ10
ACV-25LS 5.0  57  250  265  75  0 bis 60 710  680  φ10 φ12
ACV-30LS 5.0  57  350  385  75  0 bis 60 840  816  φ10 φ12
Vakuumdurchfluss ((NL/min) bei verschiedenen Vakuumstufen ((-kPa)
Modell Luftversorgung
Druck
Bar		 Luft
Verbrauch
NL/min		 0  10  20  30  40  50  60  70  80  Max, du bist ein guter Mann.
Vakuum Niveau
-KPa
ACV-05HS 5.0  13  7.0  5.5  4.2  3.0  1.5  0.8  0.5  0.2  0.05  87
ACV-10HS 5.0  44  27.0  19.0  16.0  14.5  13.0  10.5  8.0  6.5  2.50  90
ACV-15HS 5.0  100  63.0  55.0  44.0  37.0  32.5  25.0  18.0  14.0  9.00  90
ACV-20HS 5.0  180  110.0  100.0  85.0  75.0  55.0  40.5  30.0  20.0  12.00  90
ACV-25HS 5.0  265  160.0  155.0  140.0  120.0  95.0  72.0  47.0  28.0  15.00  90
ACV-30HS 5.0  385  225.0  200.0  160.0  135.0  105.0  78.0  55.0  33.0  19.00  90
Evakuierungszeit (s/L) bis zu unterschiedlichen Vakuumniveaus (kPa)
Modell Luftversorgung
Druck
Bar		 Luft
Verbrauch
NL/min		 10  20  30  40  50  60  70  80  Max, du bist ein guter Mann.
Vakuum  Niveau
-KPa
ACV-05HS 5.0  13  0.68  1.38  2.77  4.32  6.02  8.25  9.44  11.82  87
ACV-10HS 5.0  44  0.20  0.49  0.82  1.25  1.74  2.32  2.95  4.00  90
ACV-15HS 5.0  100  0.08  0.19  0.32  0.48  0.69  0.92  1.38  1.95  90
ACV-20HS 5.0  180  0.04  0.10  0.17  0.23  0.34  0.49  0.71  0.92  90
ACV-25HS 5.0  265  0.03  0.07  0.11  0.17  0.24  0.35  0.49  0.75  90
ACV-30HS 5.0  385  0.03  0.06  0.09  0.14  0.20  0.27  0.41  0.63  90
Basisvakuumgenerator der ACV-Serie 3
Evakuierungszeit (s/L) bis zu unterschiedlichen Vakuumniveaus (kPa)
 Modell Luft  Versorgung
Druck
Bar

Basisvakuumgenerator der ACV-Serie 4Basisvakuumgenerator der ACV-Serie 5Luft

Verbrauch
NL/min

 10  20  30  40  50  55  Max, du bist ein guter Mann.
Vakuum  Niveau
-KPa
Die Nummern sind folgende: 5.0  13  0.31  0.98  1.89  3.17  5.12  6.70  57
ACV-10LS 5.0  44  0.12  0.28  0.51  0.83  1.32  1.40  57
ACV-15LS 5.0  100  0.45  0.10  0.15  0.26  0.42  0.56  57
ACV-20LS 5.0  180  0.03  0.06  0.11  0.14  0.25  0.34  57
ACV-25LS 5.0  265  0.02  0.05  0.08  0.12  0.18  0.30  57
ACV-30LS 5.0  385  0.02  0.04  0.06  0.09  0.13  0.22  57
Basisvakuumgenerator der ACV-Serie 6
Technische Parameter - Druckschalter
 Modell ACV-CK ((Verstellbarer Druckschalter)
 Flüssigkeit Luft
 Setzen Druck Bereich ((-kPa) 20 bis 53
 Umgebung Temperatur 0~60°C ((Nichtfrieren)
 Betrieb Genauigkeit ((-kPa) ± 53
 Hysterese ((-kPa) 4.0 bis 13.3
 Betrieb Spannung ((V) DC24V unterhalb
 Belastung Strom ((A) 0.2
 Wirksam Länge von Blei Draht (m) 0.7
Schemaschema für Luftkreislauf
Basisvakuumgenerator der ACV-Serie 7
Abmessungen ((mm)
Basisvakuumgenerator der ACV-Serie 8

Modell/Größe L H W G1 H1 L1 S G2 L2 φd Ld Ld1 Ld2 φD L3
ACV-05 85  16  33  Rp1/8 10  10  14  Rp1/8 8  4.5  4.5  14  20  15  30
ACV-10 85  16  33  Rp1/8 10  10  14  Rp1/8 8  4.5  4.5  14  20  15  30
ACV-15 129  20  35  Rp1/4 15  11  17  Rp1/4 10  4.5  5.0  20  25  19  51
ACV-20 161  30  40  Rp1/4 20  15  24  Rp3/8 13  6.0  7.0  28  32  28  56
ACV-20CK 161  30  50  Rp1/4 20  15  24  Rp3/8 13  6.0  7.0  28  32  28  56
ACV-25 236  40  60  Rp3/8 17  20  27  Rp1/2 16  6.0  5.5  20  50  40  119
ACV-30 257  40  60  Rp1/2 20  20  30  Rp3/4 20  6.0  5.5  33  50  40  119

Basisvakuumgenerator der ACV-Serie 9
