SP3 Serie Saugnapf

Min Bestellmenge :	100 STK	Verpackung Informationen :	Plastikbeutel
Lieferzeit :	5-30days	Versorgungsmaterial-Fähigkeit :	10000 STK

Herkunftsort:	China	Markenname:	NBSANMINSE
Modellnummer:	SP3C4

Detailinformationen
Richtung der Vakuumausgangsanlage:	Null - vertikal	Vakuumanschlussanschluss:	M3F - M3×0,5 weibliche Fäden
Fassungsfaden:	M3F - M3×0,5 weibliche Fäden

Produkt-Beschreibung

Eigenschaften

◇ Bei Saugbechern mit dem gleichen Durchmesser wird die gleiche Einrichtung verwendet.

◇ Kleine Größe, kurze Höhe

◇ Erhältlich in leitfähigem Material

Vorteile

◇ Bei verschiedenen Anlässen sind die Saugbecher austauschbar

◇ Geeignet für Gelegenheiten mit begrenztem Platz

◇ Lassen Sie die statische Elektrizität sanft los, um die Werkstücke vor Beschädigungen zu schützen

Anwendungen

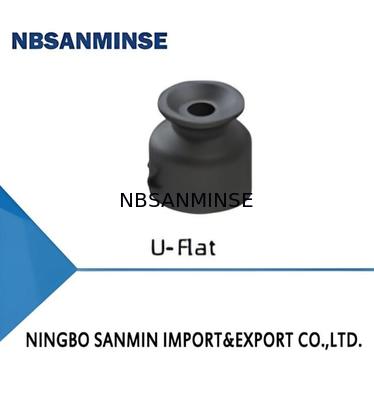

◇ U-Typ geeignet für Werkstücke mit gleichmäßiger Oberfläche und ohne Verformung

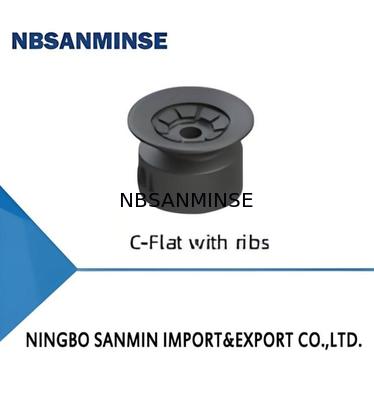

◇ C-Typ, geeignet für leicht verformte Werkstücke

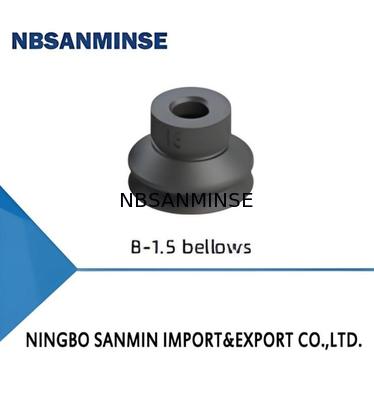

◇ Typ B geeignet für Werkstücke mit geneigter Oberfläche

◇ Geeignet für kleine und leichte Werkstücke

◇ Leitendes Material für die 3C-Industrie

Struktur

◇ Aufgeteilte Struktur, um abgenutzte Teile leicht austauschen zu können

Bestellung

◇ Hinweis: HP-Material ist nicht für alle Größen geeignet.

Auswahl

◇ Hinweis: "●" Standard, vorrätig, "-" nicht verfügbar

Abmessungen ((mm) - UTyp

Abmessungen ((mm) - CTyp

Abmessungen ((mm) - BTyp

Montageteile

Artikel	Modell Weiblicher Faden	Faden von Männern	Anwendbarer Saugbecher
Ausrüstung für Saugbecher	PJS-M3F-ST0.5	PJS-M3M-ST0.5	SP3U1.5Zwei, drei.5
	PJS-M5F-ST1.5	PJS-M5M-ST1.5	SP3C4, 6, 8;SP3B4, 6, 8
	PJS-M5F-ST2	PJS-M5M-ST2-A	Die in Absatz 1 Buchstabe b genannten Verfahren gelten nicht für die Verwendung von Zellstoff.

Struktur

◇ Bestehend aus einer Ersatzsaugbecher(3) und einer Sperrvorrichtung ((1 oder 2)

◇ Ein Stecker für Saugbecher

◇ Vertikaler Vakuumanschluss ((1), männlicher Faden für die Montage

◇ Seitenvakuumanschluss (2), weiblicher Faden für die Montage

Bestellung

◇ Die Auswahl der Saugbecher finden Sie auf Seite 72

Auswahl

Modell	Null-Vertikal Vakuum Hafen Verbindung	Montierung Gewinde	L-Lateral Vakuumanschlussanschluss	Montierung Gewinde
SP3U1.5-3.5	M3F	M6M	M3F	M3F
Einheit für die Überwachung der Luftfahrt	M5F	M10M	M5F	M5F
Einheit für die Erfassung von Luftfahrzeugen	M5F	M12M	M5F	M5F
Die Angaben sind in Anhang I zu entnehmen.	M5F	M10M	M5F	M5F
Einheit für die Überwachung der Luftfahrt	M5F	M12M	M5F	M5F

Abmessungen ((mm) -U-Typ

Abmessungen ((mm) -C-Typ

Abmessungen ((mm) -BTyp

Montageteile

Ich...Die	ModellVertikal Ausrichtung	Seitliche Richtung	Anwendung Absaugung Becher
Verriegelung Anpassung	PJF-M3F-M6M-ST0.5	PJF-LM3F-M3F-ST0.5	SP3U1.5,2,3.5
	PJF-M5F-M10M-ST1.5	PJF-LM5F-M5F-ST1.5	SP3C4,6,8"SP3B4",6,8
	PJF-M5F-M12M-ST2	PJF-LM5F-M5F-ST2	SP3C10,13,16"SP3B10",13,16

Struktur

◇ Bestehend aus einer Ersatzsaugtasse ((3)) und einem Ausgleichsgerät ((1 oder 2)

◇ Ein Stecker für Saugbecher

◇ Vertikaler Vakuumanschluss ((1), männlicher Faden für die Montage

◇ Seitenvakuumanschluss (2), männlicher Faden für die Montage

Bestellung

◇ Die Auswahl der Saugbecher finden Sie auf Seite 72

Auswahl

Abmessungen ((mm) -C-Typ

Abmessungen ((mm) -U-Typ

Abmessungen ((mm) -B-Typ

Abmessungen ((mm) -B-Typ

Modell Vertikal Drehbarkeit	Vertikal nicht drehbar	Modell Seitliche Drehbarkeit	Seitliche nicht drehbar	Buffer Schlaganfall	Anwendung Absaugung Becher
PSP3-I3ST0.5-M6	PSP3-I3RST0,5-MB	PSP3-L3ST0.5-M6	PSP3-L3RST0.5-M8	3	SP3U1.5,2,3.5
PSP3-I6ST0.5-M6	PSP3-I6RST0,5-MB	PSP3-L6ST0.5-M6	PSP3-L6RST0.5-M8	6
PSP3-135T1.5-M8	PSP3-13RST1.5-MB	PSP3-L35T1.5-M8	PSP3-L3RST1.5-M8	3	SP3C4,6,8"SP3B4",6,8
PSP3-I6ST1.5-M8	PSP3-I6RST1.5-MB	PSP3-L65T1.5-M8	PSP3-L6RST1.5-M8	6
PSP3-I10ST1.5-M8	PSP3-I10RST1.5-M8	PSP3-L10ST1.5-M8	PSP3-L10RST1.5-M8	10
PSP3-I15ST1.5-M8	PSP3-I15RST1.5-M8	PSP3-L15ST1.5-M8	PSP3-L15RST1.5-M8	15
P5P3-I20ST1.5-M8	PSP3-I20RST1.5-M8	PSP3-L20ST1.5-M8	PSP3-L20RST1.5-M8	20
PSP3-I3ST2-M8	PSP3-I3RST2-M8	PSP3-L3ST2-M8	PSP3-L3RST2-M8	3	SP3C10,13,16"SP3B10",13,16
PSP3-I6ST2-M8	PSP3-I6RST2-M8	PSP3-L6ST2-M8	PSP3-L6RST2-M8	6
PSP3-I10ST2-M8	PSP3-I10RST2-M8	PSP3-L10ST2-M8	PSP3-L10RST2-M8	10
PSP3-I15ST2-M8	PSP3-I15RST2-M8	PSP3-L15ST2-M8	PSP3-L15RST2-M8	15
PSP3-I20ST2-M8	PSP3-I20RST2-M8	PSP3-L20ST2-M8	PSP3-L20RST2-M8	20
