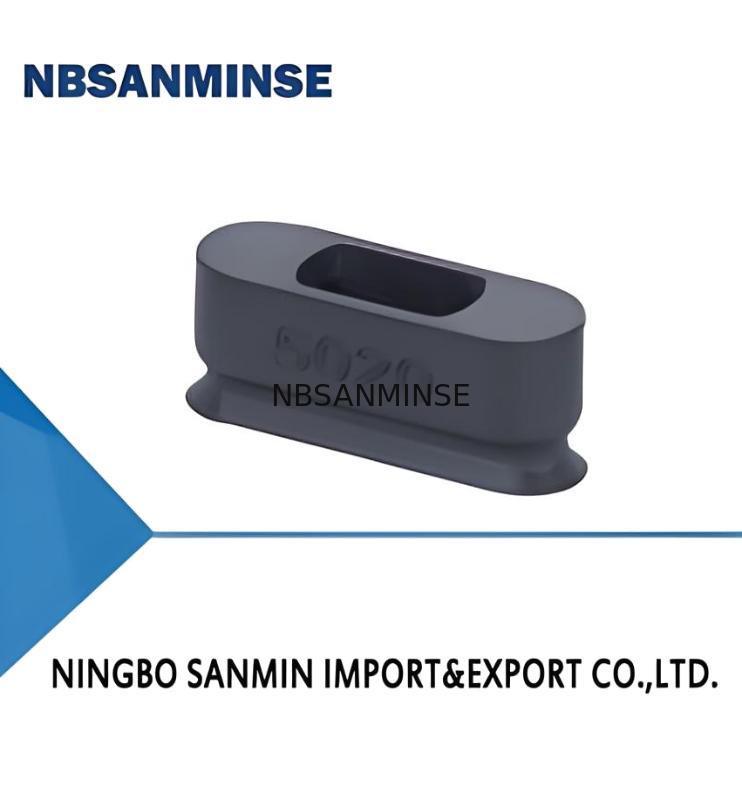

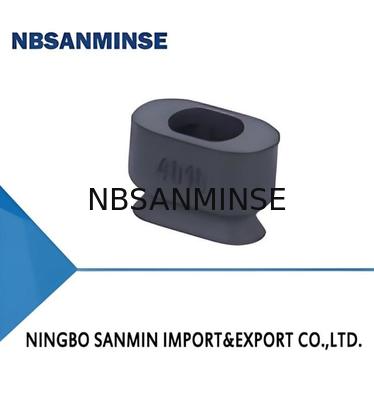

SAO Serie Oval Flacher Saugnapf

SAO Serie Oval Flacher Saugnapf
SAO Series Oval Flat Suction Cup
SAO Serie Oval Flacher Saugnapf SAO Serie Oval Flacher Saugnapf SAO Serie Oval Flacher Saugnapf

Großes Bild :  SAO Serie Oval Flacher Saugnapf

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: SAO3.5×7
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Verhandlungsfähig
Verpackung Informationen: Kasten
Lieferzeit: 5-30days
Zahlungsbedingungen: T/t, l/c
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SAO Serie Oval Flacher Saugnapf

Beschreibung
Faltblatt: 0,9Kraft N Inneres Volumen: <0,1 cm³
Min. Kurvenradius: 6 mm Empfohlener Schlauchdurchmesser: 4. mm
Material & Härte 55: N- NBR
Hervorheben:

ovaler Flachsauger

,

mit einer Breite von nicht mehr als 20 mm

,

SAO series suction cup

Eigenschaften
◇ Ovale und flache Struktur
◇ Verfügbares leitfähiges Material
◇ Es gibt verschiedene Größen
Vorteile
◇ Kleine Größe, große Saugkraft, geeignet für den Umgang mit langen
und schmale Werkstücke
◇ Lassen Sie die statische Elektrizität sanft entladen, um die Werkstücke vor
Schäden
◇ Geeignet für Werkstücke unterschiedlicher Größe und Form
Anwendungen
◇ Handhabung von langen und schmalen Werkstücken mit gleichmäßiger Oberfläche
◇ Handhabung elektronischer Komponenten
◇ Leitstoff geeignet für die 3C-Industrie
SAO Serie Oval Flacher Saugnapf 0
Struktur
◇ Aufgeteilte Struktur, um abgenutzte Teile leicht austauschen zu können
SAO Serie Oval Flacher Saugnapf 1
Bestellung
SAO Serie Oval Flacher Saugnapf 2
Technische Parameter
Modell Auszug Kraft
N		 Innen Volumen
cm3		 Min.Kurve Radius von Werkstück
mm		 Gewicht
g		 Empfohlen Schlauch Ich bin hier.
mm		 MPQ
Stück
SAO3,5 × 7 0.9  < 01 6  0.5  4  10
SAO4 × 10 1.6  < 01 7  0.4  4  10
SAO5 × 10 2  < 01 9  0.4  4  10
SAO6 × 10 2.4  < 01 13  0.5  4  10
SAO4 × 20 3.2  < 01 8  0.8  4  10
SAO5 × 20 4.2  < 01 11  0.7  4  10
SAO6 × 20 5  < 01 14  0.9  4  10
SAO8 × 20 6.5  < 01 16  0.9  4  10
SAO4 × 30 5.2  < 01 8  1.3  4  10
SAO5 × 30 6.5  < 01 10  1.1  4  10
SAO6 × 30 7.8  < 01 14  1.2  4  10
SAO8 × 30 10.2  0.1  18  1.3  4  10
◇ Anmerkung: Prüfvakuum -60 kPa, Werkstück mit glatter und sauberer Oberfläche.
Die Daten können je nach Werkstückoberfläche unterschiedlich sein. Es wird empfohlen, dass die Länge des Vakuumschlauchs so kurz wie möglich ist, maximal 2 m.
Abmessungen ((mm)
SAO Serie Oval Flacher Saugnapf 3
Abmessungen ((mm)
SAO Serie Oval Flacher Saugnapf 4
◇ Anmerkung: Die Abmessungstoleranz entspricht der GBT 3672.1-2002-1 M3-Dimensionstoleranz für Gummiprodukte
Struktur
◇ Bestehend aus einer Ersatzsaugtasse und einer Schließvorrichtung
◇ Ein Stecker für Saugbecher
◇ Vertikaler Vakuumanschluss, weiblicher Faden zur Montage
◇ Seitenvakuum, männlicher und weiblicher Faden zur Montage
SAO Serie Oval Flacher Saugnapf 5
Bestellung
SAO Serie Oval Flacher Saugnapf 6
◇ Siehe Seite 87 für die Auswahl der Saugbecher
Auswahl
  Verbindung Gewinde
  M-Mann Gewinde
F-Frau Gewinde

  Bei der Verwendung von SAO3.5 × 7□-LA4-M5M Bei der Verwendung von SAO3.5 × 7□-LA6-M5M Bei der Verwendung von SAO3.5×7□-LA4-M5F Bei der Verwendung von SAO3.5 × 7□-LA6-M5F Bei der Verwendung von SAO3.5 × 7□-M5F
  SAO4×10□-LA4-M5M Bei der Verwendung von SAO4×10□-LA6-M5M SAO4×10□-LA4-M5F Bei der Verwendung von SAO4×10□-LA6-M5F SAO4×10□-M5F
  Bei der Verwendung von SAO5×10□-LA4-M5M Bei der Verwendung von SAO5×10□-LA6-M5M Bei der Verwendung von SAO5×10□-LA4-M5F Bei der Verwendung von S-Systemen sind die folgenden Anforderungen zu beachten: Bei der Verwendung von SAO5×10□-M5F
  Bei der Verwendung von SAO6×10□-LA4-M5M Bei der Verwendung von S-Systemen sind die folgenden Anforderungen zu beachten: Bei der Verwendung von SAO6×10□-LA4-M5F Bei der Verwendung von SAO6×10□-LA6-M5F Bei der Verwendung von SAO6×10□-M5F
  Bei der Verwendung von SAO4×20□-LA4-M5M Bei der Verwendung von SAO4×20□-LA6-M5M SAO4×20□-LA4-M5F SAO4×20□-LA6-M5F Bei der Verwendung von SAO4×20□-M5F
  Bei der Verwendung von SAO5×20□-LA4-M5M Bei der Verwendung von Zellstoff ist die Zellstoffmenge zu messen. Bei der Verwendung von SAO5×20□-LA4-M5F Bei der Verwendung von SAO5×20□-LA6-M5F Bei der Verwendung von SAO5×20□-M5F
  Bei der Verwendung von SAO6×20□-LA4-M5M Bei der Verwendung von SAO6×20□-LA6-M5M Bei der Verwendung von SAO6×20□-LA4-M5F Bei der Verwendung von SAO6×20□-LA6-M5F SAO6×20□-M5F
  Bei der Verwendung von SAO8×20□-LA4-M5M Bei der Verwendung von SAO8×20□-LA6-M5M SAO8×20□-LA4-M5F Bei der Verwendung von SAO8×20□-LA6-M5F SAO8×20□-M5F
  Bei der Verwendung von SAO4×30□-LA4-M5M Bei der Verwendung von S-Systemen sind die folgenden Anforderungen zu beachten: Bei der Verwendung von SAO4×30□-LA4-M5F Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. SAO4×30□-M5F
  Bei der Verwendung von S-Systemen sind die folgenden Anforderungen zu beachten: Bei der Verwendung von S-Systemen sind die folgenden Anforderungen zu beachten: Bei der Verwendung von SAO5×30□-LA4-M5F Bei der Verwendung von S-Systemen sind die folgenden Anforderungen zu beachten: Bei der Verwendung von SAO5×30□-M5F
  Bei der Verwendung von SAO6×30□-LA4-M5M Bei der Verwendung von S-Systemen sind die folgenden Anforderungen zu beachten: Bei der Verwendung von SAO6×30□-LA4-M5F Bei der Verwendung von SAO6×30□-LA6-M5F SAO6×30□-M5F
  Bei der Verwendung von SAO8×30□-LA4-M5M Bei der Verwendung von SAO8×30□-LA6-M5M Bei der Verwendung von SAO8×30□-LA4-M5F Bei der Verwendung von SAO8×30□-LA6-M5F Bei der Verwendung von SAO8×30□-M5F
Abmessungen ((mm)
SAO Serie Oval Flacher Saugnapf 7
Struktur
◇ Bestehend aus einer Ersatzsaugtasse ((3)) und einem Höhenkompensator
◇ Ein Stecker für Saugbecher
◇ Vertikaler Vakuumanschluss ((1), männlicher Faden für die Montage
◇ Seitenvakuumanschluss (2), männlicher Faden für die Montage
SAO Serie Oval Flacher Saugnapf 8
Bestellung
SAO Serie Oval Flacher Saugnapf 9
Abmessungen ((mm)
SAO Serie Oval Flacher Saugnapf 10
