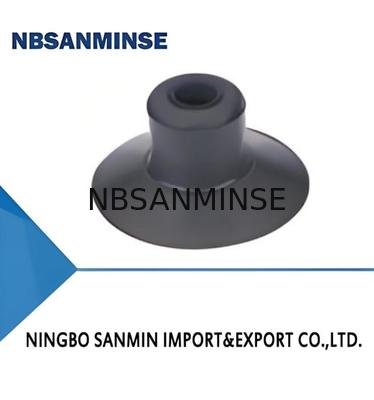

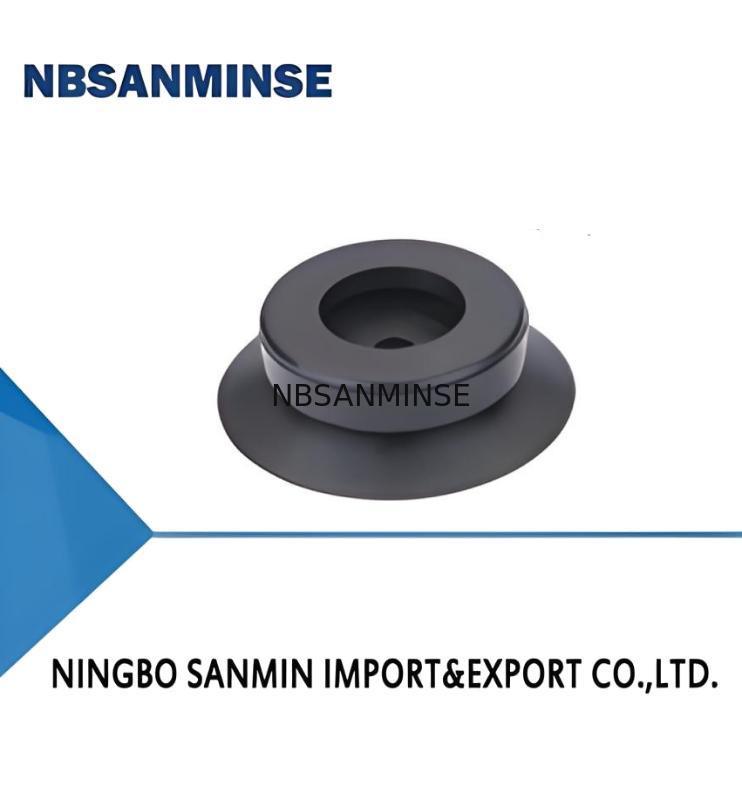

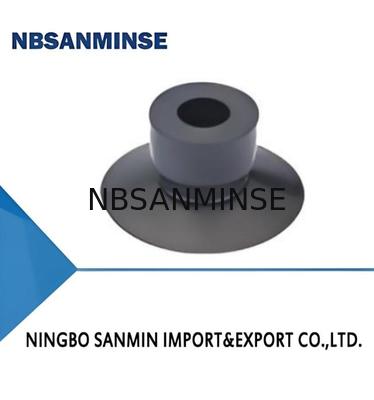

SPA Series Suction Cup with Level Compensator

Kontakt

Absaugbecher der SPA-Serie mit Niveaukompensator

Min Bestellmenge :	100 STK	Verpackung Informationen :	Plastikbeutel
Lieferzeit :	5-30days	Versorgungsmaterial-Fähigkeit :	10000 STK

Herkunftsort:	China	Markenname:	NBSANMINSE
Modellnummer:	SPA10A

Detailinformationen
Durchmesser:	10 - φ10 mm	Material & Härte:	N- NBR
Verbindungsfaden:	Nil - Nur Saugbecher	Auszugskraft N:	3.5
Empfohlener Schlauchdurchmesser mm:	4

Produkt-Beschreibung

Merkmale

◇ Dünne Lippe, flacher und kurzer Schlaganfall

◇ mit Stützstruktur unten

◇ In verschiedenen Größen erhältlich

Vorteile

◇ Gute Versiegelung für den Umgang mit dünnen und flachen Werkstücken

◇ verhindert Falten während des Umgangs von Papier und dünnem Film

◇ Geeignet für Werkstücke verschiedener Größen und Formen

Anwendungen

◇ geeignet für Anlässe, die hohe Anforderungen an Mark on hat

Produktoberfläche während des Handlings wie Papier, Plastikfilm,

Aluminiumfolie und Kupferfolie

◇ B vom Typ Saugnäpfe ist flach und mit dünner Lippe, was besser geeignet ist

zum Umgang mit dünnen Werkstücken, die leicht zu falten sind, wie z.

Aluminiumfolie, Kupferfolie

Struktur

◇ Split -Struktur zum einfachen Austausch von Tragen von Teilen

Wie man bestellt

Auswahl
Modell	Verbindung Faden M-male Faden	Modell	Verbindung Faden M-male Faden
SPA10A □	SPA10A □ -M5m	Spa20b □	Spa20b □ -M5m
SPA10B □	SPA10B □ -M5m	SPA25A □	SPA25A □ -M6m	SPA25A □ -M8M
SPA15A □	SPA15A □ -M5m	Spa30a □	SPA30A □ -M6m	SPA30A □ -M8M
SPA15B □	SPA15B □ -M5m	Spa30b □	Spa30b □ -M5m
SPA15d □	SPA15d □ -M5m	SPA40A □	SPA40A □ -M6m	SPA40A □ -M8M
SPA20A □	SPA20A □ -M5m	SPA50A □	SPA50A □ -M6m	SPA50A □ -M8M

Technische Parameter
Modell	Auszug Gewalt N	Innere Volumen cm³	Gewicht G	Empfohlen Schlauch Dia mm	MPQ PCs
Spa10a	3.5	<0,1	0,3	4	10
Spa10b	3.5	<01	0,56	4	10
Spa15a	8	<0,1	0,28	4	10
Spa15b	8	<0,1	0,4	4	10
Spa15d	8	<0,1	0,28	4	10
Spa20a	15	0,3	0,8	4	5
Spa20b	15	<0,1	0,7	4	5
Spa25a	22	0,6	2.0	4	5
Spa30a	32	1.1	2.6	4	5
Spa30b	32	0,2	3.4	4	5
Spa40a	56	2.6	2.6	6	5
Spa50a	88	5.8	4.3	6	1

◇ Hinweis: Testen von Vakuumspiegel -60 kPa, Werkstück mit glatte und saubere Oberfläche. Die Daten der oben genannten Auszugskraft werden ohne den Sicherheitsfaktor herausgefunden.

Die Daten können je nach verschiedenen Werkstückflächen unterschiedlich sein.

Struktur

◇ bestehend aus Ersatzsaugne und Verriegelungsanpassung

◇ Plug-in-Anpassung für Saugnapfbecher

◇ vertikaler Vakuumanschluss, Pagodenanpassung oder Ein-Touch-Anpassung für

Verbindung, männlicher Faden für die Montage

◇ Lateraler Vakuumanschluss, Pagode für Verbindung, weiblich

Faden für die Montage

Modell	Vakuum Hafen Richtung Vertikale Pagode Beschlag	Vertikal-ein-Touch-Anpassung	Lateral-Pagode-Anpassung
Spa10a□	SPA10A □ -B6-M8M	SPA10A □ -A4-m2m	SPA10A □ -LB6-M4F
SPA10B □	SPA10B □ -B6-M8M	SPA10B □ -A4-m12m	SPA10B □ -LB6-M4F
SPA15A □	SPA15A □ -B6-M8M	SPA15A □ -A4-m2m	SPA15A □ -LB6-M4F
SPA15B □	SPA15B □ -B6-M8M	SPA15B □ -A4-m2m	SPA15B □ -LB6-M4F
SPA15d □	SPA15d □ -B6-m8m	SPA15d □ -A4-m2m	SPA15D □ -LB6-M4F
SPA20A □	SPA20A □ -B6-M8M	SPA20A □ -A4-m12m	SPA20A □ -LB6-M4F
Spa20b □	SPA20B □ -B6-M8M	SPA20B □ -A4-m2m	SPA20B □ -LB6-M4F
SPA25A □	SPA25A □ -B6-m10m	SPA25A □ -A6-m14m	SPA25A □- LB6-M6F
Spa30a□	SPA30A □ -B6-M10m	SPA30A □ -A6-m14m	SPA30A □ -LB6-M6F
Spa30b □	SPA30B □ -B6-M10m	SPA30B □ -A6-m14m	SPA30B □ -LB6-M6F
Spa40a□	SPA40A □ -B6-M10m	SPA40A □ -A6-m14m	SPA40A □ -LB6-M6F
Spa50a□	SPA50A □ -B6-M10m	SPA50A-A6-M14M	SPA50A □- LB6-M6F

Struktur

◇ bestehend aus Ersatzsaugnetasse (3) und Level -Kompensator

◇ Plug-in-Anpassung für Saugnapfbecher

◇ vertikaler Vakuumanschluss (1), männlicher Faden zur Montage

◇ Lateraler Vakuumanschluss (2), männlicher Faden zur Montage

Auswahl
Modell	Vakuum Hafen Richtung Vertikale Pagode Beschlag	Lateral-Pagode-Anpassung
SPA10A □	SPA10A □ -FE4B6-M1 SPA10A □ -FE10B6-M1	SPA10A □ -FE4LB6-M11 SPA10A □ -FE10LB6-M11
SPA10B □	SPA10B □ -FE4B6-M11 SPA10B □ -FE10B6-M11	SPA10B □ -FE4LB6-M11 SPA10B □ -FE10LB6-M11
SPA15A □	SPA15A □ -FE4B6-M11 SPA15A □ -FE10B6-M11	SPA15A □ -FE4LB6-M11 SPA15A □ -FE10LB6-M11
SPA15B □	SPA15B □ -FE4B6-M11 SPA15B □ -FE10B6-M11	SPA15B □ -FE4LB6-M11 SPA15B □ -FE10LB6-M11
SPA15d □	SPA15D □ -FE4B6-M1 SPA15D □ -FE10B6-M11	SPA15D □ -FE4LB6-M11 SPA15d □ -Fe10LB6-M11
SPA20A □	SPA20A □ -FE4B6-M11 SPA20A □ -FE10B6-M11	SPA20A □ -FE4LB6-M11 SPA20A □ -FE10LB6-M11
Spa20b □	SPA20B □ -FE4B6-M1 SPA20B □ -FE10B6-M11	SPA20B □ -FE4LB6-M11 SPA20B □ -FE10LB6-M11
SPA25A □	SPA25A □ -FE6B6-M14 SPA25A □ -FE15B6-M14	SPA25A □ -FE6LB6-M14 SPA25A □ -FE15LB6-M14
Spa30a □	SPA30A □ -FE6B6-M14 Spa30a □ -Fe15b6-m14	SPA30A □ -FE6LB6-M14 SPA30A □ -Fe15LB6-M14
Spa30b □	SPA30B □ -FE6B6-M14 SPA30B □ -FE15B6-M14	SPA30B □ -FE6LB6-M14 SPA30B □ -FE15LB6-M14
SPA40A □	SPA40A □ -FE6B6-M14 SPA40A □ -FE15B6-M14	SPA40A □ -FE6LB6-M14 SPA40A □ -FE15LB6-M14
SPA50A □	SPA50A-FE6B6-M14 SPA50A □ -FE15B6-M14	SPA50A □ -FE6LB6-M14 SPA50A-FE15LB6-M14
