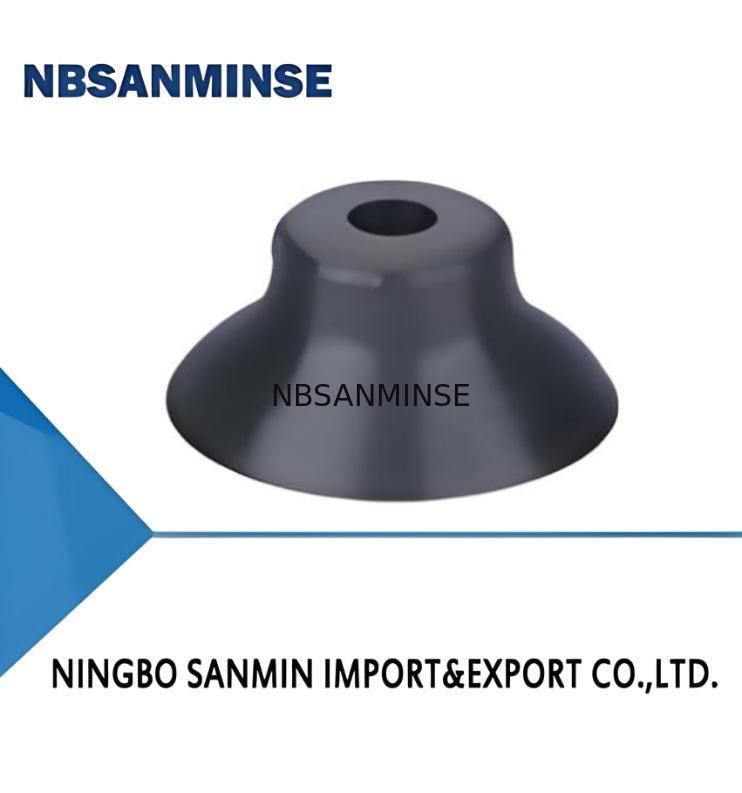

SPF-Serie Flachsauger

SPF-Serie Flachsauger
SPF Series Flat Suction Cup
SPF-Serie Flachsauger SPF-Serie Flachsauger SPF-Serie Flachsauger

Großes Bild :  SPF-Serie Flachsauger

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Modellnummer: SPF2
Zahlung und Versand AGB:
Min Bestellmenge: 100 STK
Verpackung Informationen: Plastikbeutel
Lieferzeit: 5-30days
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SPF-Serie Flachsauger

Beschreibung
Material & Härte: N- NBR Verbindungs -Thread: Nil - Nur Saugbecher
Zugkraft N: 43 empfohlene Schlauchfläche. mm: 4
Durchmesser: 2 - φ2mm
Hervorheben:

SPF-Serie Flachsauger

,

mit einer Breite von nicht mehr als 20 mm

,

flat suction cup with warranty

Eigenschaften
◇ mit Stützkonstruktion am Boden
◇ Optimales Design
◇ Kleines Innenvolumen
◇ Erhältlich in verschiedenen Größen
Vorteile
◇ Verhindern, daß Werkstücke dauerhaft verformt werden
◇ Kleine Größe, große Saugkraft
◇ Kurzer Arbeitszyklus
◇ Geeignet für Werkstücke unterschiedlicher Größe und Form
Anwendungen
◇ Handhabung flacher Werkstücke mit glatter oder leicht rauer Oberfläche
wie Holz, Metallplatte, Sperrholz und Kunststoffplatte
◇ Geeignet für die Handhabung elektronischer Komponenten und leitfähiger Materialien
kann elektrostatische Schäden an elektronischen Bauteilen wirksam verhindern
SPF-Serie Flachsauger 0
Struktur
◇ Saugbecher mit einem Durchmesser von weniger als 50 mm haben eine geteilte Struktur für
einfacher Austausch von Verschleißteilen
◇ Einteilkonstruktion für Saugbecher mit einem Durchmesser von 60 mm bis 200 mm
SPF-Serie Flachsauger 1
Bestellung
SPF-Serie Flachsauger 2
Auswahl
Modell   Verbindung Gewinde
  M-Mann Gewinde
Modell Verbindung Gewinde
M-Mann Gewinde
SPF2□   SPF2□-M3M
SPF 25 □ SPF 25□-M5M
SPF 3,5 □   SPF 3,5□-M3M
SPF 30 □ SPF30□-M5M
SPF5□   SPF5□-M5M
SPF 35 □ SPF35□-M5M
SPF6□   SPF 6□-M5M
SPF 40 □ SPF 40□-M5M
SPF8□   SPF8□-M5M
SPF 50 □ SPF 50□-M8M
SPF10 □   SPF10□-M5M
SPF60□-M10F
SPF15 □   SPF15□-M5M
SPF 80□-M10F ·
SPF20 □   SPF20□-M5M
SPF 95□-M10F ·
Technische Parameter
Modell Auszug
Kraft
N		 Innen
Volumen
  cm3		 Gewicht
g		 Empfohlen
   Schlauch Tag
           mm		 MPQ
Stück
Modell Auszug
Kraft
N		 Innen
Volumen
cm2		 Gewicht
g		 Empfohlen
Schlauch Ich bin hier.
mm		 MPQ
Stück
SPF2 0.15  < 01 0.1  4  10
SPF 35 43  2.4  6.6  6  5
SPF 3 ist nicht zu erkennen.5 0.4  < 01 0.1  4  10
SPF 40 60  3.4  8.4  6  5
SPF5 0.9  < 01 0.2  4  10
SPF 50 92  5.7  10.4  8  1
SPF 6 1.2  < 01 0.2  4  10
SPF 60 127  11  23.2  8  1
SPFB 2.2  < 01 0.2  4  10
SPF 80 226  25.3  48.2  8  1
SPF 10 3.5  < 01 0.3  4  10
SPF 95 319  38  70.3  10  1
SPF 15 8  0.2  0.4  6  10
SPF 120 510  81  159.5  10  1
5PF20 15  0.5  1.6  6  5
SPF 150 800  171  322.4  12  1
SPF 25 24  1.1  2.5  6  5
SPF 200 1,410 364  521.5  12  1
SPF 30 32  1  3.3  6  5






Abmessungen ((mm) - Nur Saugbecher
SPF-Serie Flachsauger 3
Montageteile
  Die Modell
M-Männerfaden		 Anwendbarer Saugbecher
  Anpassung für Absaugung Becher PJS-M3M-ST1 SPF2,3.5

PJS-M5M-ST2 SPF56,8,10,15

PJS-M5M-ST3 SPF 20

PJS-M5M-ST4 SPF 25,30,35,40

PJS-M8M-ST6 SPF 50
Struktur
◇ Bestehend aus einer Ersatzsaugtasse und einer Schließvorrichtung
◇ Ein Stecker für Saugbecher
◇ Vertikaler Vakuumanschluss, Pagoda-Aufbau oder Ein-Touch-Aufbau
Verbindung, männlicher Faden zum Montieren
◇ Seitenvakuumanschluss, Pagoda-Anlage zum Anschließen, weiblich
Garn zum Montieren
SPF-Serie Flachsauger 4
Bestellung
SPF-Serie Flachsauger 5
SPF-Serie Flachsauger 6
Auswahl
Modell  Richtung des Vakuumausgangs
 Vertikal-Pagoda-Einbauten		 Seiten-Pagoda-Anlage
SPF 60 □  SPF60□-R1-M16M SPF60□-LR1-M8F
SPF 80 □  SPF 80□-R1-M16M SPF 80□-LR1-M8F
SPF 95 □  SPF 95□-R1-M16M SPF 95□-LR1-M8F
SPF 120 □
SPF120□-LR1-M16F
SPF 150 □
SPF 150□-LR1-M16F
SPF200□
SPF200□-LR1-M16F
SPF-Serie Flachsauger 7
SPF-Serie Flachsauger 8
SPF-Serie Flachsauger 9
Struktur
◇ Bestehend aus einer Ersatzsaugtasse ((3) und einem Höhenkompensator
◇ Ein Stecker für Saugbecher
◇ Vertikaler Vakuumanschluss ((1), männlicher Faden für die Montage
◇ Seitenvakuumanschluss (2), männlicher Faden für die Montage
SPF-Serie Flachsauger 10
Bestellung
SPF-Serie Flachsauger 11
◇ Siehe Seite 113 für die Auswahl der Saugbecher
SPF-Serie Flachsauger 12
Auswahl
 Modell Richtung des Vakuumausgangs
Vertikal-Pagoda-Einbauten		 Seitliche Pagodenanpassung
 SPF 60 □ - SPF60□-FE10LR1-M16      SPF60□-FE 30LR1-M16
 SPFB0□ - SPF 80□-FE10LR1-M16      SPF 80□-FE 30LR1-M16
 SPF 95 □ - SPF95□-FE10LR1-M16      SPF95□-FE 30LR1-M16
Abmessungen ((mm)
SPF-Serie Flachsauger 13
Abmessungen ((mm)
SPF-Serie Flachsauger 14
Abmessungen ((mm)
SPF-Serie Flachsauger 15
