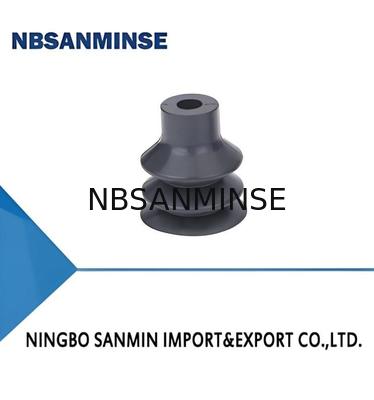

SPC-Serie Balgsauger

SPC-Serie Balgsauger
SPC Series Bellows Suction Cup
SPC-Serie Balgsauger SPC-Serie Balgsauger

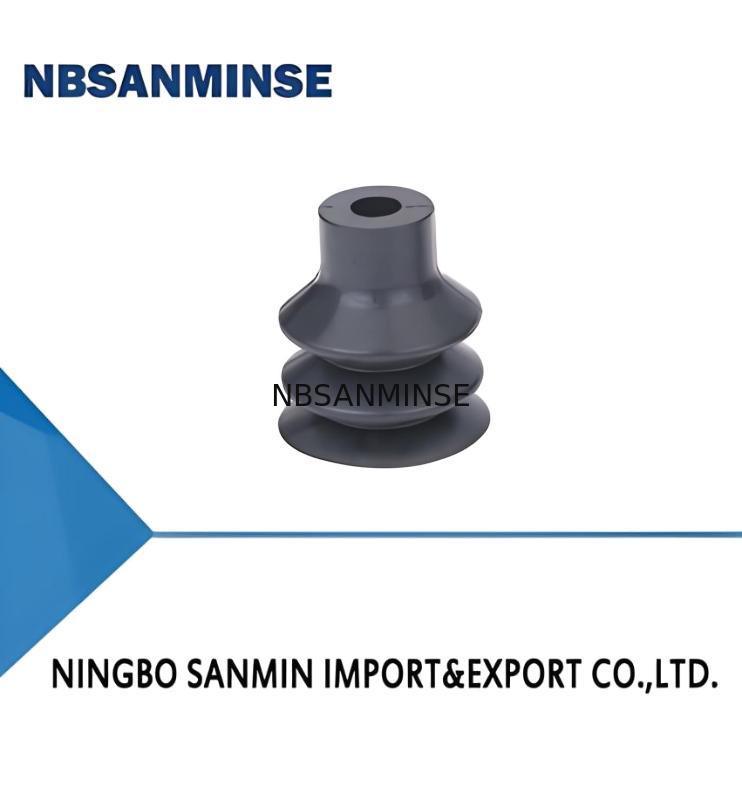

Großes Bild :  SPC-Serie Balgsauger

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: spc3
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Verhandlungsfähig
Verpackung Informationen: Kasten
Lieferzeit: 5-30days
Zahlungsbedingungen: L/c, t/t
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SPC-Serie Balgsauger

Beschreibung
Durchmesser: 3 - φ3mm Faltblatt: 0,5Kraft N
Material & Härte 5: N- NBR Empfohlener Schlauchdurchmesser: 4. mm
Verbindungs -Thread: Nil - Nur Saugbecher
Hervorheben:

SPC Balg-Saugnapf

,

mit einer Breite von nicht mehr als 20 mm

,

bellows suction cup with warranty

Eigenschaften
◇ 2,5 Faltenbalg
◇ Weiche und konische Lippen
◇ In verschiedenen Größen erhältlich
Vorteile
◇ Große Saugkraft und gute Pufferwirkung beim Ansaugen von Werkstücken mit
unebener Oberfläche
◇ Gute Abdichtung und langer Hub, geeignet für die Handhabung von Werkstücken
mit unebener Oberfläche
◇ Geeignet für Werkstücke verschiedener Größen und Formen
Anwendungen
◇ Handhabung von empfindlichen Werkstücken wie elektronischen Bauteilen
und Spritzgussteilen
◇ Handhabung von Werkstücken mit unebener Oberfläche wie Papier und
Rohren
SPC-Serie Balgsauger 0
Struktur
◇ 2,5 Faltenbalg, langer Hub
◇ Geteilte Struktur für einfachen Austausch von Verschleißteilen
SPC-Serie Balgsauger 1
SPC-Serie Balgsauger 2
SPC-Serie Balgsauger 3
Technische Parameter
  Modell Auszug Kraft
N		 Innen- volumen
cm³		 Min.Krümmungs- radius des Werkstücks
mm		 Gewicht
      g		 Empfohlene Schlauch- dia
mm		 MPQ
Stk.
  SPC3 0,5  <0,1 4  0,2  4  10
SPC5 0,9  <0,1 7,5  0,2  4  10
SPC7 1,7  <0,1 12  0,3  4  10
  SPC10 3,5  0,2  13  0,8  6  10
  SPC12 5  0,4  13  1,3  6  10
  SPC15 8  0,9  15  1,7  6  10
  SPC18 11,5  1,5  20  1,8  6  10
  SPC20 14  2  27  2,8  6  5
  SPC25 22  5  30  4  6  5
  SPC30 32  8,3  35  10,5  6  5
  SPC40 56  16,5  60  22,5  8  5
  SPC60 127  52  75  52,4  8  1
SPC90 286  135  85  152,8  8  1
◇ Hinweis: Testvakuumpegel -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die obigen Auszugskraftdaten werden ohne Berücksichtigung des Sicherheitsfaktors ermittelt.
Die Daten können je nach Werkstückoberfläche variieren. Es wird empfohlen, die Länge des Vakuumschlauchs so kurz wie möglich zu halten, max. 2 m.
SPC-Serie Balgsauger 4
SPC-Serie Balgsauger 5
Struktur
◇ Bestehend aus austauschbarem Saugnapf und Verriegelungsanschluss
◇ Steckanschluss für Saugnäpfe mit einem Durchmesser von 5 mm - 25 mm
◇ Anschluss mit Innensechskant-Montagebohrung für Saugnäpfe mit
einem Durchmesser von 30 mm - 60 mm
◇ Vertikaler Vakuumanschluss, Pagodenanschluss für den Anschluss, Außengewinde
für die Montage
◇ Seitlicher Vakuumanschluss, Pagodenanschluss für den Anschluss, Innengewinde
für die Montage
SPC-Serie Balgsauger 6
SPC-Serie Balgsauger 7
◇ Bitte beachten Sie Seite 125 für die Saugnapfauswahl
Modell    Vakuumanschlussrichtung
   Vertikal-Pagodenanschluss		    Lateral-Pagodenanschluss
SPC3□    SPC3□-B6-M8M    SPC3□-LB6-M4F
SPC5□    SPC5□-B6-M8M    SPC5□-LB6-M4F
SPC7□    SPC7□-B6-M8M    SPC7□-LB6-M4F
SPC10□    SPC10□-B6-M8M    SPC10□-LB6-M4F
SPC12□    SPC12□-B6-M8M    SPC12□-LB6-M4F
SPC15□    SPC15□-B6-M8M    SPC15□-LB6-M4F
SPC18□    SPC18□-B6-M8M    SPC18□-LB6-M4F
SPC20□    SPC20□-B6-M8M    SPC20□-LB6-M4F
SPC25□    SPC25□-B6-M8M    SPC25□-LB6-M4F
SPC30□    SPC30□-B6-M10M    SPC30□-LB6-M6F
SPC40□    SPC40□-B6-M10M    SPC40□-LB6-M6F
SPC60□    SPC60□-B6-M10M    SPC60□-LB6-M6F
SPC-Serie Balgsauger 8
