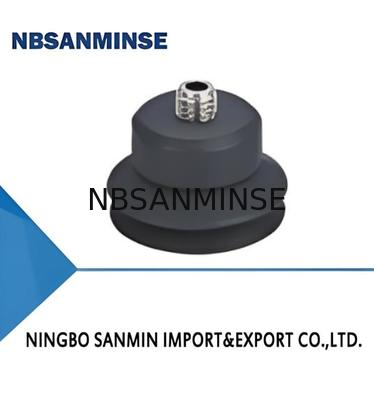

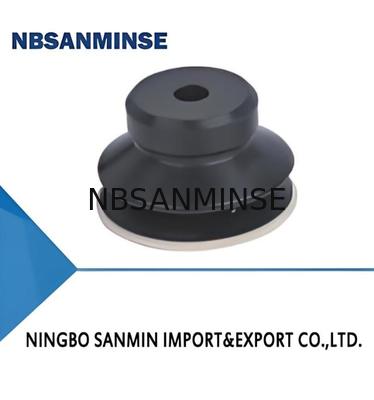

SPJ-Serie Bellows Saugbecher

SPJ-Serie Bellows Saugbecher
SPJ Series Bellows Suction Cup
SPJ-Serie Bellows Saugbecher SPJ-Serie Bellows Saugbecher SPJ-Serie Bellows Saugbecher SPJ-Serie Bellows Saugbecher

Großes Bild :  SPJ-Serie Bellows Saugbecher

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Modellnummer: SPJ4
Zahlung und Versand AGB:
Min Bestellmenge: 100 STK
Verpackung Informationen: Plastikbeutel
Lieferzeit: 5-30days
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SPJ-Serie Bellows Saugbecher

Beschreibung
Empfohlener Schlauchdurchmesser: 4. mm Durchmesser: 4 - φ4mm
Material & Härte: N- NBR Faltblatt: 0,6 Kraft N
Verbindungs -Thread: Nil - Nur Saugbecher
Hervorheben:

SPJ-Serie Bellows Saugbecher

,

mit einer Breite von nicht mehr als 20 mm

,

bellows suction cup with warranty

Merkmale
◆ 1,5 Faltenbalg
◆ Weiche und konische Lippen
◆ Markierungsfreier Stecker optional
◆ In verschiedenen Größen erhältlich
Vorteile
◆ Höhenunterschiede ausgleichen und gute Pufferung bei
Kontakt mit Werkstücken
◆ Gute Abdichtung für die Handhabung von Werkstücken mit unebener Oberfläche
◆ In verschiedenen Größen erhältlich
Anwendungen
◆ Handhabung von Werkstücken mit unebener Oberfläche wie Kartons, Papier-
Pappe und Platten, Werkstücke mit gekrümmter Oberfläche
◆ Handhabung von zerbrechlichen Werkstücken wie elektronischen Bauteilen und
Spritzgussteilen
◆ Saugnapf mit markierungsfreiem Stecker eignet sich für die Handhabung von empfindlichen
elektronischen Materialien oder Bildschirmen. Er eignet sich für Anwendungen mit
hohen Anforderungen an die Markierung auf der Adsorptionsfläche
SPJ-Serie Bellows Saugbecher 0
Struktur
◆ 1,5 Faltenbalg, langer Kompressionshub
◆ Saugnäpfe mit einem Durchmesser von weniger als 50 mm haben eine geteilte Struktur für eine einfache
Austausch
◆ Einteilige Struktur für Saugnäpfe mit einem Durchmesser von 60 mm - 80 mm
SPJ-Serie Bellows Saugbecher 1
SPJ-Serie Bellows Saugbecher 2
SPJ-Serie Bellows Saugbecher 3
   Modell Auszug- kraft
N		 Innen- volumen
cm³		 Min. Krümmungs- radius des Werkstücks
mm		 Gewicht
g		 Empfohlene Schlauch- durchm.
mm		 MPQ
Stk.
SPJ4 0,6  <0,1 4  0,1  4  10
SPJ6 1,2  <0,1 6  0,2  4  10
SPJ8 2,2  <0,1 8  0,3  4  10
   SPJ10 3,5  0,2  12  0,8  4  10
   SPJ15 8  0,5  20  1,0  6  10
   SPJ20 15  1,1  27  1,8  6  5
   SPJ25 24  2,2  40  3,0  6  5
   SPJ30 32  3  55  5,3  6  5
   SPJ35 43  4,5  65  8,0  6  5
   SPJ40 60  6  80  10,5  6  1
   SPJ50 92  11,7  95  21,0  8  1
   SPJ60 127  20  125  35,6  8  1
   SPJ70 173  30  150  52,5  8  1
   SPJ80 226  40  140  63,0  8  1
◆ Hinweis: Prüfung des Vakuumniveaus -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die Daten der Auszugskraft wie oben sind ohne Berücksichtigung des Sicherheitsfaktors ermittelt worden.
Die Daten können je nach Werkstückoberfläche unterschiedlich sein. Empfehlen Sie die Länge des Vakuumschlauchs so kurz wie möglich, max. 2 m.
SPJ-Serie Bellows Saugbecher 4SPJ-Serie Bellows Saugbecher 5
Struktur
◆ Bestehend aus Ersatzsaugnapf und Verriegelungsanschluss
◆ Steckanschluss für Saugnäpfe
◆ Vertikaler Vakuumanschluss, Pagodenanschluss oder One-Touch-Anschluss für den Anschluss,
Außengewinde für die Montage
◆ Seitlicher Vakuumanschluss, Pagodenanschluss für den Anschluss, Innengewinde für
Montage
SPJ-Serie Bellows Saugbecher 6
SPJ-Serie Bellows Saugbecher 7
◆ Bitte beachten Sie Seite 131 für die Saugnapfauswahl
Modell Vakuumanschlussrichtung
Vertikal-Pagodenanschluss		 Lateral-Pagodenanschluss
SPJ6□ SPJ6□-B6-M8M SPJ6□-LB6-M4F
SPJ8□ SPJ8□-B6-M8M SPJ8□-LB6-M4F
SPJ10□ SPJ10□-B6-M8M SPJ10□-LB6-M4F
SPJ15□ SPJ15□-B6-M8M SPJ15□-LB6-M4F
SPJ20□ SPJ20□-B6-M8M SPJ20□-LB6-M4F
SPJ25□ SPJ25□-B6-M10M SPJ25□-LB6-M6F
SPJ30□ SP30□-B6-M10M SPJ30□-LB6-M6F
SPJ35□ SP35□-B6-M10M SPJ35□-LB6-M6F
SPJ40□ SP40□-B6-M10M SPJ40□-LB6-M6F
SPJ50□ SPJ50□-B6-M10M SPJ50□-LB6-M6F
SPJ60□ SPJ60□-R1-M16M SPJ60□-LR1-M8F
SPJ70□ SPJ70□-R1-M16M SPJ70□-LR1-M8F
SPJ80□ SPJ80□-R1-M16M SPJ80□-LR1-M8F
SPJ-Serie Bellows Saugbecher 8
Struktur
◆ Bestehend aus Ersatzsaugnapf(3) und Niveauausgleich
◆ Steckanschluss für Saugnapf
◆ Vertikaler Vakuumanschluss(1), Außengewinde für die Montage
◆ Seitlicher Vakuumanschluss(2), Außengewinde für die Montage
SPJ-Serie Bellows Saugbecher 9
SPJ-Serie Bellows Saugbecher 10
Modell    Vakuum-  anschluss  richtung
   Vertikal-Pagodenanschluss		 Lateral-Pagodenanschluss
SPJ6□ SPJ6□-FE3B6-M9 SPJ6□-FE10B6-M9 SPJ6□-FE3LB6-M9 SPJ6□-FE10LB6-M9
SPJ8□ SPJB□-FE3B6-M9 SPJB□-FE10B6-M9 SPJ8□-FE3LB6-M9 SPJ8□-FE10LB6-M9
SPJ10□ SPJi0□-FE4B6-M11 SPJ10□-FE10B6-M11 SPJ10□-FE4LB6-M11 SPJ10□-FE10LB6-M11
SPJ15□ SPJ15□-FE4B6-M11 SPJ15□-FE10B6-M11 SPJ15□-FE4LB6-M11 SPJ15□-FE10LB6-M11
SPJ20□ SPJ20□-FE4B6-M11 SPJ20□-FE10B6-M11 SPJ20□-FE4LB6-M11 SPJ20□-FE10LB6-M11
SPJ25□ SPJ25□-FE6B6-M14 SPJ25□-FE15B6-M14 SPJ25□-FE6LB6-M14 SPJ25□-FE15LB6-M14
SPJ30□ SPJ30□-FE6B6-M14 SPJ30□-FE15B6-M14 SPJ30□-FE6LB6-M14 SPJ30□-FE15LB6-M14
SPJ35□ SPJ35□-FE6B6-M14 SPJ35□-FE15B6-M14 SPJ35□-FE6LB6-M14 SPJ35□-FE15LB6-M14
SPJ40□ SPJ40□-FE6B6-M14 SPJ40□-FE15B6-M14 SPJ40□-FE6LB6-M14 SPJ40□-FE15LB6-M14
SPJ50□ SPJ50□-FE6B6-M14 SPJ50□-FE15B6-M14 SPJ50□-FE6LB6-M14 SPJ50□-FE15LB6-M14
SPJ60□ - SPJ60□-FE10LR1-M16 SPJ60□-FE30LB6-M16
SPJ70□ - SPJ70□-FE10LR1-M16 SPJ7O□-FE30LB6-M16
SPJ80□ - SPJ80□-FE10LR1-M16 SPJB0□-FE30LB6-M16
SPJ-Serie Bellows Saugbecher 11SPJ-Serie Bellows Saugbecher 12
