| VP3 |
1 |
4 |
5 |
□ |
04 |
1 |
G |
Eine |
□ |
□ |

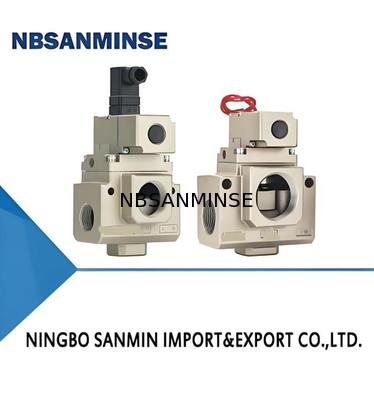

| 3 Portolenoidventil |
|
Körpergröße |
|
Ventiloption |
|
Nennspannung der Spule |
Elektrische Einleitung |
Funktion |
Pilotoption |
Typ des Gewinns |
| 4 |
1 / 2 |
Nich:für allgemeine Zwecke |
3 |
AC110V 50/60Hz |
Grommet |
- Das ist nicht wahr. |
Null:Standard (interner Pilot) |
F: G |
| 6 |
1 |
V:Für Vakuum/Niederdruck |
4 |
AC220V 50/60Hz |
Dienstausrüstung |
B: Nichts. |
1Außenpilot |
N: NPT |
| 8 |
1 1/2 |
|
5 |
DC24V |
DIN-Terminal mit Licht-/Spannungsunterdrücker |
|
|
T:NPTF |
|
|
6 |
DC12V |
|
|
|
|
Gebrauchsanweisung
Bitte installieren Sie einen Luftfilter.
Der Luftfilter ist in der Nähe des Ventils vor dem Ventil zu installieren.
Bitte wählen Sie einen Luftfilter mit einer Filtrationsgenauigkeit von 5 μm oder weniger aus.
2Bitte stellen Sie eine Nachkühlungsanlage, einen Lufttrockner, einen Wassersammeltank usw. ein.
Druckluft, die eine große Menge kondensiertes Wasser enthält, verursacht eine Fehlfunktion von Ventilen und anderer pneumatischer Ausrüstung.Lufttrockner, und Wassersammeltank.
3Wenn eine große Menge Kohlenstoffpulver entsteht, installieren Sie bitte einen Ölnebelseparator an der Ventilvorlage, um das Kohlenstoffpulver zu entfernen.
Wenn aus dem Luftkompressor eine große Menge Kohlenstoffpulver erzeugt wird, haften die Kohlenstoffpulver an der Innenseite des Ventils und führen zu einer Fehlfunktion.
4Bezüglich der Polarität
Dieses Magnetventil hat keine +/- Polarität.
5Anwendungsspannung
Bei der elektrischen Anbindung an das Magnetventil sollten Sie bitte die angebrachte Spannung nicht falsch einstellen, da dies zu Fehlfunktionen oder Spulenverbrennung führen kann.
6Niedrigfrequenzgebrauch
Um eine Fehlfunktion zu vermeiden, wechseln Sie das Ventil alle 30 Tage (Bitte beachten Sie die Luftquelle).
7Handbetrieb
Bei manueller Bedienung startet das angeschlossene Gerät.
Bitte bestätigen Sie die Sicherheit, bevor Sie mit der Operation beginnen.
Betriebsumfeld
1Verwenden Sie nicht in Umgebungen mit korrosiven Gasen, Chemikalien, Meerwasser, Wasser oder Wasserdampf oder an Orten, an denen die oben genannten Stoffe haften bleiben.
2Verwenden Sie nicht in Umgebungen mit brennbaren oder explosionsfähigen Gasen, da dies sonst zu Brand oder Explosion führen kann.
Nicht an Orten verwenden, an denen Vibrationen oder Aufprall auftreten können.
Bei Sonneneinstrahlung sollte Schutz wie eine Schutzhülle verwendet werden.
5Wenn eine Wärmequelle in der Nähe ist, sollten Wärmedämmungsmaßnahmen ergriffen werden.
6Wenn an einem Ort, an dem sich Wassertröpfchen, Öl oder beim Schweißen entstehende Spritzer befinden, geeignete Schutzmaßnahmen getroffen werden sollten.
7Wenn das Elektromagnetikventil in einer Steuerungsanlage installiert ist, sind geeignete Wärmeabbaumaßnahmen zu treffen, um sicherzustellen, dass die Ventiltemperatur innerhalb des angegebenen Bereichs bleibt.
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
