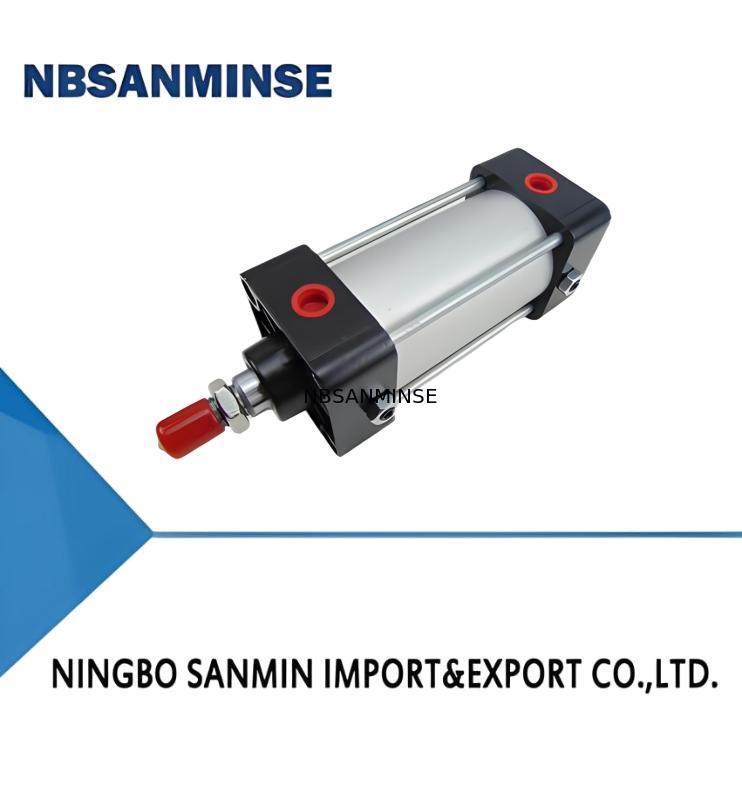

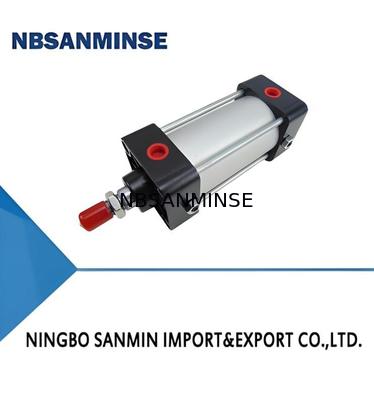

Standardtyp
Geben Sie mit Schalter ein
Typ mit Ventil
Typ mit Ventil und Schalter
| Artikel |
Beschreibung |
| ①Zylindermodell |
| ②Installationsformular: Siehe Diagramm auf der nächsten Seite |
| ③Zylinderbohrung: Siehe Tabelle unten |
| ④Zylinderhub: Siehe Tabelle unten |
| ⑤Modus wechseln |
| Code |
Name |
| J |
FD-21R |
| H |
FD-19RV |
| L |
FD-43RV |
| ⑥Anzahl der Schalter |
| ⑦Ventilbetriebsmodus |
| Einzelmagnet |
Doppelmagnet |
| A: Energetisierter Push-Typ |
D: Selbsthaltender Typ |
| C: 3-Positionen-Typ mit geschlossener Mitte |
| B: Energetisierter Zugtyp |
E: Mittelauspuff mit 3 Positionen |
| P: 3-Positionen-Druckzentrumstyp |
| ⑧Ventilbetriebsspannung |
5: Wechselstrom 220 V, 50 Hz
8: DC 24 V |
| ⑨Verbindungsformular |
Siehe das Diagramm auf der nächsten Seite |
| Bemerkungen |
FD-19RV ist für φ32~φ125
FD-43RV ist für φ160~φ200 |
II. Grafische Symbole und Aussehen
Standardtyp
Geben Sie mit Schalter ein
Ausführung mit Ventil – Druckausführung bei Stromzufuhr
Mit Ventil ausgestatteter Typ – 3-Positionen-Typ mit geschlossener Mittelstellung
Typ mit Ventil
Mit Ventil ausgestatteter Typ – Pull-Typ, wenn er unter Spannung steht
Mit Ventil ausgestatteter Typ – zentraler Auslasstyp mit 3 Positionen
Typ mit Ventil und Schalter
Ausführung mit Ventil – selbsthaltende Ausführung
Mit Ventil ausgestatteter Typ – 3-Positionen-Druckzentrumstyp
III. Merkmale
1. Die Hauptkomponenten bestehen aus einer Aluminiumlegierung und sind daher leicht.
Die Zylinderwand wird hartanodisch oxidiert, wodurch sie besonders verschleißfest ist und eine lange Lebensdauer gewährleistet.
2. Die Einbaumaße entsprechen ISO (International Organization for Standardization).
3. Es verfügt über eine ölfreie Schmierung (Ölschmierung ist ebenfalls verfügbar).
Dadurch wird eine Öl-Gas-Kontamination vermieden und die Notwendigkeit eines Ölnebelölers entfällt.
4.Es gibt eine große Vielfalt an Typen und Spezifikationen.
Es stehen Kombizylinder mit Schaltern und Ventilen zur Verfügung,
Dies spart Zeit beim Verlegen der Leitungen und vereinfacht Wartung und Betrieb
| Parameter |
10A-5 (Standardtyp) 10A-5R (Typ mit Schalter) |
10A-5V (Typ mit Ventil) 10A-5K (Typ mit Ventil und Schalter) |
| Zylinderbohrung D (mm) |
Φ32 |
①40φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
Φ32 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
| Maximaler Hub S (mm) |
500 |
800 |
1000 |
1500 |
500 |
800 |
1000 |
1500 |
| Betriebsdruckbereich (bar) |
0,5～10 |
1.5～8 |
| Prüfdruck (bar) |
15 |
12 |
| Betriebsgeschwindigkeitsbereich (mm/s) |
50～700 |
50～500 |
| Betriebstemperaturbereich (℃) |
-25～+80 (unter frostfreien Bedingungen) |
-25～+80 (unter frostfreien Bedingungen) |
| Arbeitsmedium |
Luft, trockene Luft |
| Schmierung |
Nicht erforderlich (Ölschmierung optional) |
| Kissen |
Beidseitig verstellbares Kissen |
| Kissenhub (mm) |
20 |
25 |
28 |
30 |
20 |
25 |
28 |
| Installation |
Zylindermodell |
10A-5R |
10A-5V |
10A-5K |
| Mindesthub (mm) – TC-Montage |
①32~φ125 |
125 |
75 |
125 |
| ①160~Φ200 |
120 |
165 |
165 |
| Mindesthub (mm) – Andere Montage |
Φ32~φ125 |
30 |
50 |
50 |
| ①160~Φ200 |
110 |
165 |
165 |
Hinweise:
1.Wenn Sie einen Schalter in der Mittelposition eines Zylinders mit Schalter installieren,
Die maximale Geschwindigkeit des Zylinders sollte innerhalb von 300 mm/Sek. liegen.
damit die Reaktionsgeschwindigkeit von Lasten wie Relais mithalten kann und der Betrieb in gutem Zustand ist.
2.Der Schalter muss mit einer Last verwendet werden; andernfalls führt der direkte Anschluss an eine Stromversorgung zum Durchbrennen.
3.Wenn der Mindesthub eines Zylinders vom Typ mit Schalter kleiner als der in der obigen Tabelle angegebene Wert ist,
Ein importierter Switch kann installiert werden. Bitte fügen Sie bei der Bestellung die Worte „(Importierter Schalter)“ nach dem Modell hinzu, dann wird der Preis extra berechnet.
2. Technische Hauptparameter des Ventils
| Markieren |
A |
B |
D |
C |
E |
P |
| Typ |
Einzelmagnet |
Doppelmagnet |
| 2-Positionen |
3-Positionen |
| Push-Typ, wenn er unter Spannung steht |
Pull-Typ, wenn er unter Strom steht |
Selbsthaltender Typ |
Typ mit geschlossener Mitte |
Auspuff-Mitteltyp |
Druckzentrumstyp |
| Nennspannung |
Wechselstrom 220 V 50 Hz |
| DC 24V |
| Zulässige Spannungsschwankungen |
±10 % |
| Bohrung des Zylinders mit Ventil (mm) |
Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 |
φ160,Φ200,Φ250 |
| Einschaltstrom |
AC220V |
45mA |
100mA |
| Strom halten |
AC220V |
34mA |
75mA |
| DC24V |
295mA |
300mA |
| Stromverbrauch |
AC220V |
7,5 VA |
16,5VA |
| DC24V |
7W |
7,2 W |
| Isolationsklasse |
B |
| Arbeitsmedium |
Luft, trockene Luft |
| Schmierung |
Nicht erforderlich (Ölschmierung optional) |
| Betriebsdruckbereich |
1.5～8bar |
| Prüfdruck |
12 bar |
3. Wichtigste technische Parameter des Schalters
| Markieren |
J |
H |
L |
| Modell (mit 1,5 m flexiblem Kabel) |
FD-21R |
(Φ32~125)FD-19RV |
(φ160~200)FD-43RV |
| Betriebsspannungsbereich |
5~240V DC/AC |
5~240V DC/AC |
| Betriebsstrombereich |
100mA(max) |
1000mA |
| Maximale Kontaktkapazität |
10 W (maximal) |
50 W (maximal) |
| Leckstrom |
0 |
0 |
| Kontrollleuchte |
Rote LED |
Gelbe LED |
| Betriebszeit |
|
|
| Release-Zeit |
|
|
| Schockfestigkeit |
30G |
30G |
| Betriebstemperaturbereich |
-10 ～ +70℃ (unter frostfreien Bedingungen) |
| Lagertemperaturbereich |
-20 ～ +80℃ (unter frostfreien Bedingungen) |
| Anwendbare Last |
Sequenzer, Mini-Relais, Subminiatur-Relais |
Mini-Relais, allgemeine Relais, Mini-Magnetspulen, Anzeigeleuchten und Sequenzer |
V. Umriss und Einbaumaße
1.SD (Basistyp)
- 10A-5R (Typ mit Schalter)
10A-5V (Typ mit Ventil)
- Push-Typ, wenn er unter Spannung steht
- Pull-Typ, wenn er unter Strom steht
- 3-Positionen-Typ mit geschlossener Mitte, Auslass-Center-Typ, Druck-Center-Typ
Hinweise:
1. Wenn sich der Φ160-Zylinder in TC- oder TCC-Montage befindet, ist VT=180.
2. Die Einbaumaße des Zylinders können anhand dieser Tabelle und der Zubehörmaße der Zylinder der Serie 10A-5 berechnet werden.
LA (horizontale Fußmontage)
LB (Axiale Fußmontage)
FA (Frontflanschmontage)
FB (Hintere Flanschmontage)
CA, CC (Einzelösenmontage)
CB (Doppel-Lug-Montage)
TC (Center Trunnion Mount)
CBB (Double Lug Pedestal Mount)
TCC (Trunnion Pedestal Mount)
VI. Verbindungsformulare
Stangenendgabeltyp (RT-Y)
Stangenend-Stangenbuchsentyp (RT-CB)
Stangenende-Gabelstangentyp (RY-T)
Gabeltyp mit einfacher Öse (HCA-Y)
Einzelanschluss-Buchsentyp (HCA-CB)
Stangenende-Gabelsteckschlüssel-Ausführung (RY-CA)
Doppelösiger Stangentyp (HCB-T)
Doppellaschen-Buchsentyp (HCB-CA)
Stangenende-Gabelsteckschlüssel-Ausführung (RY-CBB)
Hinweise:
1. Relevante Abmessungen finden Sie in der Maßtabelle des Zubehörs für die Zylinder der Serie 10A-5.
2. Der Zwischenzapfen des TC (Center Trunnion Type) kann an jeder Position des Zylinderrohrs zwischen den inneren Endflächen der vorderen und hinteren Endkappen installiert werden.
VII. Zubehörabmessungstabelle
LA Horizontale Fußhalterung:
LB Axialfußhalterung:
FA vorderer Flansch, FB hinterer Flansch:
CA Single Lug, CC Single Lug:
CB-Doppelanstoß:
TC Center Trunnion QTCI Front Trunnion:
CBB Single-Lug-Sockel:
TCC-Zapfensockel:
T-Single-Lug-Pleuelstange,Y-Gabelförmige Pleuelstange mit Stift,
S sphärische Single-Lug-Pleuelstange,F-Kreuzgelenk-Pleuelstange
I. Merkmale:
1. Bei dieser Zylinderserie ist das Ventil flachliegend eingebaut.
Die Spule wird beim Transport und bei der Installation nicht so leicht beschädigt und nimmt weniger Platz ein.
2. Die Hauptkomponenten dieser Zylinderserie bestehen aus einer Aluminiumlegierung und sind daher leicht.
Das Zylinderrohr wird hartanodisch oxidiert, wodurch es besonders verschleißfest und langlebig ist.
3. Die Montagemaße dieser Zylinderserie entsprechen den ISO-Standards (International Standard Organization).
4.Diese Zylinderserie ist ölfrei geschmiert (Ölschmierung ist ebenfalls optional), wodurch eine Öl-Luft-Verunreinigung vermieden wird und der Schmierstoffgeber entfallen kann.
5. Das Montagezubehör dieser Zylinderserie ist das gleiche wie das des 10A-2-Zylinders.
II. Grafische Symbole:
Ausführung mit Ventil – Druckausführung bei Stromzufuhr
Mit Ventil ausgestatteter Typ – Pull-Typ, wenn er unter Spannung steht
Ausführung mit Ventil – selbsthaltende Ausführung
3-Positionen-Typ mit geschlossener Mitte
Mittelauspuff mit 3 Positionen
3-Positionen-Druckzentrumstyp
Ausführung mit Ventil und Schalter – Druckausführung bei Stromzufuhr
III. Modelldarstellungsmethode:
Mit Ventil ausgestatteter Typ
FA:
| Installation Bilden |
| SD-Typ |
Grundtyp |
LB-Typ |
Fußhalterungstyp |
| CA-Typ |
Ausführung mit einer Öse |
TC-Typ |
Vorderzylinder-Mittelzapfentyp |
| CB-Typ |
Ausführung mit doppelter Öse |
TCC-Typ |
Vorderer Zylinder-Mittelzapfen-Sockeltyp |
| CBB-Typ |
Sockeltyp mit doppelter Lasche |
TA-Typ |
Vorderer Zapfentyp |
| HCA-CB-Typ |
Single-DoubleLug-Typ |
TACType |
Typ mit vorderem Zapfensockel |
| FA-Typ |
Typ mit vorderem Flansch |
TB-Typ |
Typ mit hinterem Zapfen |
| FB-Typ |
Typ mit hinterem Flansch |
TBC-Typ |
Typ mit hinterem Zapfensockel |
125: A: 5:
| Bohrungsdurchmesser |
|
Betriebsmodus |
|
Ventilspannung |
| 32 |
Typ A |
5 |
AC220V |
| 40 |
Typ B |
8 |
DC220V |
| 63 |
Typ C |
|
|
| 80 |
Typ D |
|
|
| 100 |
Typ E |
|
|
| 125 |
TypF |
|
|
| 160 |
|
|
|
Y:
| Verbindungsformen für Stangenenden |
Grundtyp |
|
TSingle LugCnconnecting Rlad-Typ |
| Y |
Y-Gabelförmige Pleuelstange mit Stifttyp |
| RY-T |
RY-T-Stangenende, Gabelstangentyp |
| RT-Y |
RT-Y-Radendstangen-Gabeltyp |
| 5 |
SKugelförmige Einzellasche, die RadTyp verbindet |
| F |
FUninersl-Verbindungsstangentyp |
| RT-CB |
RT-CB-Stangenend-Stangenbuchsentyp |
| RY-CA |
RY-CA-Stangenend-Gabelsteckschlüssel-Typ |
| RY-CBB |
RY-CBB-Stangenendgabel-Sockeltyp |
Ausführung mit Ventil und Schalter
FA:
| Installation Bilden |
| SD-Typ |
Grundtyp |
LB-Typ |
Fußhalterungstyp |
| CA-Typ |
Ausführung mit einer Öse |
TC-Typ |
Vorderzylinder-Mittelzapfentyp |
| CB-Typ |
Ausführung mit doppelter Öse |
TCC-Typ |
Vorderer Zylinder-Mittelzapfen-Sockeltyp |
| CBB-Typ |
Sockeltyp mit doppelter Lasche |
TA-Typ |
Vorderer Zapfentyp |
| HCA-CB-Typ |
Single-DoubleLug-Typ |
TACType |
Typ mit vorderem Zapfensockel |
| FA-Typ |
Typ mit vorderem Flansch |
TB-Typ |
Typ mit hinterem Zapfen |
| FB-Typ |
Typ mit hinterem Flansch |
TBC-Typ |
Typ mit hinterem Zapfensockel |
125:
| Bohrungsdurchmesser |
| 32 |
| 40 |
| 50 |
| 63 |
| 80 |
| 100 |
| 125 |
| 160 |
J: 2:
| Schalten Modell |
Menge wechseln |
| JFD-21R |
Stück (optional weglassen) |
| HFD-19RV |
22 Stück |
| LFD-15RV |
|
A:
| Betriebsmodus |
| Typ A |
| Typ B |
| Typ C |
| Typ D |
| Typ E |
| Typ F |
5:
| Ventilspannung |
| 5 |
AC220V |
| 8 |
DC220V |
Y:
| Verbindungsformen für Stangenenden |
Grundtyp |
|
TSingle LugCnconnecting Rlad-Typ |
| Y |
Y-Gabelförmige Pleuelstange mit Stifttyp |
| RY-T |
RY-T-Stangenende, Gabelstangentyp |
| RT-Y |
RT-Y-Radendstangen-Gabeltyp |
| 5 |
SKugelförmige Einzellasche, die RadTyp verbindet |
| F |
FUninersl-Verbindungsstangentyp |
| RT-CB |
RT-CB-Stangenend-Stangenbuchsentyp |
| RY-CA |
RY-CA-Stangenend-Gabelsteckschlüssel-Typ |
| RY-CBB |
RY-CBB-Stangenendgabel-Sockeltyp |
IV. Wichtigste technische Parameter:
1. Technische Hauptparameter des Zylinders
| Zylindertyp 10A-5V(Ⅱ)10A-5V(Ⅱ) |
| Zylinderbohrungsdurchmesser (mm) |
φ32 |
φ40 |
φ50 |
φ63 |
φ80 |
φ100 |
φ125 |
φ160 |
| Maximaler Hub (mm) |
500 |
800 |
1000 |
| Betriebsdruckbereich (bar) |
2-8 |
| Prüfdruck (bar) |
12 |
| Betriebsgeschwindigkeitsbereich (mm/s) |
50-500 |
| Betriebstemperaturbereich (℃) |
-25~+80 (unter frostfreien Bedingungen) |
| Arbeitsmedium |
Saubere, trockene und geölte Druckluft |
| Schmierung |
Nicht erforderlich (Schmierung optional) |
| Kissen |
Beidseitig verstellbares Kissen |
| Kissenhub (mm) |
20 |
25 |
28 |
Wenn der Zylinderhub die maximale Länge in der obigen Tabelle überschreitet, kann er auch hergestellt werden. Für einen zuverlässigen Betrieb sollte der Innenaufbau jedoch je nach Art der Belastung gesondert ausgelegt werden. In diesem Fall erhöht sich die Zylinderlängenkonstante entsprechend.
| Symbol |
A |
B |
C |
D |
E |
F |
| Ventiltyp |
Einzelmagnetsteuerung |
Doppelte Magnetsteuerung |
| 2/2-Ventil |
3/3-Ventil |
| Push-Typ, wenn er unter Spannung steht |
Pull-Typ, wenn er unter Strom steht |
Selbsthaltender Typ |
Typ mit geschlossener Mitte |
Auspuff-Mitteltyp |
Druckzentrumstyp |
| Nennspannung |
AC220V 50Hz |
| DC24V |
| Zulässige Spannungsschwankungen |
±10 % |
| Bohrungsdurchmesser des mit Ventil ausgestatteten Zylinders (mm) |
φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 |
| Anlaufstrom |
AC220V |
45mA |
| DC24V |
350mA |
| Strom halten |
AC220V |
34mA |
| DC24V |
295mA |
| Stromverbrauch |
AC220V |
7,5 VA |
| DC24V |
7W |
| Isolationsklasse |
B |
| Arbeitsmedium |
Saubere, trockene und geölte Druckluft |
| Schmierung |
Nicht erforderlich (Schmierung optional) |
| Betriebsdruckbereich |
2--8(bar) |
| Prüfdruck (bar) |
12bar |
| Symbol |
J |
H |
L |
| Modell (mit 1 m Kabel) |
FD-21R |
(φ32--125)FD-19RV |
(φ160--200)FD-43RV |
| Betriebsspannungsbereich |
5–240 V Gleichstrom/Wechselstrom |
5–240 V Gleichstrom/Wechselstrom |
| Betriebsstrombereich |
100mA(max) |
1000mA(max) |
| Maximale Kontaktkapazität |
10 W (maximal) |
50 W (maximal) |
| Leckstrom |
0 |
0 |
| Restdruckabfall |
2,5 V max. bei 100 mA Gleichstrom |
1,8 V max. bei 1000 mA Gleichstrom |
| Kontrollleuchte |
Rote LED |
Gelbe LED |
| Betriebszeit |
≤1ms |
≤1ms |
| Erholungszeit |
≤1ms |
≤1ms |
| Schockfestigkeit |
30G 30G |
| Betriebstemperaturbereich |
-10--+70℃ (unter frostfreien Bedingungen) |
| Lagertemperaturbereich |
-20--+80℃ (unter frostfreien Bedingungen) |
| Anwendbare Last |
Speicherprogrammierbare Steuerung (SPS), kleines Relais, Magnetventil mit geringem Stromverbrauch |
| Schutzklasse |
IP67 |
V. Umriss und Einbaumaße:
Ausführung mit Ventil – Druckausführung bei Stromzufuhr
Mit Ventil ausgestatteter Typ – Pull-Typ, wenn er unter Spannung steht
Ausführung mit Ventil – selbsthaltende Ausführung
Ventilausgestatteter Typ mit 3/3-Ventil
F: Könnten Sie die kostenlosen Muster anbieten?
A: Ja, Aber es kommt auf die Produkte an, Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und VerkaufLuftzylinder, Luftquellenaufbereitung, Magnetventil,Luftventil,Ventil motorisieren,Messingventil, Hydraulikventil, Hydraulikzylinder, Luft und ÖlBeschlag, Manometerusw .
Q:WWelche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.wie hochDruck Ventil / Magnetventil / Elektroventil /Wasserventil/Pneumatikventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind seit Jahren OEM-Lieferant und professionell in der Herstellung. Sie müssen uns jedoch, wenn möglich, die Genehmigung erteilen.
F: Können Sie originale Markenartikel für pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
Q: Gibt es eine Garantie?
A: Ja, normalerweise gilt für Produkte eine einjährige Qualitätsgarantie.
F: Ist der Stecker im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A: Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sodass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern. PT und NPT sind konisch und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung wird durch die Verformung des Gewindes erreicht, wobei in der Regel zusätzlich Dichtmittel oder Klebeband verwendet wird, um die Dichtwirkung zu verstärken
G-Gewinde ist ein zylindrisches gerades Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Hz, häufiges Schalten, Pilotkopf dringt in Flüssigkeit ein, Ventilkern- und Federproblem,Umfeld heiß, starke Vibration usw.
Q: Was ist bei pneumatischen Komponenten in Umgebungen mit hohen Temperaturen oder extremer Kälte zu beachten?
| Fokuspunkt |
Gegenmaßnahmen für Umgebungen mit hohen Temperaturen |
Gegenmaßnahmen für extrem kalte Umgebungen |
| Robben |
Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Hochtemperaturfett (geringe Flüchtigkeit) |
Tieftemperaturfett (niedriger Stockpunkt, niedrige Viskosität) |
| Luftversorgungsbehandlung |
Stärken Sie die Kühlung und die effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühl- und Adsorptionstyp), Begleitheizung |
| Metallkomponenten |
Erweiterungsspielraum reservieren |
Wählen Sie Materialien mit Kältezähigkeit, um Leckagen durch Kaltschrumpfung zu verhindern |
| Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kältekondensation verhindern |
| Installation |
Von Wärmequellen fernhalten, Wärmedämmplatten anbringen |
Vermeiden Sie Wind und Schnee und wickeln Sie es mit wärmeisolierenden Materialien ein |
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
German
