I. Merkmale
1. Ein neues Produkt, das unabhängig durch Verdauung und Absorption ausländischer fortschrittlicher Technologien entwickelt wurde.
2. Kleine axiale Abmessung, kompakte, leichte und schöne Struktur.
3. Direkte Installation, keine Installationszubehör erforderlich.
4. Ölfreie (ölgeschmierte ist ebenfalls erhältlich) Schmierung, die Öl-Gas-Verschmutzung vermeidet und der Öldunstschmierer weggelassen werden kann.
II. Grafische Symbole und Aussehen
QGY (Standardtyp)
QGY (D) (Vordere Feder, einfachwirkender Standardtyp)
QGYR (mit Schaltertyp)
QGYR (D) (Vordere Feder, einfachwirkender Typ mit Schalter)
Haupttechnische Parameter des Zylinders
| Modell |
QGY, QGYR |
QGY(D), QGYR(D) |
| Zylinderbohrung (mm) |
20, 25, 32, 40, 50, 63, 80, 100,
125 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
φ125 |
| Prüfdruck (bar) |
15 |
| Arbeitsdruck (bar) |
1~10 |
2~10 |
| Betriebstemperaturbereich (℃) |
-25 ~ +80 (unter nicht gefrierenden Bedingungen) |
| Maximaler Hub (mm) |
Φ20~Φ25:30;
Φ32~Φ125:50 |
Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 |
| Maximaler Hub (mm) |
Gereinigte trockene Druckluft |
| Arbeitsmedium |
Nicht erforderlich (ölgeschmiert ist ebenfalls erhältlich) |
| Feder für maximalen Hub |
Anfangskräfte (N) |
|
14,5 |
22,8 |
32 |
51,8 |
72 |
83,2 |
115,5 |
128,7 |
488 |
| Endkräfte (N) |
|
48,1 |
57 |
102 |
142,5 |
216 |
211,2 |
247,5 |
260,7 |
1442 |
Modell und Haupttechnische Parameter des Schalters
| Code |
Modell |
Anwendbare Bohrung |
Betriebsspannungsbereich |
Betriebsstrombereich |
Maximale Kontaktkapazität |
| V |
FD-72R |
Φ20~Φ100 |
5~240V DC/AC |
100mA (max) |
10W |

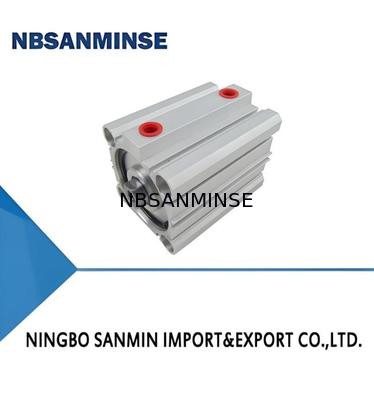

Außenansicht des dünnen Zylinders QGY
Bohrungsbereich: Φ20~Φ25
Bohrungsbereich: Φ32~Φ125
Außenansicht des dünnen Zylinders QGY (D) mit vorderer Feder, einfachwirkend
Bohrungsbereich: Φ20~Φ25
Bohrungsbereich: Φ32~Φ125
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftquellenaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Armaturen, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl-
,Messing-, Aluminium- Materialbearbeitung.wie Hochdruck-Ventil / Magnetventil / elektrisches Ventil /Wasserventil/ Pneumatikventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
| Gegenmaßnahmen bei extrem kalten Umgebungen |
Dichtungen |
Fluorkautschuk, PTFE |
| Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
| Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinrichtung |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kältevernebelung verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit thermischen Isoliermaterialien umwickeln |
|
|
