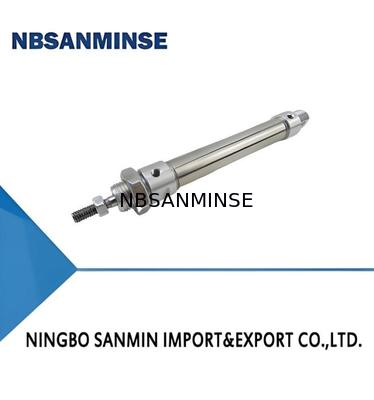

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar
10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar

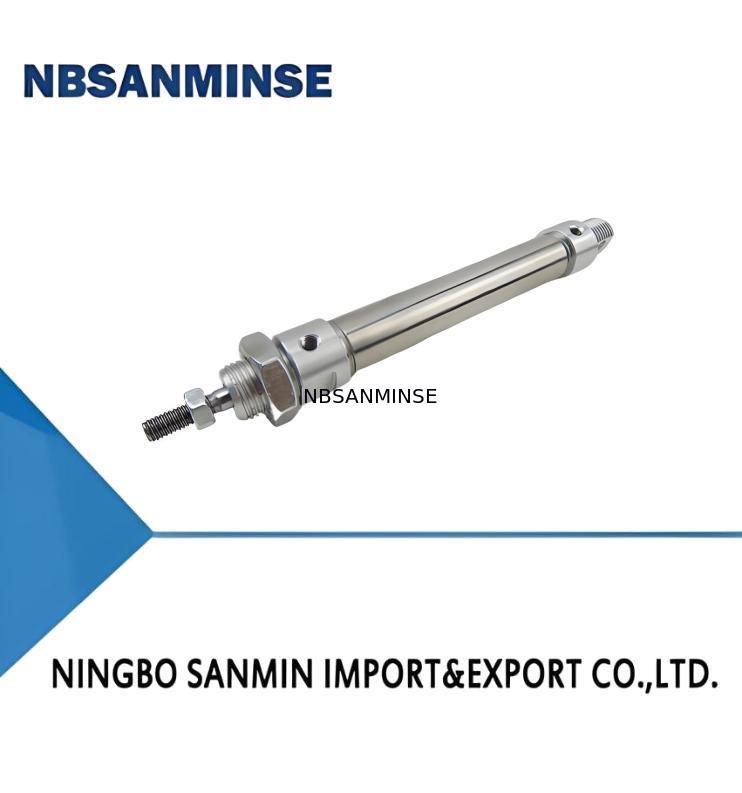

Großes Bild :  10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: 10J-1
Zahlung und Versand AGB:
Min Bestellmenge: 10 Stück
Preis: Verhandlungsfähig
Verpackung Informationen: Kasten
Lieferzeit: 5-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück
Kontakt

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar

Beschreibung
Dämpfungsform: Kissenauflage Beweisdruck: 15(bar)
Betriebstemp: -25 ～ +80(℃) Ölversorgung: Nicht erforderlich
Betriebsgeschwindigkeit: 50 ~ 500 (mm/s) Material: Edelstahl
Hervorheben:

10Y-1 Modell pneumatischer Luftflasche

,

15 Bar Drucksicherheitsluftflasche

,

Pneumatischer Zylinder mit Kissenpolster

I. Merkmale:

1Die Teile sind aus einer Aluminiumlegierung, leichtgewichtig und wenig umfangreich.

2.Die Installationsmaße entsprechen der ISO (International Standard).

3.Ölfreie (auch mit Öl geschmiert erhältlich) Schmierung, um eine Ölgasverschmutzung zu vermeiden, und das Ölnebelschmierungssystem kann weggelassen werden.

II. Modell

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 0

① Zylindermodell Siehe Tabelle der Zylinderleistung für Einzelheiten
② Anlageformular Siehe das Diagramm auf der nächsten Seite.
⑤ Rückendeckungsformular Siehe das Diagramm auf der nächsten Seite.
Code S P K
Name Grundtyp Achsanschluss FD-13RV
⑥ Betriebsmodus des Ventils A:Druck-Typ bei Antrieb
B:Truck-Typ bei Energieversorgung
⑦ Betriebsspannung des Ventils 5:AC220V 50 Hz
8:DC24V
⑧ Schaltermodell Siehe Leistungstabelle der Schalter für Details
Code K H
Name FD-03R FD-13RV
⑨ Anzahl der Schalter
⑩ Zubehör für die Verbindung von Stangen Siehe das Diagramm auf der nächsten Seite.

III. Graphische Symbole und Aussehen

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 1

IV. Haupttechnische Parameter

1.Haupttechnische Parameter des Zylinders

Sorten Standardtyp Mit Schaltertyp Mit Ventiltyp Mit Ventil- und Schaltvorrichtung
Modell 10Y-1 10Y-1R 10Y-1V 10Y-1K
Zylinderbohrung ((mm) Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen. Zwischen 20, Φ25, Zwischen 32, Zwischen 40, Φ50
Maximaler Schlag (mm) Φ8, Φ10:200"Φ12,Φ16:300"Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800
Maximaler Schlag (mm) Keine Grenze 37  Keine Grenze 37
Betriebsdruckbereich (Bar) Für die Berechnung der Leistungsgrenze:0.5 ¢10 1.5 ¢10
Prüfdruck (Bar) 15
Betriebsgeschwindigkeitsbereich ((mm/s) Φ8~16:50 ¥500;20~50:50 ¥700 50 bis 500
Betriebstemperaturbereich ((°C) -25 ̊+80 ̊ (unter Nichtfrostbedingungen)
Arbeitsmittel Trockene und saubere Druckluft
Unterkleidung Kissenpolster
Ölversorgung Nicht erforderlich (auch mit Öl geschmiert erhältlich)

2. Haupttechnische Parameter des Schalters

Modell FD-03R FD-13RV
Betriebsspannungsbereich 5 ~ 240 V Gleichspannung/Wechselstrom 5 ~ 240 V Gleichspannung/Wechselstrom
Betriebsstrombereich 100mA (maximal) 500 mA
Höchstkontaktkapazität 10W (maximal) 10W (maximal)
Leckstrom 0  Keine
Anzeigelicht Rote LED Gelbe LED
Betriebszeit
Wiederherstellung
Schlagfestigkeit 30 g 30 g

Anmerkung:

1 Der Schalter FD-03R ist für Zylinder mit einem Bohrungsgrad Φ8·Φ50 anwendbar.

2 FD-13RV gilt für Zylinder mit einem Bohrungsgrad Φ8·Φ50.

3 Die wichtigsten technischen Parameter des Ventils sind in der entsprechenden Ventiltabelle der Zylinder der Baureihe 10Y-2 zu lesen.

V. Umriss und Anlagenabmessungen

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 2

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 3

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 4

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 5

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 6

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 7

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 8

10Y-1 Mini-Luftflasche aus Edelstahl mit Ventil- und Schalterkonstruktion 10bar 9
