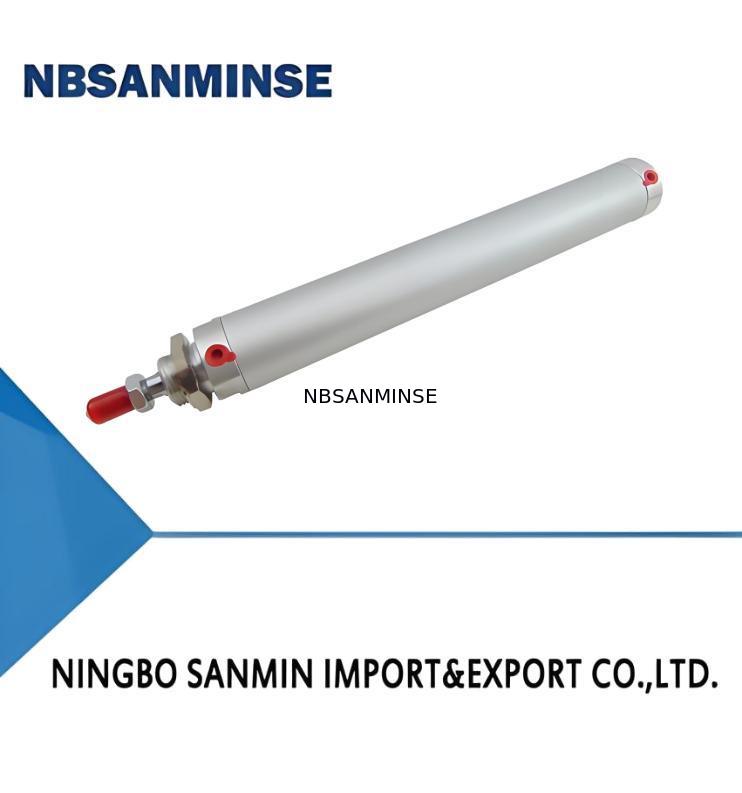

Produktdetails:
|
| Modell: | 10J-2 | Beweisdruck: | 15 (Takt) |
|---|---|---|---|
| Dämpfungsform: | Kissenauflage | Anlaufstrom: | AC220V |
| Betriebstemp: | -25 ~ +80℃ | Material:: | Aluminium |
| Hervorheben: | 10Y-1 Modell pneumatischer Luftflasche,15 Bar Drucksicherheitsluftflasche,Pneumatischer Zylinder mit Kissenpolster |
||
1Die Teile sind aus einer Aluminiumlegierung, leichtgewichtig und wenig umfangreich.
2.Die Installationsmaße entsprechen der ISO (International Standard).
3.Ölfreie (auch mit Öl geschmiert erhältlich) Schmierung, um eine Ölgasverschmutzung zu vermeiden, und das Ölnebelschmierungssystem kann weggelassen werden.
4.Es gibt viele Varianten und Spezifikationen, und kombinierte Zylinder mit Schaltern und Ventilen sind erhältlich,
Dies spart die Anschlusszeit und erleichtert die Wartung und den Betrieb.
II. Graphische Symbole und Aussehen
![]()
III. Modell
![]()
| ① | Zylindermodell | Siehe Tabelle der Zylinderleistung für Einzelheiten | |||
| ② | Anlageformular | Siehe das Diagramm auf der nächsten Seite. | |||
| ⑤ | Rückendeckungsformular | Siehe das Diagramm auf der nächsten Seite. | |||
| Code | S | P | K | ||
| Name | Grundtyp | Achsanschluss | FD-13RV | ||
| ⑥ | Betriebsmodus des Ventils | A: Drucktyp bei Antrieb | |||
| B: Pull-Typ bei Energieversorgung | |||||
| ⑦ | Betriebsspannung des Ventils | 5:AC220V 50 Hz | |||
| 8:DC24V | |||||
| ⑧ | Schaltermodell | Siehe Leistungstabelle der Schalter für Details | |||
| Code | K | H | |||
| Name | FD-03R | FD-13RV | |||
| ⑨ | Anzahl der Schalter | ||||
| ⑩ | Zubehör für die Verbindung von Stangen | Siehe Diagramm 10Y-1 für Einzelheiten | |||
| Sorten | Standardtyp | Mit Schaltertyp | Mit Ventiltyp | Mit Ventil- und Schaltertyp |
| Modell | 10Y-2 | 10Y-2R | 10Y-2V | 10Y-2K |
| Zylinderöffnung (mm) | Einheitliche Prüfungen | |||
| Maximaler Zug (mm) | Φ20:300,Φ25:400;Φ32:500;Φ40:600;Φ50:700 | |||
| Maximaler Zug (mm) | Keine Grenze | 37 | Keine Grenze | 37 |
| Betriebsdruckbereich (Bar) | 0.5 ¢10 | 1.5 ¢10 | ||
| Prüfdruck (Bar) | 15 | |||
| Betriebsgeschwindigkeitsbereich (mm/s) | 50 ¢ 700 | 50 ¢ 500 | ||
| Betriebstemperaturbereich (°C) | -25 +80 (unter Nichtfrostbedingungen) | |||
| Arbeitsmittel | Trockene und saubere Druckluft | |||
| Unterkleidung | Kissenpolster | |||
| Ölversorgung | Nicht erforderlich (auch mit Öl geschmiert erhältlich) | |||
| Modell | FD-03R | ||
| Betriebsspannungsbereich | 5 ‰ 240 V Gleichspannung/Wechselstrom | ||
| Betriebsstrombereich | 100mA (maximal) | ||
| Höchstkontaktkapazität | 10W (maximal) | ||
| Betriebszeit | |||
| Wiederherstellung | |||
| Parameter | 2/5-Wege-Gelenkventil mit Einzelsolenoid | |||
| Sorten | A: Drucktyp bei Antrieb | B: Pull-Typ bei Energieversorgung | ||
| Nennspannung | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgungssysteme. | |||
| Erlaubte Spannungsfluktuation | ± 10% | |||
| Startstrom | AC220V,50Hz;0.028A | |||
| Aufbewahrungsstrom | AC220V,50Hz:0.015A; DC24V:0.09A | |||
| Stromverbrauch | AC220V,50Hz:1.8W | |||
| DC24V:2.2W | ||||
| Isolationsklasse | B | |||
| Betriebsdruckbereich | 1.5·10bar | |||
![]()
![]()
![]()
1.Die Abmessungen der Zylinderzubehör für Zylinder der 10Y-2-Serie sind dieselben wie für Zylinder der 10Y-1 mit Φ20·Φ50.bei der Berechnung der Montageabmessungen von 10Y-2-Zylindern, können sie berechnet werden, indem man sich auf diese Tabelle und die Abmessungen der Zylinderzubehör für die 10Y-1-Serie bezieht.
2.Die Montageformulare SD, FA und LS für die Zylinder 10Y-2 (Standardtyp) mit Bohrungen Φ20 und Φ25 entsprechen der ISO.
3.Bitte beachten Sie die Montageformulare und die Stangeendverbindungsformulare der Baureihe 10Y-1 für die Montageformulare und Stangeendverbindungsformulare von 10Y-2 mit Φ20?? Φ50.
