Produktdetails:
|
| Temperatur: | Temperatur | Stromspannung: | 24 VDC |
|---|---|---|---|
| Leistungsstufe: | 3,5 W ~ 6 W | Installation: | Jede Position |
| Anwendungsumgebung: | Innen/Außen | Medien: | Gas |
Einführen:

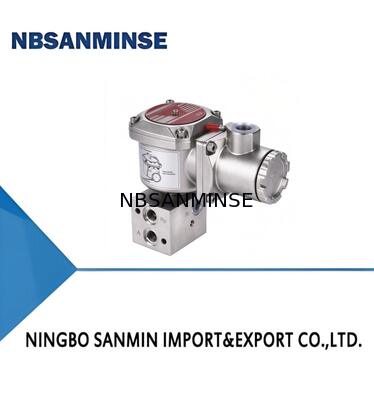

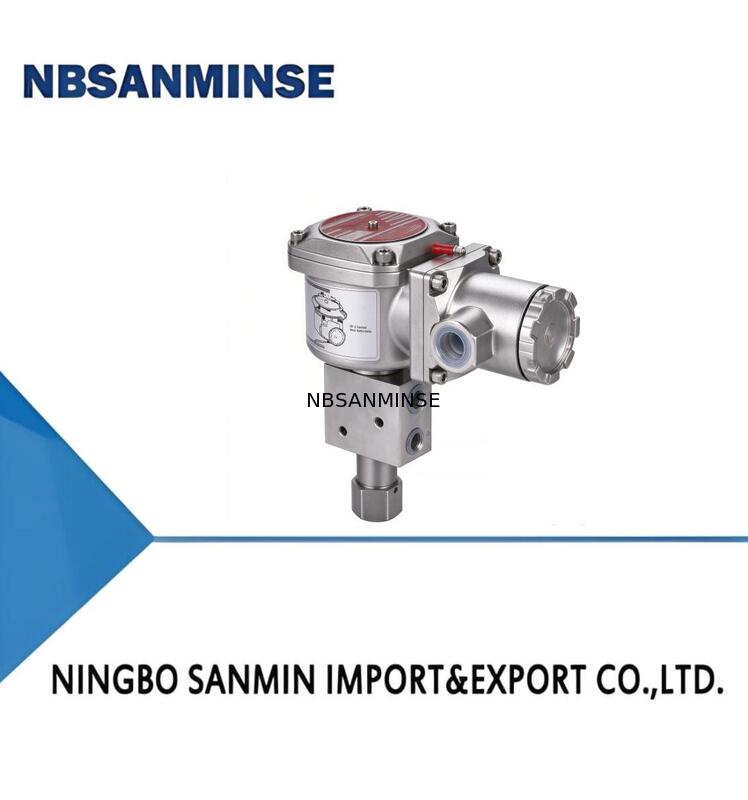

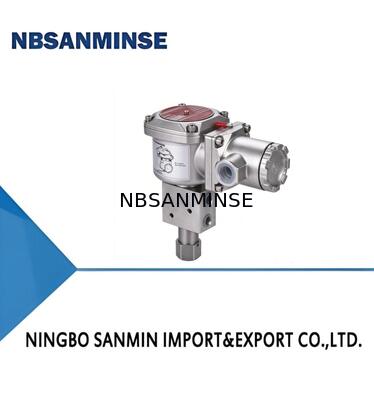

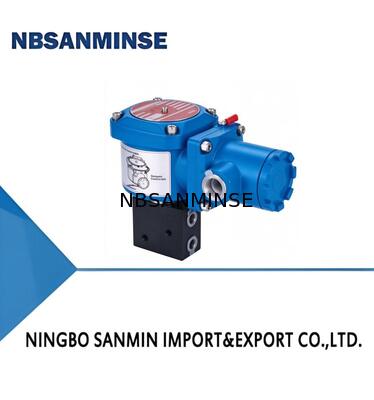

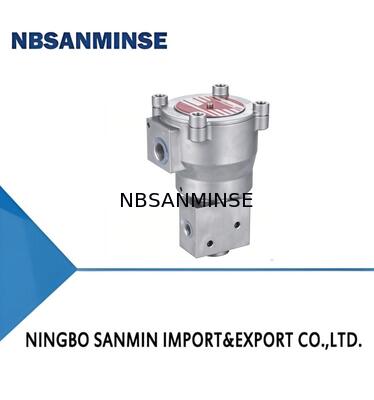

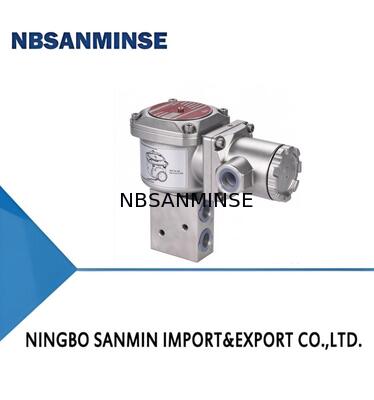

Magnetventile der LV600-Serie eignen sich für den Einsatz in Verbindung mit pneumatischen Steuerventilen und Kolbenantrieben in den meisten Prozessproduktionen. In diesem Fall erfüllt das Magnetventil nur eine Hilfsfunktion, die jedoch sehr wichtig ist. Insbesondere in der Prozessproduktionskette spielt das Magnetventil eine sehr wichtige Rolle, beispielsweise für den Öffnungs- und Schließzustand des Prozessventils, wenn die Gasquelle ausfällt. Wenn die Prozessproduktionssicherheit eine Ventilwirkung erfordert, müssen die meisten davon durch Magnetventile gesteuert werden. Es wird häufig in der Öl-, Erdgas- und Chemieindustrie eingesetzt und kann auch die Anwendungsanforderungen an schnelle Reaktion und Hochfrequenzlebensdauer in industriellen Automatisierungssystemen erfüllen.
Merkmale:
Konformität mit der funktionalen Sicherheitsstandards IEC61508, TÜV-zertifizierter Sicherheitsintegritätslevel SIL3
Direkt wirkende Tellerstruktur
Balance-Design
Freie Richtung für Kabelanschluss
Geringer Stromverbrauch verfügbar
Explosionsgeschützter und nicht explosionsgeschützter Bediener
Große Druckbereiche und kein Mindestbetriebsdruck erforderlich
Zwei Durchflussrichtungen verfügbar
Funktion:
![]()
Technische Spezifikationen:
| ARTIKEL | Einfache elektronische Steuerung/doppelte elektronische Steuerung |
| PILOT KATEGORIE | Direkt wirkender Typ |
| MEDIEN | Gas |
| UMGEBUNGSTEMPERATURBEREICH | -60℃ ~60℃ |
| MEDIENTEMPERATUR | -60℃~ 60℃ |
| BETRIEBSDRUCKDIFFERENZ | 29 bis 145 psi (2,0 bis 10 bar) |
| FLUSSKOEFFIZIENT | 1,11Cv(1,06Kv)m³/h 15,92 kW/m in 1/4 Zoll 3,85Cv(3,30Kv)m³/h55,00Kw/m-in1/2" 1,11Cv(1,06Kv)m³/h15,92Kw/m-in1/4" 3,85Cv(3,30Kv)m³/h55,00Kw/m-in1/2" |
| VENTILKONSTRUKTION | Direkt wirkender Typ |
| KÖRPERMATERIAL | Edelstahl/Aluminium/Edelstahl |
| ANWENDUNGSUMGEBUNG | Innen/Außen |
| INSTALLATION | Jede Position |
| IP-BEWERTET | IP65/IP67 |
| EXPLOSIONSSICHERHEITSZULASSUNGEN | Ex db IIC T6~T3Gb |
Magnetantriebe:
| ISOLIERKLASSE | WATT-Nennleistungsverbrauch | |
| DC WATT | AC-WATT | |
| (VA) VA HOLDING | ||
| H | 1,8 ~ 6,5 W | 1,8~4W |
| Standardspannung | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC:
| PRODUKTREIHE | LV600 | SERIE LV600 |
| Form und Material des Ventilkörpers | BS | Direktes Handeln Edelstahlmaterial |
| DFDA | Doppelkammer explosionsgeschützte Aluminiumlegierung |
|
| SPULENKATEGORIE | FDA | Explosionsgeschützt Aluminium |
| FDS | Explosionsgeschützter Edelstahl Stahl |
|
| Steuermodus | SC | Einzelne elektrische Steuerung |
| Elektrische Schnittstelle | N | 1/2„NVV |
| G | G1/2 | |
| M | M20×1,5 | |
| 14NG | 1/4NPT-Rohrtyp | |
| 12NG | 1/2NPT-Rohrtyp | |
| 14G | 1/4G Rohrtyp | |
| 12G | 1/2G Rohrtyp | |
| Luftanschluss | 14NB | 1/4NPT Namur-Typ |
| 14 GB | 1/4G Namur-Typ | |
| 12NB | 1/2NPT Namur-Typ | |
| 12GB | 1/2G Namur-Typ | |
| Funktionstyp | 3 | Zwei-Positionen-Dreiwege |
| Leistungsniveau | P | 3.5W~6W |
| LP | <3W | |
| Manueller Bediener | P | Keine manuelle Bedienung |
| ST | Mit manueller Bedienung | |
| Temperatur | ST | Temperatur |
| LT | (- 40°℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Besonders | * | Sonderangebot auf Anfrage |
| STROMSPANNUNG | 24 VDC 110 VDC 220VAC |
Für die Ausstattung stehen Sonderoptionen zur Verfügung.
Einzelheiten finden Sie im Produktdatenblatt.
