Produktdetails:
|
| Medien: | Gas | Anwendungsumgebung: | Innen/Außen |
|---|---|---|---|
| Installation: | Jede Position | Funktionsart: | Position 5 Port2 |
| Besonders: | Sonderangebot auf Anfrage | Leistungsstufe: | 3,5 W ~ 6 W |
Einführung:
Bei der Herstellung der meisten Prozessabläufe sind die Ventile der Serie LV600 geeignet, zusammen mit dem pneumatischen Steuerventil und dem Kolbenantrieb zu verwenden.Das Magnetventil hat nur eine Hilfsfunktion.Die Anlage ist in der Regel mit einem elektrischen Anschluss ausgerüstet, um die Anlage zu schalten.wenn die Produktionssicherheit des Prozesses die Ventilwirkung erfordert, die meisten von ihnen müssen durch Magnetventile gesteuert werden.Erdgas- und chemische Industrie und kann auch die Anwendungsvoraussetzungen für schnelle Reaktion und Hochfrequenz-Nutzungsdauer an industriellen Automatisierungssystemen erfüllen.
Eigenschaften:
Konformität mit der Funktionssicherheitsnorm IEC61508, TÜV-zertifizierte Sicherheitssicherheitsstufe SIL3
Die raffinierte Kammerstruktur schützt die Spule vor Feuchtigkeit und Korrosion.
Ein- und Doppelmagnetkonstruktionen
Konstruktion der statischen Dichtung
Explosionssicherheit und erhöhte Sicherheit Ex dual zertifiziert
Niedriger verfügbarer Stromverbrauch
Handbetreiber verfügbar
Verfügbarer interner/externer Pilot
Schleifverbindungen und NAMUR-Schnittstelle
Funktion:
![]()
Technische Spezifikationen
| Artikel 1 Buchstabe a | Einfache elektronische Steuerung/zweifache elektronische Steuerung |
| Kategorie der Piloten | Typ des Piloten |
| Medien | Gas |
| Umgebungstemperaturbereiche | -60°C ~ 60°C |
| Wärme der Medien | - 60°C ~ 60°C |
| Betriebsdruckdifferenz | 29 bis 145 PSI ((2,0 bis 10 bar) |
| Durchflusskoeffizient | 1.11Cv(1.06Kv) m3/h 15.92Kw/m-in1/4" 3.85Cv(3.30Kv) m3/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv) m3/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv) m3/h55.00Kw/m-in1/2" |
| VALVENkonstruktion | Spoo-Struktur oder Jackettstruktur |
| Körpermaterial | Aluminium/Edelstahl |
| Anwendungsumgebung | Innen- und Außenbereich |
| Einrichtung | Jede Position |
| IP-RATED | IP-Qualität |
| FXPLOSION PROOF Genehmigungen | Fx dB IC T6~T3Gb |
Einheitliche Antriebe:
| Klasse der Isolierung | WATTEN NATURELER Stromverbrauch | |
| Gleichstrom-Watt | AC-Watt | |
| (VA) VA HOLDING | ||
| H | 10,8 bis 6,5 W | 1.8 ~ 4W |
| Standardspannung | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA DFDA SC N 14NB 5 P 1 ST * 24VDC:
| Produktserien | LV600 | LV600-Serie |

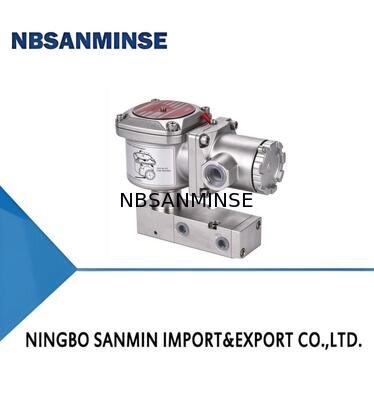

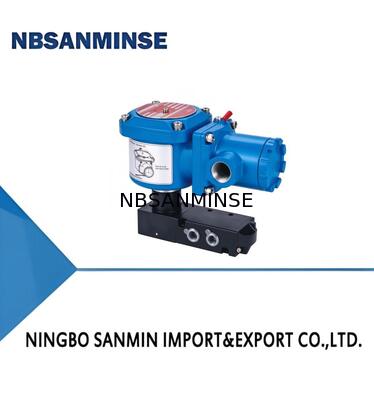

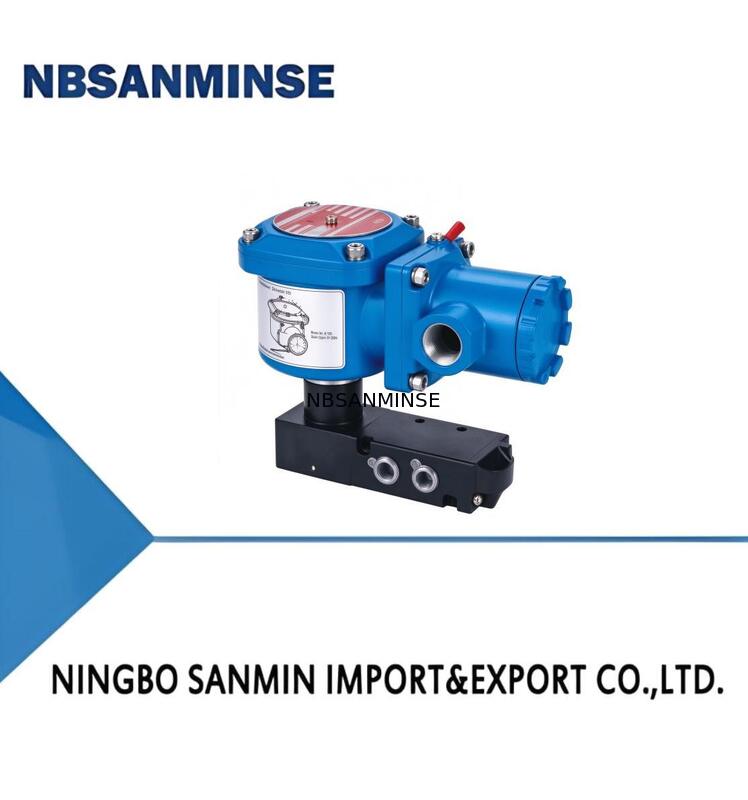

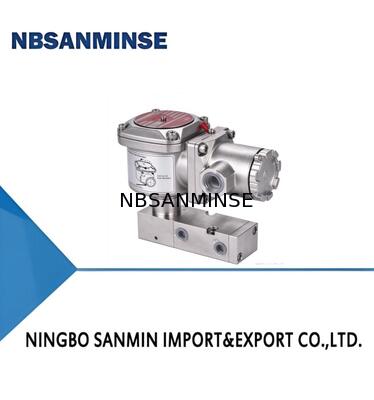

| Form und Material des Ventilkörpers | PBA | Material aus Aluminiumlegierung des Pilottyps |
| PBS | Material aus Edelstahl des Pilottyps | |
| DFDA | Zweifach-Explosionssicherheit Aluminiumlegierung | |
| DFDS | Zweikammer-Explosionssicherung aus Edelstahl | |
| COIL-KATEGORIE | Die FDA | Explosionssichere Aluminiumlegierung |
| FDS | Explosionsfeste Edelstahl | |
| Steuerungsmodus | SC | Einfach elektrische Steuerung |
| DC | Doppel elektrische Steuerung | |
| Elektrische Schnittstelle | N | 1/2 "NPT |
| G | G1/2 | |
| M | M20x1.5 | |
| Luftverbindung | 14NG | 1/4NPT-Rohrtyp |
| 12NG | 1/2NPT-Rohrtyp | |
| 38NG | 3/8NPT-Rohrtyp | |
| 14G | 1/4G-Rohr | |
| 12G | 1/2G Rohrtyp | |
| 38G | 3/8G-Rohrtyp | |
| 14NB | 1/4NPT Namur-Typ | |
| 14 GB | 1/4G Namur-Typ | |
| 12NB | 1/2NPT Typ Namur | |
| 12 GB | 1/2G Namur-Typ | |
| 38NB | 3/8NPT Namur-Typ | |
| 38 GB | 3/8G Namur-Typ | |
| Funktionsart | 3 | 3 Hafen 2 Position |
| 5 | 5 Port 2 Position | |
| 35P | 5/3 Druckzentrum | |
| 35C | 5/3 geschlossene Mitte | |
| 35E | 5/3Auspuffzentrum | |
| Leistungsstufe | P | 3.5W~6W |
| LP | 3W | |
| Manueller Bediener | P | Keine manuelle Bedienung |
| Temperatur | ST | (-20°C~ +60°°C) |
| LT | (-40°C~ + 60°C) | |
| CL | -60°°C~ + 60°C) | |
| Besonderes | * | Spezial auf Anfrage |
| Spannung | 24VDC 110VDC 220VAC |
Es gibt spezielle Optionen für die Ausrüstung.
Weitere Einzelheiten finden Sie im Produktdatenblatt.
