Produktdetails:
|
| Stromspannung: | 24 VDC | Leistungsstufe: | 3,5 W ~ 6 W |
|---|---|---|---|
| Funktionsart: | 5/3-Auspuff Mitte | Luftverbindung: | 3/8G Rohrtyp |
| Installation: | Jede Position | Medien: | Luft/Inertgas |
Einführung:

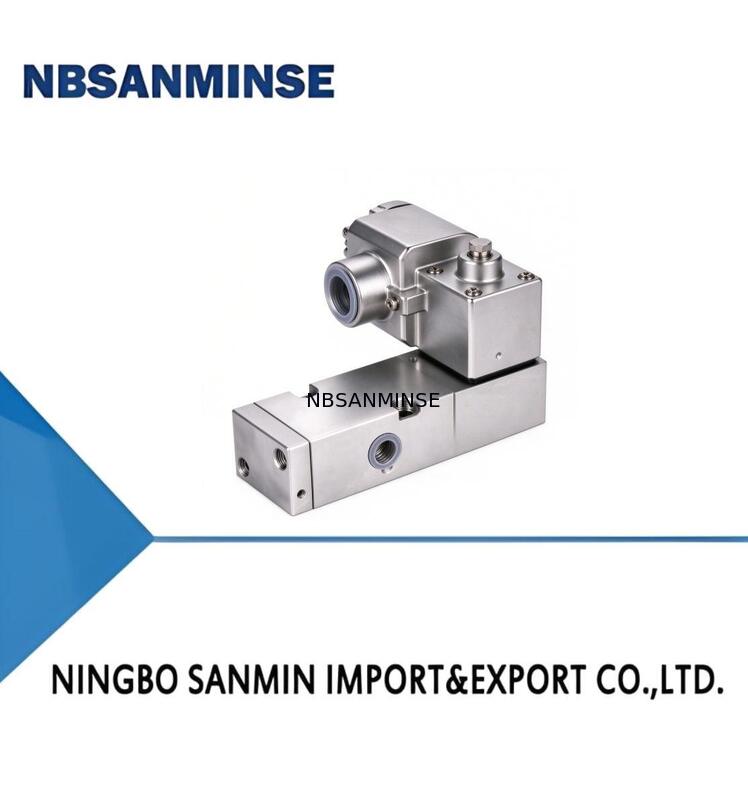

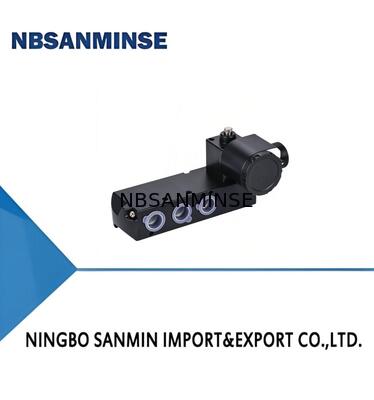

Die LV600-Serie von Magnetventilen eignet sich für den Einsatz in Verbindung mit pneumatischen Regelventilen und Kolbenaktuatoren in den meisten Produktionsprozessen. In diesem Zusammenhang spielt das Magnetventil nur eine Hilfsfunktion, ist aber sehr wichtig. Insbesondere in der Produktionskette spielt das Magnetventil eine sehr wichtige Rolle. Zum Beispiel, wenn die Gasquelle ausfällt oder wenn die Sicherheit der Produktion ein Ventilspiel erfordert, muss dies meist durch Magnetventile gesteuert werden. Es wird häufig in der Öl-, Erdgas- und Chemieindustrie eingesetzt und kann auch die Anwendungsanforderungen für schnelle Reaktionszeiten und hohe Lebensdauer in industriellen Automatisierungssteuerungssystemen erfüllen.
Merkmale:
Konformität mit dem IEC61508-Standard für funktionale Sicherheit, TÜV-zertifizierter Safety Integrity Level SIL3
Einzel- und Doppelspulenkonstruktionen
Statische Dichtungskonstruktion
Explosionsgeschützt nach Ex d zertifiziert
Geringer Stromverbrauch verfügbar
Freie Richtung für Magnetspulenbetätigung oder vier feste Richtungen
Manuelle Betätiger verfügbar
Externer/interner Pilot verfügbar
Gewindebohrungen und NAMUR-Schnittstelle
Funktion:
![]()
Technische Spezifikationen:
| ARTIKEL | Einzelne elektronische Steuerung/doppelte elektronische Steuerung |
| PILOT-KATEGORIE | Pilottyp |
| MEDIUM | Luft/Inertgas |
| UMGEBUNGSTEMPERATURBEREICHE | -60℃ ~ 60℃ |
| MEDIENTEMPERATUR | -60℃~ 60℃ |
| BETRIEBSDRUCKDIFFERENZ | 29 bis 145 psi (2,0 bis 10 bar) |
| DURCHFLUSSKOEFFIZIENT | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| VENTILKONSTRUKTION | Schieberstruktur oder Mantelstruktur |
| KÖRPERMATERIAL | Aluminium/Edelstahl |
| ANWENDUNGSUMGEBUNG | Innen/Außen |
| INSTALLATION | Jede Position |
| IP-SCHUTZART | IP65 |
| EX-SCHUTZ ZULASSUNGEN |
Magnetspulenbetätiger:
| ISOLIERKLASSE | NENNLEISTUNG STROMVERBRAUCH | |
| DC Watt | AC Watt | |
| (VA) VA HALTEN | ||
| F | 3~6.5W | 2.5~6.5W |
| Standardspannung | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| PRODUKTREIHE | LV600 | SERIE LV600 |
| Ventilkörperform und Material | DFDA | Doppelkammer explosionsgeschützte Aluminiumlegierung |
| DFDS | Doppelkammer explosionsgeschützter Edelstahl | |
| SPULENKATEGORIE | FDA | Explosionsgeschützte Aluminiumlegierung |
| FDS | Explosionsgeschützter Edelstahl | |
| Steuermodus | SC | Einzelne elektrische Steuerung |
| DC | Doppelte elektrische Steuerung | |
| Elektrische Schnittstelle | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Luftanschluss | 14NG | 1/4NPT Rohrtyp |
| 12NG | 1/2NPT Rohrtyp | |
| 38NG | 3/8NPT Rohrtyp | |
| 14G | 1/4G Rohrtyp | |
| 12G | 1/2G Rohrtyp | |
| 38G | 3/8G Rohrtyp | |
| 14NB | 1/4NPT Namur Typ | |
| 14GB | 1/4G Namur Typ | |
| 12NB | 1/2NPT Namur Typ | |
| 12GB | 1/2G Namur Typ | |
| 38NB | 3/8NPT Namur Typ | |
| 38GB | 3/8G Namur Typ | |
| Funktionstyp | 3 | 3/2-Wege |
| 5 | 5/2-Wege | |
| 35P | 5/3-Wege mit Druckmittelmitte | |
| 35C | 5/3-Wege mit geschlossenem Zentrum | |
| 35E | 5/3-Wege mit Abgasmitte | |
| Leistungsstufe | P | 3.5W~6W |
| LP | <3W | |
| Manueller Betätiger | P | Keine manuelle Betätigung |
| Temperatur | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Spezial | * | Spezial auf Anfrage |
| SPANNUNG | 24VDC 110VDC 220VAC |
Spezielle Optionen sind je nach Ausrüstung verfügbar.
Details entnehmen Sie bitte dem Produktdatenblatt.
