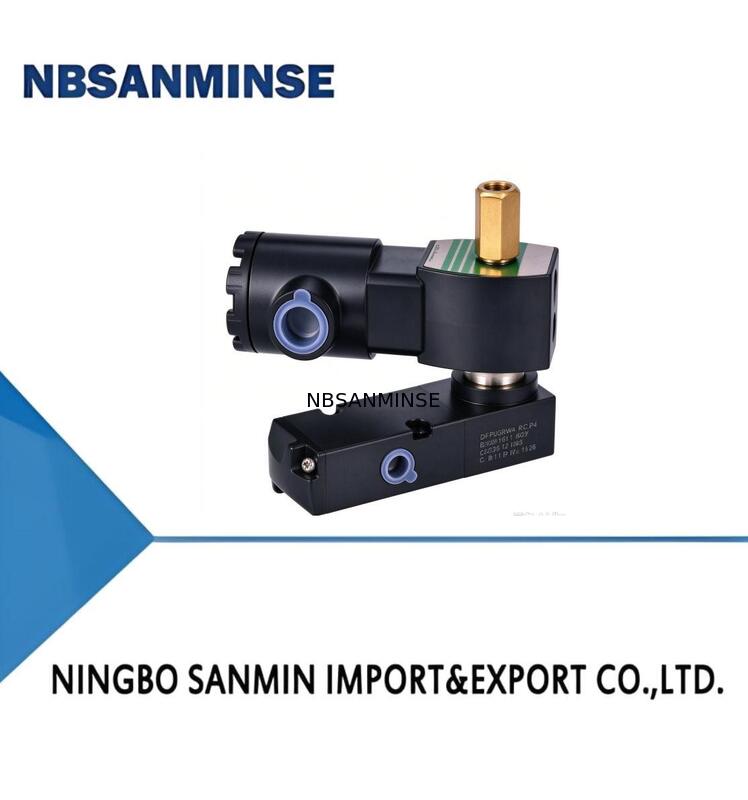

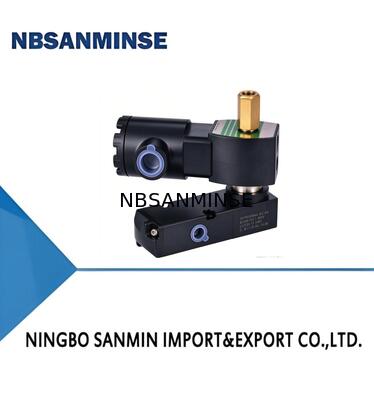

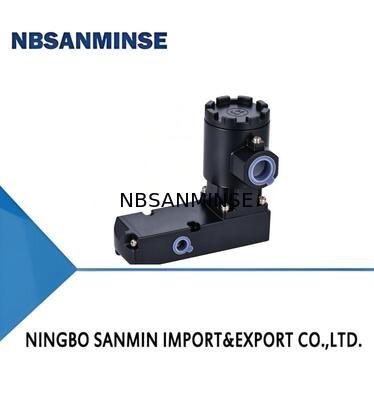

LV600-Serie (PB-Eigensicherheitstyp)

LV600-Serie (PB-Eigensicherheitstyp)
LV600-Serie (PB-Eigensicherheitstyp) LV600-Serie (PB-Eigensicherheitstyp)

Großes Bild :  LV600-Serie (PB-Eigensicherheitstyp)

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO
Modellnummer: LV600-Serie (PB-Eigensicherheitstyp)
Zahlung und Versand AGB:
Min Bestellmenge: 10 Stück
Preis: Negotiate
Verpackung Informationen: Kasten
Lieferzeit: 5-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück

LV600-Serie (PB-Eigensicherheitstyp)

Beschreibung
Temperatur: (-20℃~+60℃) Leistungsstufe: <0,8 W
Funktionsart: 3 Port 2 Position Luftverbindung: 1/4G Rohrtyp
Installation: Jede Position Medien: Luft+Inertgas

Einführung:

Die LV600-Serie von Magnetventilen eignet sich für den Einsatz in Verbindung mit pneumatischen Steuerventilen und Kolbenaktuatoren in den meisten Produktionsprozessen. In diesem Fall spielt das Magnetventil nur eine Hilfsfunktion, ist aber sehr wichtig. Insbesondere in der Prozessproduktionskette spielt das Magnetventil eine sehr wichtige Rolle, z. B. bei der Steuerung des Öffnungs- und Schließzustands des Prozessventils bei Ausfall der Gasquelle. Wenn die Sicherheit der Prozessproduktion ein Handeln des Ventils erfordert, muss dies meist durch Magnetventile gesteuert werden. Es wird häufig in der Öl-, Erdgas- und chemischen Industrie eingesetzt und kann auch die Anforderungen an schnelle Reaktion und hohe Frequenzlebensdauer in industriellen Automatisierungssteuerungssystemen erfüllen.

Merkmale:

Konformität mit dem IEC61508-Standard für funktionale Sicherheit, TÜV-zertifizierter Safety Integrity Level SIL3
Einzel- und Doppelspulenkonstruktionen
Statische Dichtungskonstruktion
Intrinsisch sichere Spule
Geringer Stromverbrauch verfügbar
Freie Richtung für Magnetbetätigung oder vier feste Richtungen
Manuelle Betätiger verfügbar
Externer/interner Pilot verfügbar
Gewindeflansche und NAMUR-Schnittstelle

Funktion:

LV600-Serie (PB-Eigensicherheitstyp)

Technische Spezifikationen

ARTIKEL EINZELSPULE/DOPPELSPULE
PILOTKATEGORIE Pilottyp
MEDIUM Luft + Inertgas
NENNTEMP.-BEREICH DER UMGEBUNG -60°C ~60°C
MEDIENTEMPERATUR -60°C ~ 60°C
BETRIEBSDRUCKDIFFERENZ 0 bis 145 psi (0 bis 10 bar)
DURCHFLUSSKOEFFIZIENT  1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4"
 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2"
 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4"
 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2"
VENTILKONSTRUKTION Schieberstruktur oder Mantelstruktur
KÖRPERMATERIAL Aluminium/Messing/Edelstahl
ANWENDUNGSUMGEBUNG Innen/Außen
INSTALLATION Jede Position
IP-SCHUTZART IP65
MANUELLER BETÄTIGER Standardmäßig enthalten

Magnetbetätiger

LEISTUNGSAUFNAHME DC Watt 0,8W
1,5W
24V

LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC

PRODUKTREIHE LV600 SERIE LV600
Ventilkörperform und -material PBA Pilottyp Aluminiumlegierungsmaterial
PBS Pilottyp Edelstahlmaterial
SPULENKATEGORIE PSFBA Aluminiumlegierungs-Anschlussdose mit Vergussabdichtung
PSFBS Edelstahl-Anschlussdose mit Vergussabdichtung
FBA Explosionsgeschütztes Aluminium
FBS Explosionsgeschützter Edelstahl
Steuermodus SC Einzelne elektrische Steuerung
DC Doppelte elektrische Steuerung
Elektrische Schnittstelle N 1/2NPT 1/2NPT
G 1/2G 1/2G
M M20×1.5 M20×1.5
Luftanschluss 14NG 1/4NPT Rohrtyp
14NB 1/4NPT Namur Typ
38NG 3/8NPT Rohrtyp
38NB 3/8NPT Namur Typ
12NG 1/2NPT Rohrtyp
12NB 1/2NPT Namur Typ
14G 1/4G Rohrtyp
14GB 1/4G Namur Typ
38G 3/8G Rohrtyp
38GB 3/8G Namur Typ
12G 1/2G Rohrtyp
12GB 1/2G Namur Typ
Funktionstyp 3  3/2-Wege
5  5/2-Wege
35P 5/3-Wege mit mittlerem Druck
35C 5/3-Wege mit geschlossenem Mittelteil
35E 5/3-Wege mit mittlerer Entlüftung
Leistungsstufe P <0,8W
LP <3W
Manueller Betätiger 1  Keine manuelle Betätigung
2  Mit manueller Betätigung
Temperatur ST (-20°C~+60°C)
OL (- 40°C~+60°C)
Spezial * Spezial auf Anfrage
SPANNUNG 24VDC

Spezielle Optionen sind je nach Ausrüstung verfügbar.

Details entnehmen Sie bitte dem Produktdatenblatt.
