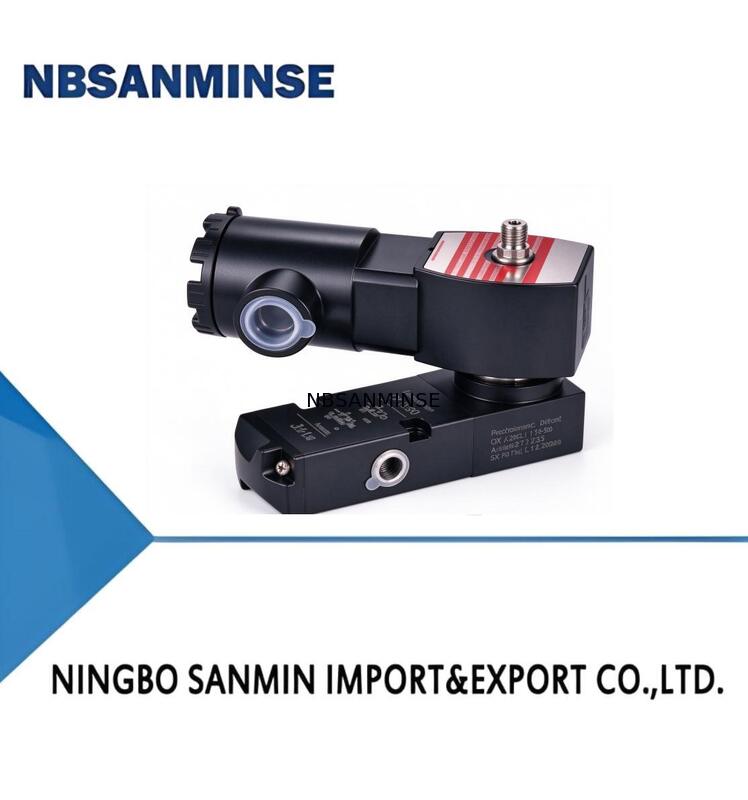

LV600-Serie (PB-Kapselungstyp)

LV600-Serie (PB-Kapselungstyp)
LV600-Serie (PB-Kapselungstyp)

Großes Bild :  LV600-Serie (PB-Kapselungstyp)

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO
Modellnummer: LV600-Serie (PB-Kapselungstyp)
Zahlung und Versand AGB:
Min Bestellmenge: 10 Stück
Preis: Negotiate
Verpackung Informationen: Kasten
Lieferzeit: 5-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück

LV600-Serie (PB-Kapselungstyp)

Beschreibung
Medien: Gas Installation: Jede Position
IP bewertet: IP66 Steuermodus: Einzelne elektrische Steuerung
Luftverbindung: 1/2G Rohrtyp Leistungsstufe: 3.5W

Einleitung:

Die LV600-Serie von Magnetventilen eignet sich für den Einsatz in Verbindung mit pneumatischen Steuerventilen und Kolbenaktuatoren in den meisten Produktionsprozessen. In diesem Fall spielt das Magnetventil nur eine Hilfsfunktion, ist aber sehr wichtig. Insbesondere in der Prozessproduktionskette spielt das Magnetventil eine sehr wichtige Rolle, z. B. bei der Steuerung des Öffnungs- und Schließzustands des Prozessventils bei Ausfall der Gasquelle. Wenn die Sicherheit der Prozessproduktion ein Handeln des Ventils erfordert, muss dies meist durch Magnetventile gesteuert werden. Es wird häufig in der Öl-, Erdgas- und chemischen Industrie eingesetzt und kann auch die Anwendungsanforderungen für schnelle Reaktionszeiten und hohe Frequenzlebensdauer in industriellen Automatisierungssteuerungssystemen erfüllen.

Merkmale:

Konformität mit dem funktionalen Sicherheitsstandard IEC61508, TÜV-zertifizierter Safety Integrity Level SIL3
Einzel- und Doppelspulenkonstruktionen
Statische Dichtungskonstruktion
Intrinsisch sichere Spule
Geringer Stromverbrauch verfügbar
Freie Richtung für Magnetbetätigung oder vier feste Richtungen
Manuelle Betätigungen verfügbar
Externer/interner Pilot verfügbar
Gewindebohrungsanschlüsse und NAMUR-Schnittstelle

Funktion:

LV600-Serie (PB-Kapselungstyp)LV600-Serie (PB-Kapselungstyp)

Technische Spezifikationen

ARTIKEL EINZELSPULE/DOPPELSPULE
PILOT-KATEGORIE Interner/externer Pilot
MEDIUM Gas
UMGEBUNGSTEMPERATURBEREICHE -60°C~+60°C
MEDIENTEMPERATUR -60°C~+60°C
BETRIEBSDRUCKDIFFERENZ 29 bis 145 psi (2,0 bis 10 bar)
DURCHFLUSSKOEFFIZIENT  1,11Cv (1,06m³/h, 592K/min) - 1/4"
 3,85Cv (3,30m³/h, 555,00K/min) - 1/2"
VENTILKONSTRUKTION Schieberstruktur oder Mantelstruktur
KÖRPERMATERIAL Aluminium/Edelstahl
ANWENDUNGSUMGEBUNG Innen/Außen
INSTALLATION Jede Position
IP-SCHUTZART IP66
EXPLOSIONSSICHERHEIT & ZULASSUNGEN Ex db IC T6 Gb
Ex mb tb IIIC T80°C

Magnetbetätigungen:

ISOLIERKLASSE LEISTUNGSAUFNAHME IN WATT
DC Watt AC Watt
(VA) VA HALTEN
H 1,8~6,5W 1,8~4W
Standardspannung 24V, 36V, 48V, 110V 24V, 110V, 220V AC/50Hz, 60Hz

LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC

PRODUKTREIHE DLV600 LV600
Ventilkörperform und -material PBA Pilot-Typ Aluminiumlegierungsmaterial
PBS Pilot-Typ Edelstahlmaterial
SPULENKATEGORIE PSFCA Aluminium-Anschlussdose mit Vergussabdichtung
PSFCS Edelstahl-Anschlussdose mit Vergussabdichtung
Steuerungsmodus sc Einzelne elektrische Steuerung
DC Doppelte elektrische Steuerung
Elektrische Schnittstelle N 1/2"NPT
G 1/2”G
14NG M20*1,5
Luftanschluss 14NG 1/4"NPT Rohrtyp
14NN 1/4"NPT Namur Typ
38NG 3/8"NPT Rohrtyp
38NN 3/8"NPT Namur Typ
12NG 1/2"NPT Rohrtyp
12NN 1/2"NPT Namur Typ
14GB 1/4G Rohrtyp
14GB 1/4G Namur Typ
38GB 3/8G Rohrtyp
38GB 3/8G Namur Typ
12GG 1/2G Rohrtyp
12GB 1/2G Namur Typ
Funktionstyp 3  3-Wege 2-Positionen
5  5-Wege 2-Positionen
35  5/3 Druckmittenstellung
35E 5/3 Auslassmittenstellung
35C 5/3 geschlossene Mittenstellung
Leistungsstufe P 3,5W
LP <3W
Manuelle Betätigung 1 Keine manuelle Betätigung
2  Mit manueller Betätigung
Temperatur ST [-20°°C~+60°C][-20°C~+60°°C]
OL [-40°C~+60°°C]I-40°C~+60°°C]
Spezial * Spezial auf Anfrage
SPANNUNG 24VDC
110VDC
24VAC
220VAC

Spezielle Optionen sind je nach Ausrüstung verfügbar.

Details entnehmen Sie bitte dem Produktdatenblatt.
