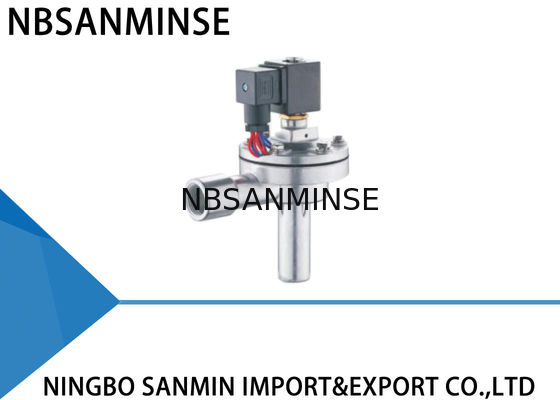

QG-Z-20A Reihen-pneumatisches Impuls-Ventil-rechtwinklige Art 220VAC/24VDC-/110VAC-GOYEN Art

QG-Z-20A Serie Pneumatik-Impulsventil Rechtwinkliger Typ 220VAC / 24VDC / 110VAC GOYEN Typ

Technische Parameter

Gehäuse: ADC12 Druckguss

Anker: 430 FR Edelstahl

Membran: Nitril oder Viton

Feder: 321 Edelstahl

Befestigungselemente: 302 Edelstahl

Für alle Ventile werden hochwertige Membranen ausgewählt und verwendet, wobei jedes Teil in jedem Herstellungsverfahren geprüft und gemäß allen Verfahren in die Montagelinie gebracht wird. Jedes fertige Ventil wird einem elektrischen Blasentest unterzogen.

Während der Installation und Inbetriebnahme

Fehlererscheinungen

1. Die Ventile können nicht alle geöffnet werden, aber der Steuerteil funktioniert.

2. Einige Ventile funktionieren nicht, aber die anderen sind normal.

3. Die Ventile können nicht alle geschlossen werden. Es gibt Leckagen. Es gibt keine Möglichkeit, eine Gasglocke zu bilden.

4. Einige Ventile können nicht geschlossen werden. Es gibt Leckagen.

5. Ein Ventil schließt sich langsam.

1. Es befinden sich Schmutz oder Ablagerungen auf der Membran, der Steuerteil ist beschädigt. Der bewegliche Eisenkern ist blockiert.

1. Überprüfen Sie den Gasglockendruck, um zu sehen, ob er zu niedrig ist.

2. Überprüfen Sie die Ventilelektrodenverbindung und die Spule

3 (1). Y-Ventil. Einige Ventile für dieselbe Gasglocke lecken, was zu Leckagen bei allen Ventilen führt.

3 (2). Z-Ventil. Der Ventileinlass und die Blasendüse sind falsch installiert.

4. Es befinden sich Schmutz oder Ablagerungen auf der Membran, die den beweglichen Eisenkern blockieren.

5. Die Membranöffnung ist blockiert.

1. Reinigen Sie die Membran und prüfen Sie, ob das Membranteil vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör bei Bedarf.

1. Überprüfen Sie die Leckage

2. Ersetzen Sie das Zubehör

3 (1). Überprüfen Sie die Leckage

3 (2). Neu installieren

4. Reinigen Sie die Membran und prüfen Sie, ob die Membran vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung.

5. Spülen Sie die Membranöffnung

Während der Nutzungsdauer

Fehlererscheinungen

1. Einige Ventile lecken. Die Membran kann nicht dicht schließen und das Ventil ist immer leicht geöffnet.

2. Spule ist heiß und durchgebrannt.

3. Spannung liegt an, aber das Ventil funktioniert nicht.

4. Die Umgebungstemperatur liegt unter -20℃. Das Ventil leckt und kann sich nicht öffnen.

Mögliche Ursache

1. Es befinden sich Schmutz oder Ablagerungen auf der Membran, der Steuerteil ist beschädigt. Der bewegliche Eisenkern ist blockiert.

2. Es ist zu lange eingeschaltet gewesen.

3. Membran ist beschädigt und die Öffnung ist blockiert.

4. Die Umgebungstemperatur ist zu niedrig und es gibt Frost im Ventil.

Fehlerbehebung

1. Reinigen Sie die Membran und prüfen Sie, ob das Membranteil vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör bei Bedarf.

2. Überprüfen Sie den Betriebszustand des Steuersystems.

3. Ersetzen Sie das Zubehör rechtzeitig.

4. Achten Sie auf Isolierung und die Aufrechterhaltung der richtigen Temperaturen.

F: Könnten Sie kostenlose Muster anbieten?

A: Ja,

aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsumfang ist

Service von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen,Messingventilen, Hydraulikventilen, Hydraulikzylindern,Luft- und Öl Fitting,Manometernusw.F:

Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,Messing, Aluminium

Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile / Wasserventile /Pneumatikventile/ Luftzylinder / Hydraulikventile / HydraulikspeicherProdukte und so weiter. F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:Gibt es eine Garantie?A: Ja, normalerweise haben Produkte eine einjährige Qualitätsgarantie.

F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?

A:

Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sodass zusätzliche Dichtungen erforderlich sind, um Leckagen zu vermeiden. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.

G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.

Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan A: 1MPa=10bar≈145psi≈10kg

F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,

Umgebung heiß, starke Vibrationen usw.

F:

Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?

Schwerpunkt

Gegenmaßnahmen bei Hochtemperaturumgebungen

Gegenmaßnahmen bei extrem kalten UmgebungenDichtungen Fluorkautschuk, PTFE

Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan Schmierung
