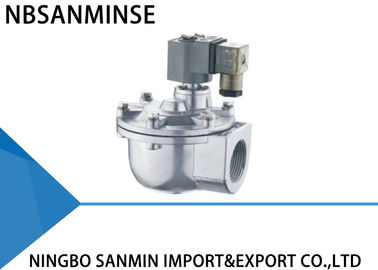

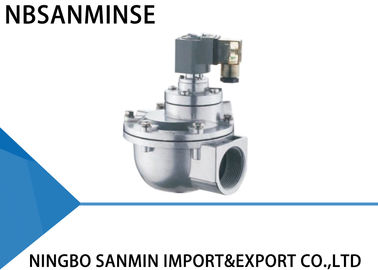

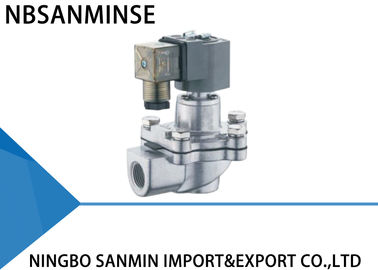

X Nitril-/Viton-Membran-Pulsströmungsventil, IP65, relative Luftfeuchtigkeit ≤ 85 %, GOYEN-Typ

Nitril-/ Viton-Pulsablaufventil IP65 Relative Luftfeuchtigkeit ≤ 85 % GOYEN-Typ

GOYEN Ähnlicher Typ

Rechtswinkeltyp

Das Pulsventil besteht aus einem Pilotenkopf, einem Zwerchfell und einem Aluminiumkörper.Das Membran wird aufgrund des Effekts von großem Druck in der geschlossenen Position gehalten.

Der elektrische Impulsregler sendet Eingabesignale, so dass die elektromagnetische Armatur die sich bewegende Stange anzieht.Öffnen Sie das Ausgleichsloch, um das Druckgas in der hinteren Hohlraum des Zwerchfells schnell freizulassenDas Druckgas im vorderen Hohlraum hält das Membran hoch, um den Durchgang zu öffnen, und das Ventil beginnt zu reinigen.

Das Pulssignal verschwindet und die Feder der Armatur arbeitet sofort, um die bewegliche Stange wieder aufzunehmen, um das Ausgleichsloch zu schließen.Das Druckgas in der Hinterhöhle des Zwerchfells und die Feder arbeiten zusammen, um den Durchgang zu schließen, das Ventil hält die Reinigung.

The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.

Technischer Parameter

Materialkonstruktion

Häufige Ausfälle und Fehlerbehebung

Während der Installation und Inbetriebnahme:

Ausfallphänomene

1. Die Ventile können nicht alle geöffnet werden, aber der Führungsteil wirkt.

2. Einige Ventile funktionieren nicht, die anderen sind normal.

3. Die Ventile können nicht alle geschlossen werden, es gibt Leckagen, es gibt keine Möglichkeit, eine Gaskuppel herzustellen.

4. Einige Ventile können nicht geschlossen werden.

5. Ein Ventil schließt sich langsam.

Mögliche Ursache

1. Überprüfen Sie, ob der Gaskuppeldruck zu niedrig ist.

2. Überprüfen Sie die Verbindung der Ventilspule und die Spule.

Einige Ventile für die gleiche Gaskuppel lecken, wodurch Leckagen für alle Ventile entstehen.

3 (2) Z-Ventil: Einlass und Blasschnauze sind rückwärts angebracht.

4. Auf der Membran befindet sich Schmutz oder Schmutz, der den sich bewegenden Eisenkern blockiert.

5. Die Membranöffnung ist blockiert.

Fehlerbehebung

1. Überprüfen Sie das Leck.

2. Das Zubehör auswechseln

3 (1) Überprüfen Sie das Leck.

3 (2) Neu installieren

4. Reinigen Sie die Membran und prüfen Sie, ob die Membran vollständig ist.

5. Die Membranöffnung abschleppen.

Während der Anwendung

Ausfallphänomene

1. Einige Ventile lecken, die Membran kann sich nicht fest schließen und das Ventil ist immer geöffnet.

Ich bin ein kleines Mädchen.

2. Die Spule ist heiß und verbrannt.

3. Die Spannung besteht, aber das Ventil funktioniert nicht.

4. Die Umgebungstemperatur liegt unter -20°C. Das Ventil leckt und kann nicht geöffnet werden.

Mögliche Ursache

1. Es gibt etwas Schmutz oder Trümmer auf der Membran, der vordere Teil ist beschädigt.

2. Es ist zu lange eingeschaltet.

3. Die Membran ist beschädigt und die Öffnung blockiert.

4. Die Umgebungstemperatur ist zu niedrig und hier ist Frost im Ventil.

Fehlerbehebung

1. Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftschleuse. Ersetzen Sie gegebenenfalls das Zubehör.

2. Überprüfen Sie den Betrieb des Steuerungssystems.

3. Das Zubehör rechtzeitig austauschen.

4. Achten Sie auf Isolierung und Aufrechterhaltung der richtigen Temperaturen.

F: Können Sie die kostenlosen Proben anbieten?

A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.

- Was ist das?WWelche Produkte können Sie herstellen?

A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.

F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?

A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.

F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?

A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.

- Was ist das? Gibt es eine Garantie?

A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.

F: Ist der Stecker im britischen oder metrischen System?

A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.

G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet

F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?

A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.

- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
