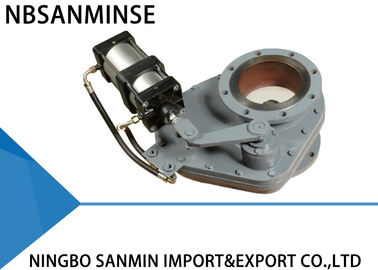

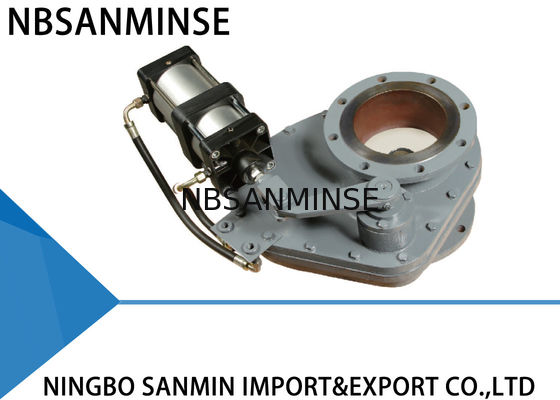

SMDF - Pneumatische Verschleißschutz-DNADrehschieber (Einlassventil / Ausgleichsventil)
Produktionsinformationen
Der Drehschieber verwendet eine Reibpaarstruktur aus Keramik oder Hartmetall, was ihn abriebfester und dichter macht. Aufgrund der einzigartigen Struktur benötigt er nur eine geringe Anlaufkraft. Außerdem sammeln sich aus demselben Grund kaum Asche im Ventilkörper an. All diese Merkmale machen den Drehschieber langlebig.
Funktionsprinzip
Der Aktuator bewegt den Stiel und den Hebelarm um eine Vierteldrehung, was die Scheibe antreibt. Die gesamte Dichtfläche der Scheibe steht durch die Kraft von Schraubenfedern ständig in Kontakt mit dem Sitz oder der Auflage. Diese Federn ermöglichen eine vertikale Bewegung der Scheibe. Dies gleicht die thermische Ausdehnung und Kontraktion der Ventilkomponenten aus und überwindet auch die Wirkung von Gegendruck, für den es ausgelegt wurde, sowie zwischen den Dichtflächen. Unterschiede in den tangentialen Reibkräften zwischen Scheibe und Sitz bewirken, dass sich die Scheibe bei jedem Ventilzyklus auf ihrem Sitz dreht, wodurch Prozessmaterial, das sich ansammeln könnte, abgeschert und abgewischt wird. All diese Merkmale machen den Drehschieber langlebig. Er bietet zuverlässige Unterstützung für Ihr System.
Anwendungen
Der Drehschieber kann in Aschefördersystemen in Wärmekraftwerken eingesetzt werden. Er kann auch in Bergwerken, Zementwerken, Kalkwerken, metallurgischen Betrieben, Chemiefabriken und anderen Bereichen, in denen ätzende oder abrasive Asche gefördert werden muss, eingesetzt werden.
Technische Parameter
Maximaler Betriebsdruck: 1,0 MPA
Maximaler Prüfdruck: 1,5 MPA
Betriebstemperatur: ≤ 200℃
Leckprüfdruck: 1,1 MPA
Installation
1. Lesen Sie vor der Installation diese Anleitung sorgfältig durch und überprüfen Sie den Zustand des pneumatischen Aktuators.
2. Stellen Sie sicher, dass die Flanschabmessungen, der maximale Betriebsdruck und der Innendurchmesser den Anforderungen entsprechen.
3. Stellen Sie die Schrauben und Muttern nicht ein. Stellen Sie sicher, dass die Mittelpunkte der beiden Rohrleitungen und des Ventils koaxial sind. Die Flanschfläche sollte glatt und horizontal sein, ohne nennenswerte Neigung, um sicherzustellen, dass das Ventil gut befestigt ist und gut funktioniert. Außerdem sollten die Schrauben symmetrisch angezogen werden.
4. Pumpen Sie nach der Installation Luft in die beiden Lufteinlässe des pneumatischen Aktuators und stellen Sie sicher, dass die Ventilplatte ordnungsgemäß funktioniert.
5. Wenn der Steuerschalter installiert ist, stellen Sie sicher, dass seine Parameter mit der externen Stromquelle übereinstimmen und er im vollständig geöffneten oder vollständig geschlossenen Zustand ordnungsgemäß funktioniert.
Fehlerbehebungsmethode
| Probleme |
Ursache |
Fehlerbehebungsmethode |
| Leckage |
Fremdkörper |
Fremdkörper entfernen |
| Dichtring ungültig |
Dichtring ersetzen |
| Ventilkernabrieb |
Ventilkern ersetzen |
| Ventil kann nicht geöffnet oder geschlossen werden |
Drehbare Teile werden locker oder ungültig |
Relative Teile einstellen oder ersetzen |
| Unzureichender Druck oder Leckage |
Zuleitung prüfen und reparieren |
| Pneumatische Komponenten altern oder werden ungültig |
Relative pneumatische Komponenten ersetzen |
Einbaumaße und Umriss
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Hauptkomponenten und Materialien
| NR. |
Artikel |
Material |
NR. |
Artikel |
Material |
| 1 |
Oberer Ventilkörper |
Sphäroguss |
5 |
Unterer Ventilkörper |
Sphäroguss |
| 2 |
Dichtring |
Keramik oder Legierung |
6 |
Drehwelle |
45# Stahl |
| 3 |
Ventilplatte |
Keramik oder Legierung |
7 |
Schwenkarm |
Sphäroguss |
| 4 |
Schwenkarm |
Sphäroguss |
8 |
Pneumatischer Aktuator |
Aluminium |
F: Können Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fittingen, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
Messing, AluminiumMaterialbearbeitung. wie Hochdruck-Ventile / Magnetventile / elektrische Ventile /Wasserhähne/pneumatische Ventile /Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und Markennamen hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
Gegenmaßnahmen für Hochtemperaturumgebungen A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu vermeiden. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²? A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
F: Was verursacht normalerweise das Durchbrennen von Magnetspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,
Umgebung
heiß, starke Vibrationen usw.
F:Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt
Gegenmaßnahmen für Hochtemperaturumgebungen Gegenmaßnahmen für extrem kalte Umgebungen
| Dichtungen |
Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
| Luftversorgung Behandlung |
Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionsverfahren), Begleitheizung |
| Metallkomponenten |
Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
| Steuerkomponenten |
Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
| Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie Schnee und Wind, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
