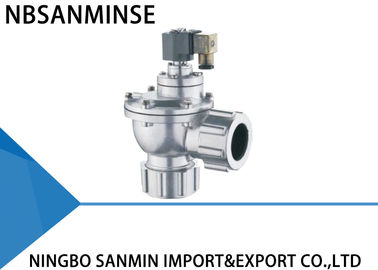

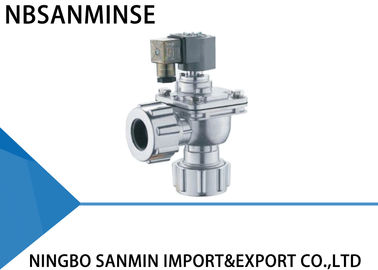

Sanmin Pneumatisches Pulsventil Hochleistung mit ADC12 Druckguss Körper Rohrverbindung Typ Staubdichtes Ventil
GOYEN Ähnlicher Typ
Rechtswinkelart
Das Pulsventil besteht aus einem Pilotenkopf, einem Zwerchfell und einem Aluminiumkörper.Das Membran wird aufgrund des Effekts von großem Druck in der geschlossenen Position gehalten.
Das Pulssignal verschwindet und die Feder der Armatur arbeitet sofort, um die bewegliche Stange wieder aufzunehmen, um das Ausgleichsloch zu schließen.Das Druckgas in der Hinterhöhle des Zwerchfells und die Feder arbeiten zusammen, um den Durchgang zu schließen, das Ventil hält die Reinigung.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
Materialkonstruktion
| Körper |
ADC12 Druckguss |
| Verstärkung |
430FR aus Edelstahl |
| Zwerchfell |
Nitril oder Viton |
| Frühling |
321 Edelstahl |
| Verbindungsmittel |
302 Edelstahl |
Technischer Parameter
|
Rechtswinkel |
Eingebettet |
Inline |
Stecker |
| Konstruktionsdruck |
00,3 bis 0,8 MPa |
0.2~0.8MPa |
00,3 bis 0,8 MPa |
0.2 ~ 1.0MPa |
| Arbeitsdruck |
00,3 bis 0,6 MPa |
0.2 bis 0,6 MPa |
00,3 bis 0,6 MPa |
0.2 bis 0,6 MPa |
| Umgebungstemperatur |
-25~60°C angepasst für niedrigere oder höhere Temperaturen |
| Relative Luftfeuchtigkeit |
≤ 85% |
| Arbeitsmittel |
Saubere Luft |
| Spannung |
AC220V/DC24V/AC110V/AC24V individuell angepasst |
| Schutzklasse |
IP65 |
| Die Lebensdauer des Diaphragmas |
Über eine Million Zyklen |
| Cv/Kv |
Rufen Sie uns für Details an. |
Häufige Ausfälle und Fehlerbehebung
| Verwendungszeitraum |
Ausfallphänomene |
Mögliche Ursache |
Fehlerbehebung |
| Während der Installation und Inbetriebnahme |
Die Ventile können nicht alle geöffnet werden, aber der führende Teil wirkt. |
Überprüfen Sie, ob der Gasdruck zu niedrig ist. |
Überprüfen Sie das Leck. |
| Einige Ventile funktionieren nicht, aber die anderen sind normal. |
Überprüfen Sie die Ventil Spirale Verbindung und Spirale |
Ersetzen Sie das Zubehör. |
| Die Ventile können nicht alle geschlossen werden, es gibt Leckagen, es gibt keine Möglichkeit, eine Gaskuppel zu errichten. |
Einige Ventile für dieselbe Gaskuppel lecken, was zu einem Leck aller Ventile führt. |
Überprüfen Sie das Leck. |
| Z-Ventil, Einlass und Blasschnauze sind rückwärts. |
Wieder installieren |
| Einige Ventile können nicht geschlossen werden. |
Es gibt Schmutz oder Trümmer auf der Membran, die den sich bewegenden Eisenkern blockieren. |
Reinigen Sie die Membran und überprüfen Sie, ob die Membran vollständig ist. |
| Ein Ventil schließt sich langsam. |
Die Membranöffnung ist blockiert. |
Die Membranöffnung abschleppen |
| Während der Anwendung |
Einige Ventile lecken, die Membran kann sich nicht dicht machen und das Ventil ist immer offen.
Ich bin ein kleines Mädchen.
|
Es gibt Schmutz oder Trümmer auf der Membran, der vordere Teil ist beschädigt, der bewegliche Eisenkern ist blockiert. |
Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftschleuse. |
| Die Spule ist heiß und ausgebrannt. |
Es ist zu lange eingeschaltet. |
Überprüfen Sie den Arbeitszustand des Steuerungssystems. |
| Die Spannung besteht, aber das Ventil funktioniert nicht. |
Die Membran ist beschädigt und die Öffnung blockiert. |
Ersetzen Sie die Zubehörteile rechtzeitig. |
| Die Umgebungstemperatur liegt unter -20°C. Das Ventil leckt und kann nicht geöffnet werden. |
Die Umgebungstemperatur ist zu niedrig und hier ist Frost im Ventil. |
Achten Sie auf die Isolierung und die Aufrechterhaltung der richtigen Temperaturen. |
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
