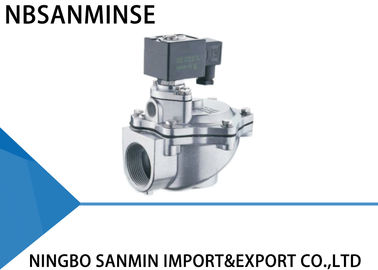

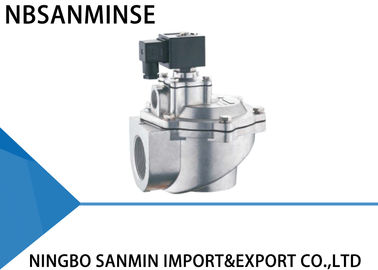

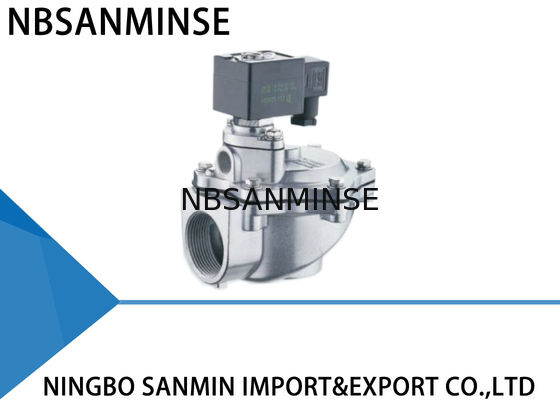

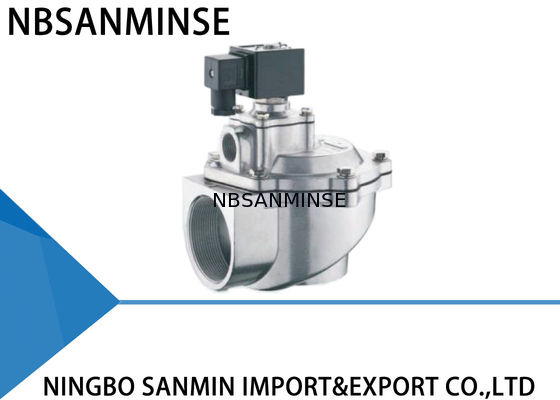

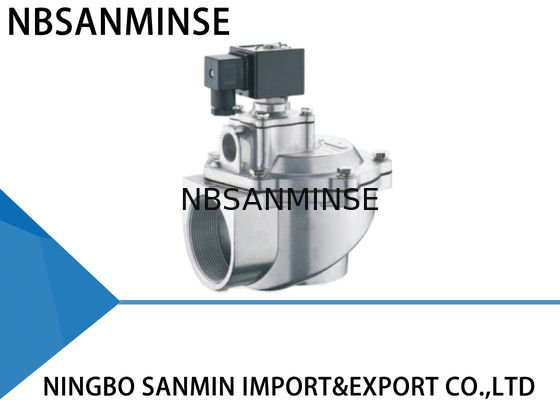

SANMIN QA-40S 50S 60S AC 220 Volt Pneumatisches Impulsventil 0,3–0,6 MPa ASCO-Typ Staubdichtes Magnetventil Baghouse-Ventil

SANMIN QA-40S 50S 60S AC 220 Volt Pneumatisches Impulsventil 0,3–0,6 MPa ASCO-Typ Staubdichtes Magnetventil Baghouse-Ventil

Verwendung

Das elektromagnetische Ventil (auch Membranventil genannt) ist der „Schalter“ für Druckluft im Staubreinigungssystem des Pulsbeutelfilters.Gesteuert durch die Ausgangssignale des Pulse-Jet-Steuergeräts reinigt es die Filterbeutel Zelle für Zelle von Staub, um den Widerstand des Schlauchfilters innerhalb des eingestellten Bereichs zu halten und so die Verarbeitungsfunktionen und die Staubsammeleffizienz des Schlauchfilters zu gewährleisten.

Bei elektromagnetischen Impulsventilen vom Typ Z handelt es sich um rechtwinklige Ventile mit einem 90-Grad-Winkel zwischen Einlass und Auslass, die sich für die Installationsverbindung zwischen der Gaskuppel und dem Blasrohr des Baghouses eignen und für einen guten Luftstrom und staubreinigende Impulse sorgen, die den Anforderungen entsprechen .

Arbeitsprinzip

Das elektromagnetische Impulsmembranventil besteht aus zwei Gaszellen.Wenn die Druckluft angeschlossen ist, gelangt sie durch die Öffnung in die Zelle des Rückenbeutels, der Druck in der Zelle des hinteren Gases drückt die Membran gegen den Auslass des Ventils und das elektromagnetische Ventil bleibt im „geschlossenen“ Zustand.

Wenn das elektromagnetische Impulsventil in seine ursprüngliche Position zurückkehrt.

Der Luftauslass der Rückgaszelle schließt sich und der Druck in der Rückgaszelle steigt, wodurch die Membran wieder dicht zusammengedrückt wird.

Die elektrischen Signale vom Impulsstrahlsteuergerät bewegen den Anker des elektromagnetischen Impulsventils.Der Luftauslass der Rückgaszelle öffnet sich und die Rückgaszelle verliert schnell an Druck, wodurch sich die Membran zurückbewegt und die Druckluft durch den Ventilauslass bläst.Das elektromagnetische Impulsventil geht in den „offenen“ Zustand.

Arbeitsprinzip

Das elektromagnetische Impulsmembranventil besteht aus zwei Gaszellen.Wenn die Druckluft angeschlossen ist, gelangt sie durch die Öffnung in die Zelle des Rückenbeutels, der Druck in der Zelle des hinteren Gases drückt die Membran gegen den Auslass des Ventils und das elektromagnetische Ventil bleibt im „geschlossenen“ Zustand.

Wenn das elektromagnetische Impulsventil in seine ursprüngliche Position zurückkehrt.

Der Luftauslass der Rückgaszelle schließt sich und der Druck in der Rückgaszelle steigt, wodurch die Membran wieder dicht zusammengedrückt wird.

Die elektrischen Signale vom Impulsstrahlsteuergerät bewegen den Anker des elektromagnetischen Impulsventils.Der Luftauslass der Rückgaszelle öffnet sich und die Rückgaszelle verliert schnell an Druck, wodurch sich die Membran zurückbewegt und die Druckluft durch den Ventilauslass bläst.Das elektromagnetische Impulsventil geht in den „offenen“ Zustand.

Materialkonstruktion
