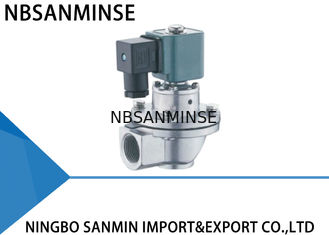

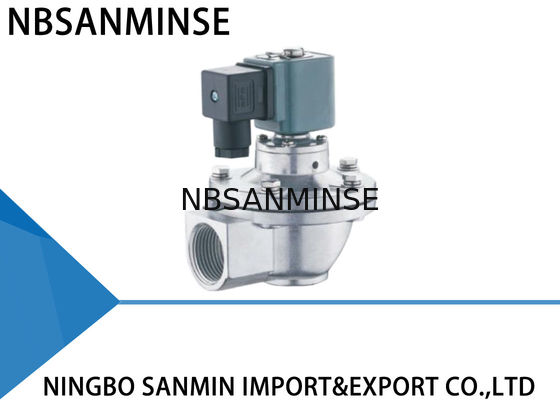

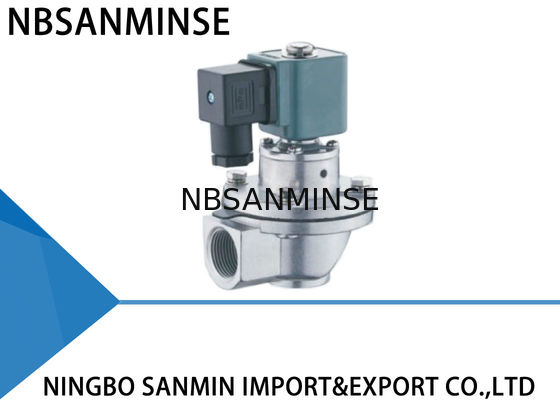

Rechtwinkliges pneumatisches Impulsventil, elektromagnetisches Impulsventil QD-Z-20 / 25 Serie SBFEC Typ
Das Impulsventil besteht aus einem Pilotkopf, einem Membran und einem Aluminiumventilgehäuse. Die Rückraumfläche der Membran ist größer als die Vorderseite. Die Membran wird aufgrund des hohen Drucks in der geschlossenen Position gehalten.
Das Impulssignal verschwindet und die Feder des Ankers arbeitet sofort, um den beweglichen Stab wiederherzustellen und das Ausgleichsloch zu schließen. Das Druckgas im Rückraum der Membran und die Feder arbeiten zusammen, um den Durchgang zu schließen, und das Ventil stoppt die Reinigung.
Das Dämpfungsloch in der Membran dient zur Dämpfung des Luftstroms, wenn der bewegliche Stab des Ankers zum Ausgleich angehoben wird, und zur Übertragung der Luft in den Rückraum, sobald das Ausgleichsloch geschlossen ist, um den Durchgang zu schließen und die Reinigung zu stoppen.
Häufige Fehler und Fehlerbehebung
Bei Installation und Inbetriebnahme
Fehlererscheinungen
1. Die Ventile können nicht alle geöffnet werden, aber der führende Teil funktioniert.
2. Einige Ventile funktionieren nicht, aber die anderen sind normal.
3. Die Ventile können nicht alle geschlossen werden. Es gibt Leckagen. Es ist nicht möglich, eine Gasglocke zu bilden.
4. Einige Ventile können nicht geschlossen werden. Es gibt Leckagen.
5. Ein Ventil schließt langsam.
1. Es befinden sich Schmutz oder Ablagerungen auf der Membran, der führende Teil ist beschädigt. Der bewegliche Eisenkern ist blockiert.
1. Überprüfen Sie den Gasglockendruck, um zu sehen, ob er zu niedrig ist.
2. Überprüfen Sie die Verbindung der Ventilspule und die Spule
3 (1). Y-Ventil. Einige Ventile für die gleiche Gasglocke lecken, was zu Leckagen bei allen Ventilen führt.
3 (2). Z-Ventil. Der Ventileinlass und die Blasdüse sind falsch montiert.
4. Es befinden sich Schmutz oder Ablagerungen auf der Membran, die den beweglichen Eisenkern blockieren.
5. Das Membranloch ist blockiert.
1. Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör, falls erforderlich.
1. Überprüfen Sie die Leckage
2. Ersetzen Sie das Zubehör
3 (1). Überprüfen Sie die Leckage
3 (2). Neu installieren
4. Reinigen Sie die Membran und prüfen Sie, ob die Membran vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung.
5. Reinigen Sie das Membranloch
Während der Nutzungsdauer
Fehlererscheinungen
1. Einige Ventile lecken. Die Membran kann nicht dicht schließen und das Ventil ist immer ein wenig geöffnet.
2. Spule ist heiß und durchgebrannt.
3. Spannung liegt an, aber das Ventil funktioniert nicht.
4. Die Umgebungstemperatur liegt unter -20°C. Das Ventil leckt und kann sich nicht öffnen.
Mögliche Ursache
1. Es befinden sich Schmutz oder Ablagerungen auf der Membran, der führende Teil ist beschädigt. Der bewegliche Eisenkern ist blockiert.
2. Es ist zu lange eingeschaltet gewesen.
3. Die Membran ist beschädigt und das Loch ist blockiert.
4. Die Umgebungstemperatur ist zu niedrig und es gibt Frost im Ventil.
Fehlerbehebung
1. Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör, falls erforderlich.
2. Überprüfen Sie den Betriebszustand des Steuersystems.
3. Ersetzen Sie das Zubehör rechtzeitig.
4. Achten Sie auf Isolierung und die Einhaltung der richtigen Temperaturen.
Materialkonstruktion
Körper
| ADC12 Druckguss |
Anker |
| 430FR Edelstahl |
Membran |
| Nitril oder Viton |
Feder |
| 321 Edelstahl |
Befestigungselemente |
| 302 Edelstahl |
Hochwertige Membranen müssen für alle Ventile ausgewählt und verwendet werden, wobei jedes Teil in jedem Herstellungsverfahren geprüft und gemäß allen Verfahren in die Montagelinie gebracht wird. Jedes fertige Ventil muss dem elektrifizierten Blasentest unterzogen werden. |
Technische Parameter
Rechtwinklig
|
Eingebettet |
Inline |
Stecker |
Konstruktionsdruck |
| 0.3~0.8MPa |
0.2~1.0MPa |
0.3~0.8MPa |
0.2~1.0MPa |
Arbeitsdruck |
| 0.3~0.6MPa |
0.2~0.6MPa |
Umgebungstemperatur |
0.2~0.6MPa |
Umgebungstemperatur |
| -25~60°C Kundenspezifisch für niedrigere oder höhere Temperaturen |
Relative Luftfeuchtigkeit |
| ≤85% |
Arbeitsmedium |
| Saubere Luft |
Spannung |
| AC220V/DC24V/AC110V/AC24V Kundenspezifisch |
Schutzart |
| IP65 |
Membranlebensdauer |
| Über eine Million Zyklen |
Cv/Kv |
| Rufen Sie uns für Details an |
F: Könnten Sie kostenlose Muster anbieten? |
A: Ja,
aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsbereich?
A: Unser Geschäftsbereich ist
Service von Exporteur-Automatisierungsteilen mit vollem Container und VerkaufLuftzylinder, Luftaufbereitung, Magnetventil,Luftventil,motorisiertes Ventil, Messingventil, Hydraulikventil, Hydraulikzylinder,Luft und Öl Fitting, Manometer usw.F:
Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
Messing, AluminiumMaterialbearbeitung. wie HochdruckDruckVentil / Magnetventil / elektrisches Ventil /Wasserventil/ pneumatisches Ventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können z.B. Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu vermeiden. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches gerades Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
| Gegenmaßnahmen bei extrem kalten Temperaturen |
Dichtungen |
Fluorkautschuk, PTFE |
| Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthetikfett (geringe Verdampfung) |
| Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kälteverfestigung verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie Schnee und Wind, mit Wärmeisolationsmaterialien umwickeln |
|
|
