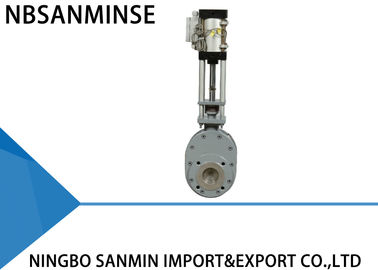

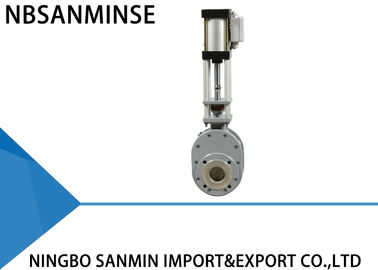

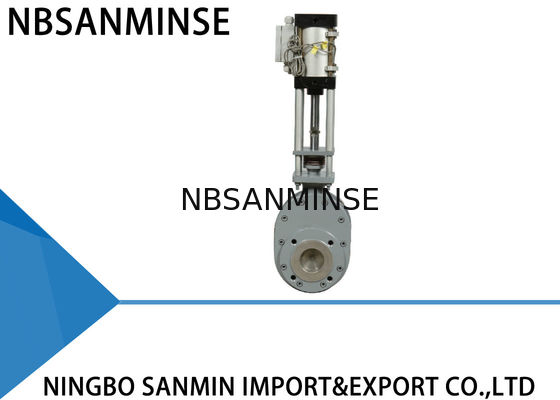

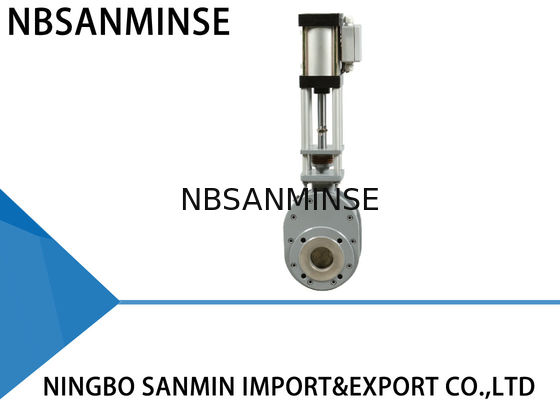

Pneumatisches abgrifffestes doppeltes Tellerableerventil-Einlass-/Ausgang-doppeltes Tellerableerventil-Balancen-Ventil

SMWZ644 (1)-10 (2)-DNB-(3) Pneumatisch verschleißfeste Doppelscheibenventil (Einlassventil/Auslassventil/Ausgleichsventil) Doppelschieber

Hauptleistung

Das Modell WZ644-10Q Doppelscheibenventil verwendet eine Doppelscheibenabdichtung, und die Dichtflächen bestehen aus verschleißfester Legierung oder Keramik. Die Dichtung ist 100% luftdicht und das Ventil erreicht eine lange Lebensdauer, insbesondere in Anwendungen. Folglich wird die allgemeine Systemzuverlässigkeit dramatisch erhöht.

Betriebsleistung

Wenn Luft in den oberen Zylinderanschluss eingeleitet wird, drückt die Kolbenstange die Doppelscheibe nach unten und das Ventil wird geschlossen. Wenn Luft in den unteren Zylinderanschluss eingeleitet wird, drückt die Kolbenstange die Doppelscheibe nach oben und das Ventil wird geöffnet. Eine zwischen den Scheiben und dem Dichtring angebrachte Druckfeder drückt die Scheiben gegen den Dichtring und ermöglicht auch eine vertikale Bewegung der Scheiben, was zur Kompensation der Wärmeausdehnung und -kontraktion der Teile beiträgt und unter allen Bedingungen eine luftdichte Abdichtung gewährleistet. Beim Betätigen des Ventils dreht sich die Doppelscheibe, um die Dichtflächen zu läppen und zu polieren. Wenn Produkt durch das Ventil fließt, wird jedes Material, das in die innere Kammer gelangt, durch die Wirbelstromwirkung entfernt. Daher ist das Ventil selbstreinigend. Eine zusätzliche Luftspülung kann vorgesehen werden, um eine CIP-Leistung (Clean-in-Place) zu gewährleisten. All diese Eigenschaften garantieren eine lange Lebensdauer des Ventils und erhöhen die Zuverlässigkeit Ihres Systems.

Anwendungen

Alle Staub-, Pulver- und Granulatprodukte in Kohlekraftwerken, Schmelzwerken, Eisen- und Stahlwerken, pharmazeutischen und chemischen Industrien.

Technische Parameter

Maximaler Betriebsdruck: 1,0 MPa

Maximaler Prüfdruck: 1,5 MPa

Betriebstemperatur: <200℃

Leckprüfdruck: 1,1 MPa

Installation und Anwendung

1. Stellen Sie vor der Installation sicher, dass der pneumatische Stellantrieb frei von Defekten wie Bruch und Vertiefung ist.

2. Stellen Sie sicher, dass der Anschlussflansch, die Baulänge, der maximale Betriebsdruck und der Nenndurchmesser den Anforderungen entsprechen.

3. Während der Installation dürfen die ursprünglich angezogenen Stehbolzen und Muttern nicht nachgestellt werden. Richten Sie die Mitte der beiden Rohrleitungen und den Ventildurchmesser koaxial aus. Halten Sie die Flanschfläche eben. Üben Sie gleichmäßig Kraft aus, um die Schraube festzuziehen.

4. Führen Sie nach der Installation Luft aus den oberen und unteren Zylinderanschlüssen ein, um zu prüfen, ob das Ventil normal geöffnet oder geschlossen werden kann.

5. Überprüfen Sie den Schalter (falls vorhanden), um zu sehen, ob er zuverlässig befestigt ist, ob seine Parameter mit der Stromquelle übereinstimmen und ob er unter vollständiger Öffnung und vollständiger Schließung korrekt arbeiten kann.

Fehlerbehebungsmethode

Hauptteile und Materialien

F: Können Sie kostenlose Muster anbieten?

A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und VerkaufLuftzylinder, Luftquellenaufbereitung, Magnetventil,Luftventil,motorisiertes Ventil, Messingventil, Hydraulikventil, Hydraulikzylinder, Luft- und Öl- Fitting, Manometer usw.

F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,

, Messing, AluminiumMaterialverarbeitung. wie HochdruckVentil / Magnetventil / elektrisches Ventil /Wasserventil/pneumatisches Ventil /Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?

A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.

F:

Gibt es eine Garantie?

A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.

Gegenmaßnahmen für Hochtemperaturumgebungen A:

Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu vermeiden. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.

G-Gewinde ist ein zylindrisches gerades Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.

F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²? A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg

F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,

Umgebung

heiß, starke Vibrationen usw.

F:Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt

Gegenmaßnahmen für Hochtemperaturumgebungen Gegenmaßnahmen für extrem kalte Umgebungen
