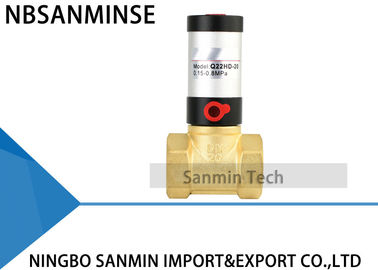

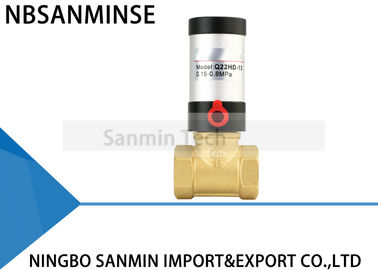

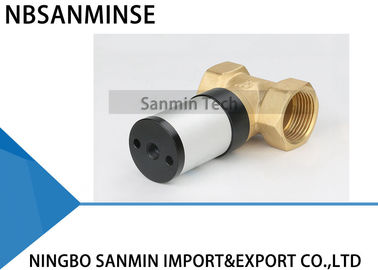

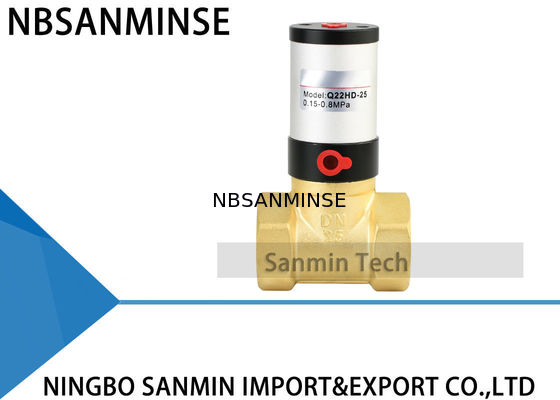

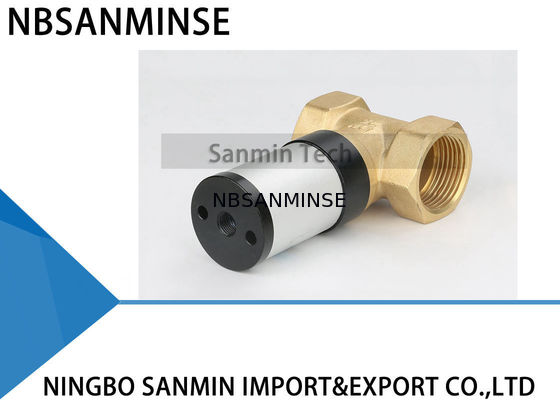

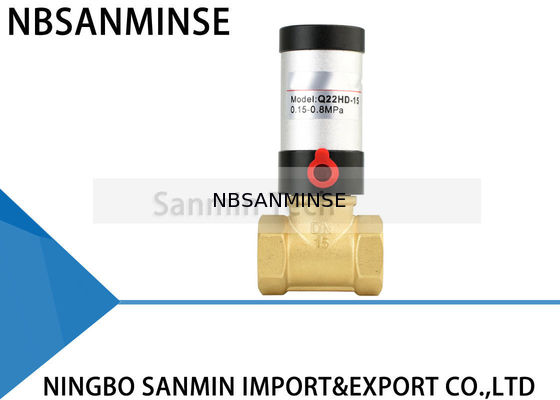

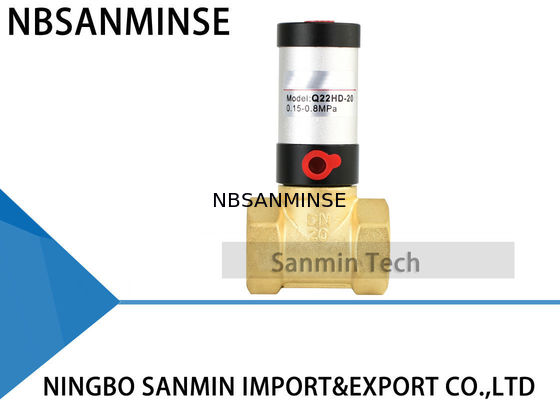

Q22HD Serie Pneumatikventil Messing Edelstahl Material Luftbetätigtes Kolbenventil
Abmessungen
| Modell |
A |
B |
C |
D |
M |
E |
Gewicht(g) |
| Q22HD-15 |
96 |
47 |
31 |
26 |
1/8" |
1/2" |
250 |
| Q22HD-20 |
102 |
54 |
31 |
33 |
1/8" |
3/4" |
330 |
| Q22HD-25 |
115 |
66 |
38 |
39.5 |
1/8" |
1" |
490 |
| Q22HD-32 |
143 |
77 |
46 |
48 |
1/8" |
1-1/4" |
820 |
| Q22HD-40 |
160 |
86 |
56 |
54 |
1/8" |
1-1/2" |
1050 |
| Q22HD-50 |
182 |
116 |
69 |
67 |
1/8" |
2" |
1680 |
Technische Parameter
| Modell |
Q22HD-15 |
Q22HD-20 |
Q22HD-25 |
Q22HD-32 |
Q22HD-40 |
Q22HD-50 |
| Nenndurchmesser |
15 |
20 |
25 |
32 |
40 |
50 |
| Anschlussgröße |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
| Arbeitsmedium |
Luft, Wasser, Öl |
| Arbeitsdruck |
0.2~0.6Mpa |
| Temperatur |
-5~60, -5~150 Grad Celsius (Hochtemperaturtyp) |
| KV |
4 |
5 |
10 |
25 |
25 |
40 |
Merkmal
Geringer Ansprechdruck des Ventils, hohe Empfindlichkeit, gute Dichtleistung, beliebige Einbaurichtung. Kategorie-Enddatum, Platten-, Einzel- und Doppelhub-Steuerstruktur. Jetzt weit verbreitet in Lebensmitteln, Medizin, Industrie, Waschen, Petrochemie, Metallurgie, Sprühen, Fahrzeugen und anderen Maschinen und Geräten.
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
2: Großer Lagerbestand für schnellen Versand.
3: Anpassung nach Ihrer Sonderanfrage.
4: Bereitstellung kostenloser Produktinformationen.
5: Zuverlässige Qualitätssicherung und aktiver Kundendienst.
6: Ein Jahr Qualitätsgarantie.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Ölanschlüssen Fitting, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl
,Messing, Aluminium Materialbearbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/Pneumatikventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen bei extrem kalten Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen bei Hochtemperaturumgebungen
Gegenmaßnahmen bei extrem kalten Umgebungen Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinrichtung |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kälte- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
| Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie Schnee und Eis, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
|
