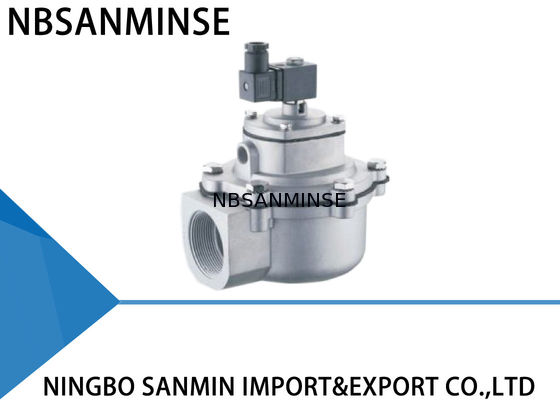

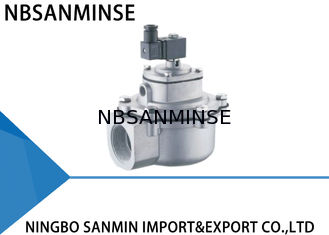

„Membranelektromagnetischer Impuls-Ventil Quart - Z des Doppelt-rechtwinkliges G2 - 50S

QT - Z - 50S TURBO Ähnlicher Typ Rechtwinklig G2 " Doppelmembran-Elektropulsmagnetventil

Technische Parameter

Verwendung

Das Elektropulsmagnetventil (auch Membranventil genannt) ist der "Schalter" für Druckluft in der Staubreinigungsblasanlage des Pulsbeutelfilters. Gesteuert durch die Ausgangssignale der Pulsstrahlsteuerungseinheit reinigt es den Staub zellenweise für die Filterbeutel, um den Widerstand des Staubabscheiders im eingestellten Bereich zu halten und somit die Verarbeitungsfunktionen und die Staubabscheideeffizienz des Staubabscheiders zu gewährleisten.

Z-Typ Elektropulsmagnetventile sind rechtwinklige Ventile mit einem 90-Grad-Winkel zwischen Einlass und Auslass, die für die Installationsverbindung zwischen dem Gasdom und dem Blasrohr des Staubabscheiders geeignet sind und einen guten Luftstrom und Staubreinigungsimpulse liefern, die den Anforderungen entsprechen.

Funktionsprinzip

Das elektromagnetische Puls-Membranventil besteht aus zwei Gaskammern. Wenn die Druckluft angeschlossen ist, strömt sie durch die Öffnung in die hintere Kammer. Der Druck in der hinteren Gaskammer drückt die Membran gegen den Auslass des Ventils und das Elektromagnetventil befindet sich im "geschlossenen" Zustand.

Die elektrischen Signale von der Pulsstrahlsteuerungseinheit bewegen den Anker des elektromagnetischen Pulsventils. Die Luftentweichung der hinteren Gaskammer öffnet sich und die hintere Gaskammer verliert schnell Druck, wodurch sich die Membran zurückbewegt und die Druckluft durch den Ventilauslass bläst. Das elektromagnetische Pulsventil befindet sich im "offenen" Zustand.

Wenn das elektromagnetische Pulsventil in seine ursprüngliche Position zurückkehrt.

Die Luftentweichung der hinteren Gaskammer schließt sich und der Druck in der hinteren Gaskammer steigt, wodurch die Membran wieder fest angedrückt wird.

Materialkonstruktion

Gehäuse: ADC12 Druckguss

Anker: 430 FR Edelstahl

Membran: Nitril oder Viton

Feder: 321 Edelstahl

Befestigungselemente: 302 Edelstahl

Für alle Ventile werden hochwertige Membranen ausgewählt und verwendet, wobei jedes Teil in jedem Herstellungsverfahren geprüft und gemäß allen Verfahren in die Montagelinie gebracht wird. Jedes fertige Ventil wird einem elektrifizierten Blasentest unterzogen.

Warum uns wählen

1: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
2: Großer Lagerbestand für schnelle Lieferung.

3: Musterbestellung & kleine Mengenbestellung sind akzeptabel.
4: Kundenspezifische Anpassung nach Ihren speziellen Wünschen.
5: Kostenlose Produktinformationen.
6: Zuverlässige Qualitätssicherung und aktiver Kundendienst

F: Könnten Sie kostenlose Muster anbieten?

A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen,  Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting,Manometern usw.

F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,

, Messing, AluminiumMaterialbearbeitung. wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile /pneumatische Ventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?A: Ja, wir können wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.

F:

Gibt es eine Garantie?

A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.

F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?

Gegenmaßnahmen für extrem kalte Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Dichtwirkung zu verbessern.

G-Gewinde ist ein zylindrisches gerades Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.

F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?

A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg F: Was verursacht normalerweise das Durchbrennen von Magnetspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,

Umgebung

heiß, starke Vibrationen usw.

F:

Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen

Gegenmaßnahmen für extrem kalte Umgebungen Dichtungen
