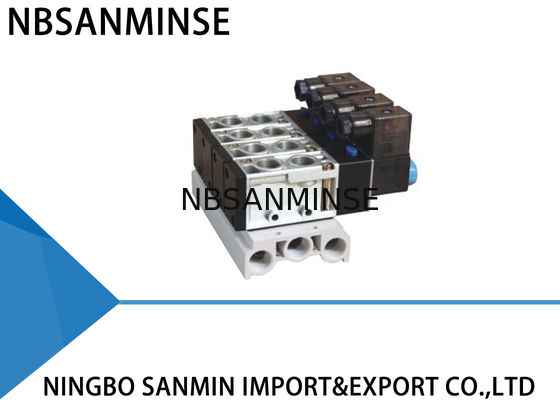

STV / A530 Magnetventil, Pneumatisches Regelventil G3 / 8 " Gewinde Rohr 0 . 15 ~ 0 . 8MPa Druck
Bestellcode
ST
V : Magnetventil

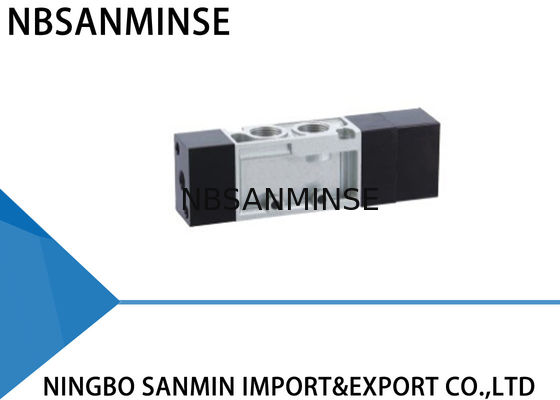

A : Pneumatisches Regelventil
Spezifikation : Fünf Anschluss
Serie : 3
Spule und Positionen

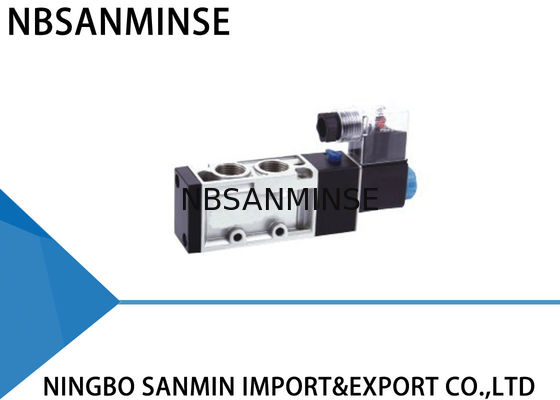

1 : Einzelspule Zweistellung

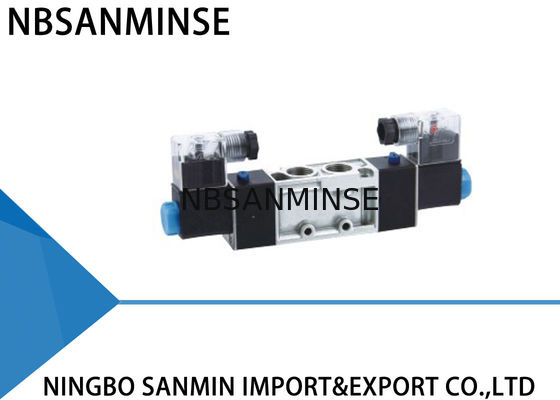

2 : Doppelspule Zweistellung
3C : Doppelspule Dreistellung Schließtyp
3E : Doppelspule Dreistellung Entlüftungstyp
3P : Doppelspule Dreistellung Drucktyp
Gewinderohr
10 : G3 / 8 "
Standardspannung
DC12V
DC24V
AC24V 50 / 60Hz
AC110V 50 / 60Hz
AC220V 50 / 60Hz
AC380V 50 / 60Hz
Spezifikation
| Modell |
STV531 - 10 |
STV532 - 10 |
STV533C - 10 |
STV533E - 10 |
STV533P - 10 |
| STA531 - 10 |
STA532 - 10 |
STA533C - 10 |
STA533E - 10 |
STA533P - 10 |
| Arbeitsmedium |
40 Mikron gefilterte Luft |
| Betätigungsart |
Interner Pilottyp |
| Gewinderohr |
Luftanschluss = Luftauslass = 3 / 8 “ Luftentlüftung 1 / 4 “ |
| Positionszählung |
Zwei – Position Fünf Anschluss |
Drei – Position Fünf – Anschluss |
| Betriebstemperatur ( ℃ ) |
- 5 ~ 60 ℃ |
| Querschnittsfläche |
30mm² ( Cv=1.67 ) |
18mm² ( Cv=0.1 ) |
| Arbeitsdruck ( MPa ) |
0.15 ~ 0.8 MPa |
|
Max. Druckfestigkeit
( MPa )
|
1.2MPa |
| Schutzart |
IP65 |
| Max. Schaltfrequenz |
5 Zyklen / Sekunde |
3 Zyklen / Sekunde |
| Spannungsbereich |
- 15 % ~ + 10 % |
| Kürzeste Anregungszeit |
0 . 05 Sekunde |
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
,Messing, Aluminium Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/pneumatische Ventile/ Luftzylinder / Hydraulikventile / HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das herstellen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Dichtungen G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen? A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkörper und der Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Umgebungen mit hohen Temperaturen oder extremer Kälte zu beachten?
SchwerpunktGegenmaßnahmen für Umgebungen mit hohen Temperaturen Gegenmaßnahmen für Umgebungen mit extremer Kälte
Dichtungen Fluorkautschuk, PTFE
| Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
| Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kühl- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Verhinderung von Kältekondensation |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten hinzufügen |
| Vermeiden Sie die Exposition gegenüber Wind und Schnee, wickeln Sie mit Wärmeisolationsmaterialien ein |
|
|
|
|
|
