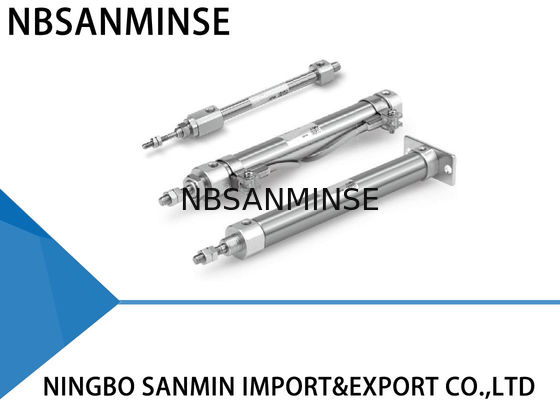

CJ2-Luftzylinder Standardtyp doppeltwirkend einfachstangig SMC Pneumatikzylinder
Spezifikationen
| Bohrungsgröße (mm) |
6 |
10 |
16 |
| Betätigung |
Doppeltwirkend, einfachstangig |
| Medium |
Luft |
| Prüfdruck |
1 MPa |
| Maximaler Betriebsdruck |
0,7 MPa |
| Minimaler Betriebsdruck |
Gummipuffer |
0,12 MPa |
0,06 MPa |
| Luftfederung |
- |
0,1 MPa |
| Umgebungs- und Medientemperatur |
Ohne Schalter: -10 °C bis 70 °C (kein Gefrieren)
Mit Schalter: -10 °C bis 60 °C (kein Gefrieren)
|
| Dämpfung |
Gummipuffer |
Gummipuffer / Luftfederung |
| Kühlung verstärken, effiziente Wasserentfernung |
Nicht erforderlich (nicht schmierend) |
| Kolbengeschwindigkeit |
Gummipuffer |
50 bis 750 mm/s |
| Luftfederung |
- |
50 bis 1000 mm/s |
| Zulässige kinetische Energie |
Gummipuffer |
0,012 J |
0,035 J |
0,090 J |
| Luftfederung (effektive Dämpfungslänge) |
- |
0,07 J
(9,4 mm)
|
0,18 J
(9,4 mm)
|
| Hublängentoleranz |
+1,0
0
|
Standardhübe
| Bohrungsgröße |
Standardhub |
Max. herstellbarer Hub |
| 6 |
15, 30, 45, 60 |
200 |
| 10 |
15, 30, 45, 60, 75, 100, 125, 150 |
400 |
| 16 |
15, 30, 45, 60, 75, 100, 125, 150, 175, 200 |
400 |
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und vollständige Serien von Pneumatikprodukten.
2: Musterbestellung und kleine Mengen sind akzeptabel.
3: Anpassung nach Ihrer Sonderanfrage.
4: Bereitstellung kostenloser Produktinformationen.
5: Großer Lagerbestand für schnellen Versand.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollen Containern und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen
,Messing, Aluminium Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/Pneumatikventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen bei extrem kalten Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Profilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Umgebungen mit hoher oder extrem niedriger Temperatur zu beachten?Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
Gegenmaßnahmen bei extrem kalten Umgebungen Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
| Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kältevernebelung verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie Schnee und Eis, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
|
