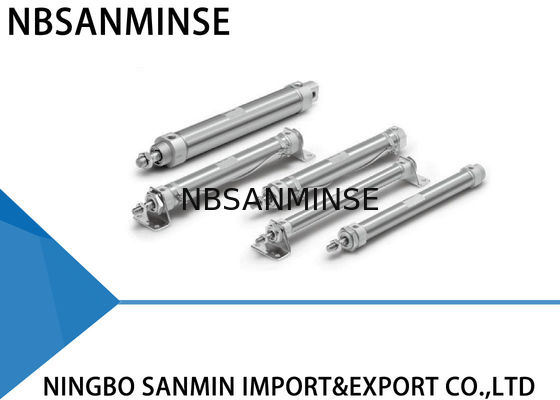

CM2 Standard Typ Doppelwirkender einfachwirkender Pneumatikzylinder mit einfachwirkendem Kolben
Spezifikation
| Bohrungsgröße (mm) |
20 |
25 |
32 |
40 |
| Typ |
Pneumatisch |
| Aktion |
Doppelwirkend, einfachwirkender Kolben |
| Flüssigkeit |
Luft |
| Prüfdruck |
1,5 MPa |
| Maximaler Betriebsdruck |
1,0 MPa |
| Minimaler Betriebsdruck |
0,05 MPa |
| Umgebungs- und Flüssigkeitstemperatur |
Ohne Magnetschalter: -10 °C bis 70 °C (kein Einfrieren)
Mit Magnetschalter: -10 °C bis 60 °C (kein Einfrieren)
|
| Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Nicht erforderlich (nicht schmierend) |
| Hublängentoleranz |
+1,4 mm
0 mm
|
| Kolbengeschwindigkeit |
50 bis 750 mm/s |
| Dämpfung |
Gummipuffer, Luftdämpfung |
| Zulässige kinetische Energie |
Gummipuffer |
Außengewinde |
0,27 J |
0,4 J |
0,65 J |
1,2 J |
| Innengewinde |
0,11 J |
0,18 J |
0,29 |
0,52 |
| Luftdämpfung (Effektive Dämpfungslänge (mm)) |
Außengewinde |
0,54 J
(11,0)
|
0,78 J
(11,0)
|
1,27 J
(11,0)
|
2,35 J
(11,8)
|
| Innengewinde |
0,11 J |
0,18 J |
0,29 J |
0,52 J |
Standardhübe
|
Bohrungsgröße
(mm)
|
Standardhub (mm) Hinweis 1) |
Max. herstellbarer Hub (mm) |
| 20 |
25, 50, 75, 100, 125, 150, 200, 250, 300 |
1000 |
| 25 |
1500 |
| 32 |
2000 |
| 40 |
Warum uns wählen
1: Anpassung nach Ihren speziellen Wünschen.
2: Bereitstellung kostenloser Produktinformationen.
3: Zuverlässige Qualität und aktiver Kundendienst
4: Ein Jahr Qualitätsgarantie
5: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und VerkaufLuftzylinder, Luftaufbereitung, Magnetventil,Luftventil,motorisiertes Ventil, Messingventil, Hydraulikventil, Hydraulikzylinder, Luft und Öl Fitting, Manometer usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen
,Messing, Aluminium Materialbearbeitung.wie HochdruckVentil / Magnetventil / Elektrowerkzeug Ventil / Wasserhahn/ Pneumatikventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin.
F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?
A: Ja, wir können wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen bei Hochtemperaturumgebungen
| Gegenmaßnahmen bei extrem kalten Umgebungen |
Dichtungen |
Fluorkautschuk, PTFE |
| Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
| Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kälte- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Dehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kältevermeidung |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie Schnee und Eis, mit Wärmedämmmaterialien umwickeln |
|
|
