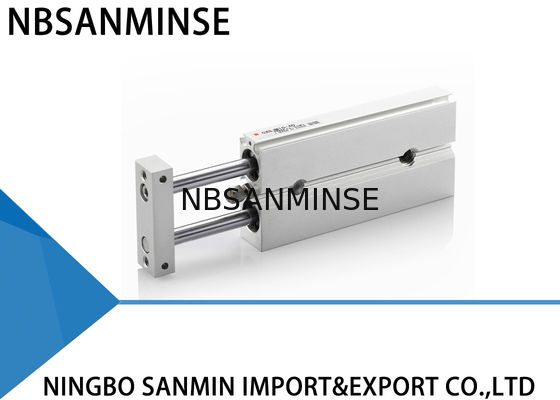

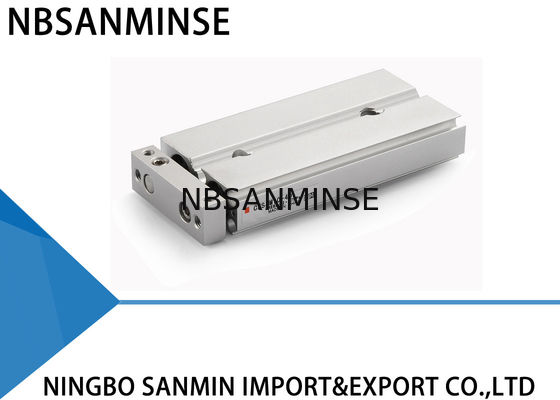

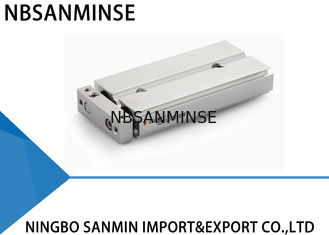

CXSJ Zylinder mit zwei Stäben / Kompakter Typ Pneumatischer Zylinder SMC ähnlicher Typ
Spezifikationen
| Größe der Bohrung (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Flüssigkeit |
Luft (Nicht Schmiermittel) |
| Beweisdruck |
10,05 MPa |
| Maximaler Druck |
0.7 MPa |
| Min Druck |
0.15MPa |
0.1MPa |
00,05 MPa |
| Umgebungstemperatur und Flüssigkeitstemperatur |
- 10 bis 60 °C (Kein Gefrieren) |
| Pistongeschwindigkeit |
30 bis 800 mm / s |
30 bis 700 mm / s |
30 bis 600 mm / s |
| Kissen |
Kautschukstoßfänger an beiden Enden |
| Schlagverstellbarer Bereich |
0 bis 5 mm im Vergleich zum Standardzug |
| Portgröße |
M3 × 0, 5 |
M5 × 0,8 |
RC (NPT, PF) 1 / 8 |
| Zulässige kinetische Energie |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Standardlauf (mm)
| Modell |
Standardschlag |
Herstellbarer Schlagbereich |
| CXSJ 6 |
10, 20, 30, 40, 50. |
60 bis 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75 |
80 bis 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100 |
110 bis 150 |
| CXSJ 20, 25, 32 |
110 bis 200 |
Typ des Hafenstranges
| Niedrig |
M-Garn |
φ 6 bis φ 25 |
| Rc 1 / 8 |
φ 32 |
| TN |
1 / 8 |
| Zentralbank |
G 1 / 8 |
Lagerart
M: Gleitlager
L: Kugelbuchlager
Rohrleitung
Null: Standard (φ 6 bis φ 32)
P: Achs ( φ 6, φ 10)
Größe der Bohrung / Schlag
| Größe der Bohrung |
Standardschlag |
| 6 |
10, 20, 30, 40, 50. |
| 10 |
10, 20, 30, 40, 50, 75 |
| 15 |
10, 20, 30, 40, 50, 75, 100 |
| 20 |
| 25 |
| 32 |
Automatischer Schalter
Null: Ohne automatischen Schalter (mit eingebauten Magneten)
Anzahl der automatischen Schalter
Nichts: 2 Stück
S: 1 Prozent
N: ¥n ¥stück
Warum haben Sie uns gewählt?
1: Verschiedene Stil für jede Produkte und komplett serielle pneumatische Produkte.
2Große Lagerbestände für schnelle Lieferungen.
3: Bieten Sie kostenlose Produktinformationen an.
4: Zuverlässige Qualitätssicherung und aktiver Kundendienst
5: Hohe Qualität zu günstigen Preisen.
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
