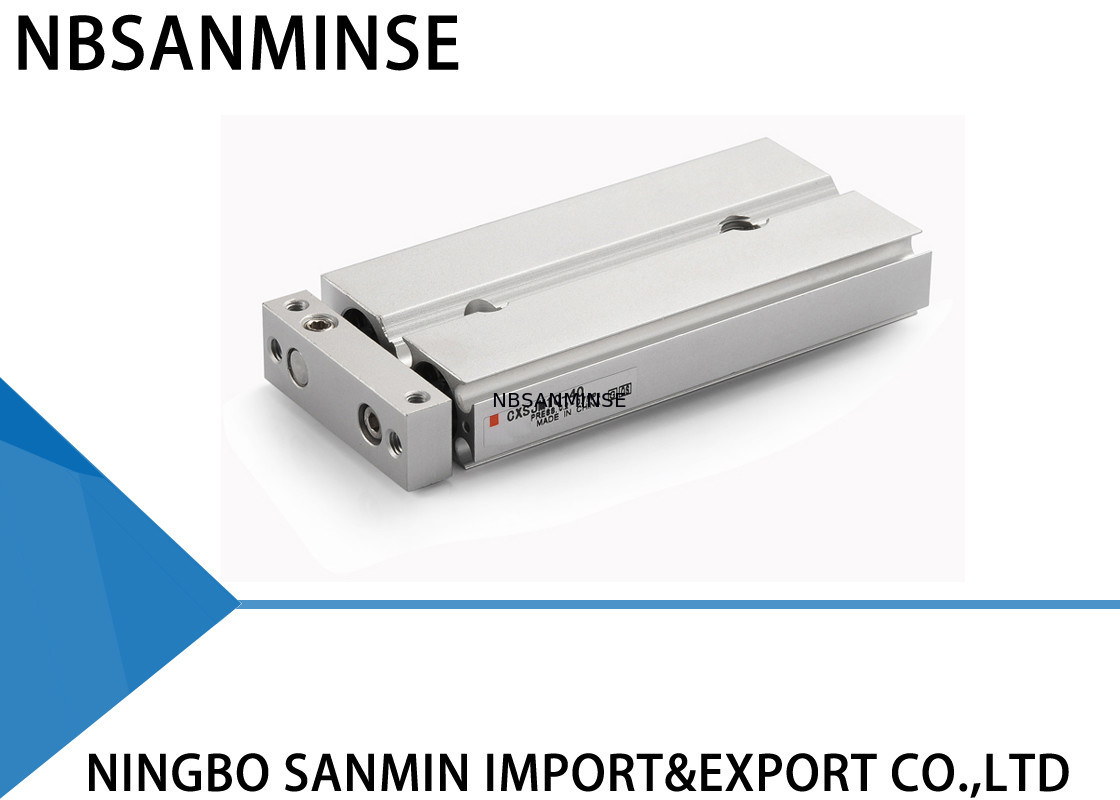

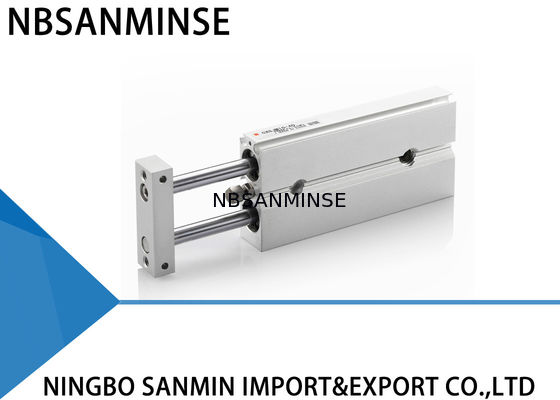

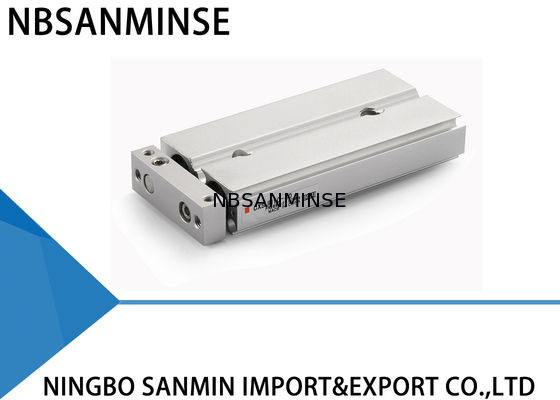

CXSJ Doppeltstangen-Zylinder / Kompakt-Pneumatikzylinder, SMC-ähnlicher Typ
Spezifikationen
| Bohrungsgröße (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Medium |
Luft (nicht geschmiert) |
| Prüfdruck |
1,05 MPa |
| Maximaldruck |
0,7 MPa |
| Minimaldruck |
0,15 MPa |
0,1 MPa |
0,05 MPa |
| Umgebungs- und Medientemperatur |
-10 bis 60 °C (kein Gefrieren) |
| Kolbengeschwindigkeit |
30 bis 800 mm/s |
30 bis 700 mm/s |
30 bis 600 mm/s |
| Dämpfung |
Gummipuffer an beiden Enden |
| Einstellbereich des Hubs |
0 bis -5 mm im Vergleich zum Standardhub |
| Anschlussgröße |
M3 × 0,5 |
M5 × 0,8 |
RC (NPT, PF) 1/8 |
| Zulässige kinetische Energie |
0,016 J |
0,064 J |
0,095 J |
0,17 J |
0,27 J |
0,32 J |
Standardhub (mm)
| Modell |
Standardhub |
Herstellbarer Hubbereich |
| CXSJ 6 |
10, 20, 30, 40, 50 |
60 bis 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75 |
80 bis 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100 |
110 bis 150 |
| CXSJ 20, 25, 32 |
110 bis 200 |
Anschlussgewindetyp
| Keine |
M-Gewinde |
Ø 6 bis Ø 25 |
| Rc 1/8 |
Ø 32 |
| TN |
NPT 1/8 |
| TF |
G 1/8 |
Lagertyp
M: Gleitlager
L: Kugellager
Verrohrung
Keine: Standard (Ø 6 bis Ø 32)
P: Axial (Ø 6, Ø 10)
Bohrungsgröße / Hub
| Bohrungsgröße |
Standardhub |
| 6 |
10, 20, 30, 40, 50 |
| 10 |
10, 20, 30, 40, 50, 75 |
| 15 |
10, 20, 30, 40, 50, 75, 100 |
| 20 |
| 25 |
| 32 |
Autoswitch
Keine: Ohne Autoswitch (mit eingebautem Magneten)
Anzahl der Autoswitches
Keine: 2 Stück
S: 1 Stück
N: "n" Stück
Warum uns wählen
1: Vielfältige Stile für jedes Produkt und vollständige Serien von Pneumatikprodukten.
2: Großer Lagerbestand für schnellen Versand.
3: Kostenlose Produktinformationen.
4: Zuverlässige Qualität und aktiver Kundendienst.
5: Hohe Qualität zu wettbewerbsfähigen Preisen.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab. Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen,Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und ÖlFittingen, Manometernusw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl
, Messing, AluminiumMaterialbearbeitung herstellen. wie HochdruckVentile / Magnetventile / elektrische Ventile /Wasserventile /Pneumatikventile / Luftzylinder/ Hydraulikventile / HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte Pneumatik- und Hydraulik- und Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen für extrem kalte Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei Pneumatikkomponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen
Gegenmaßnahmen für extrem kalte Umgebungen Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftaufbereitung |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kälte + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
| Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Einwirkung von Wind und Schnee, mit Wärmedämmmaterialien umwickeln |
|
|
|
|
