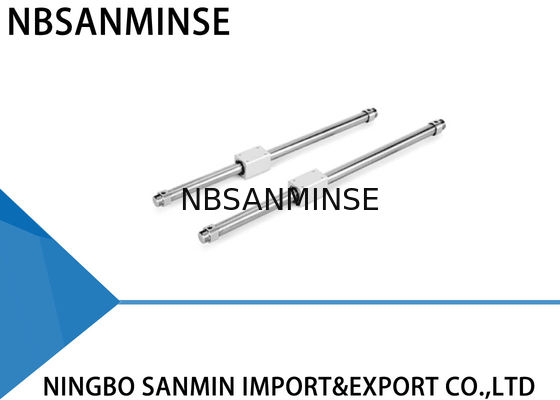

CY3B / CY3R Magnetisch gekoppelter stangenloser Zylinder / Grundtyp Pneumatikzylinder
Spezifikation
| Bohrungsgröße ( mm ) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
| Medium |
Luft |
| Prüfdruck |
1,05 MPa |
| Maximaldruck |
0,7 MPa |
| Mindestdruck |
0,16 |
0,16 |
0,16 |
0,16 |
0,15 |
0,14 |
0,12 |
0,12 |
0,12 |
| Umgebungs- und Medientemperatur |
- 10 bis 60 °C ( keine Vereisung ) |
| Kolbengeschwindigkeit |
50 bis 500 mm / s |
| Dämpfung |
Gummipuffer |
| Luftversorgungseinheit |
Nicht erforderlich ( Nicht schmierend ) |
| Montage |
Direktmontagetyp |
| Montagerichtung |
Horizontal, geneigt, vertikal |
| Magnetische Haltekraft ( N ) |
19,6 |
53,9 |
137 |
231 |
363 |
588 |
922 |
1471 |
2256 |

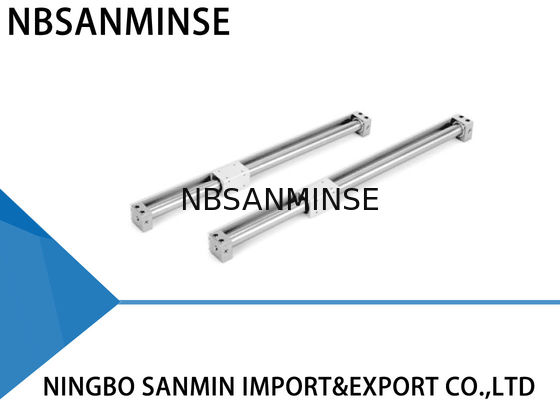

CY3R: Direktmontagetyp
CY3B: Grundtyp
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und vollständige Serien von pneumatischen Produkten.
2: Großer Lagerbestand für schnellen Versand.
3: Kostenlose Produktinformationen.
4: Zuverlässige Qualitätssicherung und aktiver Kundendienst
5: Ein Jahr Qualitätsgarantie
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl Fitting, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen
,Messing, Aluminium Materialverarbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile/Pneumatikventile /Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?
A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
Gegenmaßnahmen für Hochtemperaturumgebungen A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²? A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt
Gegenmaßnahmen für Hochtemperaturumgebungen Gegenmaßnahmen für extrem kalte Umgebungen
| Dichtungen |
Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
| Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
| Metallkomponenten |
Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
| Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
| Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
