Aluminiumgehäuse Explosionssicherheit Magnetimpulsventil 55°C 0,3-0,7Mpa 19W
ContPerson : Ina Chen
Telefonnummer : 0086-15168536055
WhatsApp : +8615168536055
Min Bestellmenge : | 20 pc | Preis : | Negotiation |
---|---|---|---|
Verpackung Informationen : | Plastiktaschen, Kästen, Karton, Palette oder als Kunden-Rat | Lieferzeit : | Verhandlung |
Zahlungsbedingungen : | L / C, T / T, Western Union | Versorgungsmaterial-Fähigkeit : | Verhandlung |
Herkunftsort: | China | Markenname: | NBSANMINSE |
---|---|---|---|
Zertifizierung: | ISO9001 | Modellnummer: | QG-Z-40S, QG-Z-50S, QG-Z-62S, QG-Z-76S |
Detailinformationen |
|||
Standard-oder Nonstandard: | Standard | Druck: | 0 . 3 - 0. 8MPa |
---|---|---|---|
Leistung: | Magnetspule | Body: | Aluminium |
Membran: | Doppelte Membran | Struktur: | Andere |
Material: | Legierung | Hafen-Größe: | G1-1/2“, G2“, G2-1/2“, G3“ |
Temperatur von Medien: | normale Temperatur | Media: | Andere |
Medium: | Saubere Luft | Armatur: | Edelstahl 430FR |
Typ: | Rechtwinklige Art | ||
Markieren: | hydraulic valve solenoid coil,replacement solenoid coil |
Produkt-Beschreibung

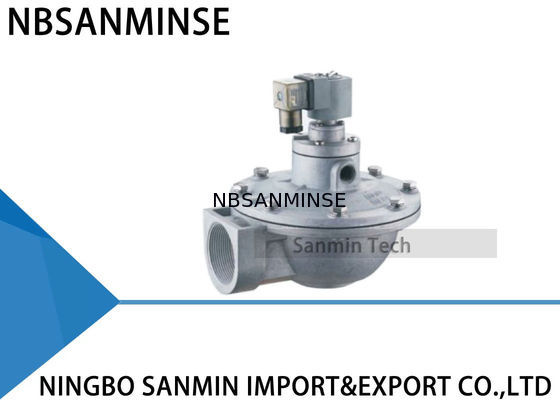

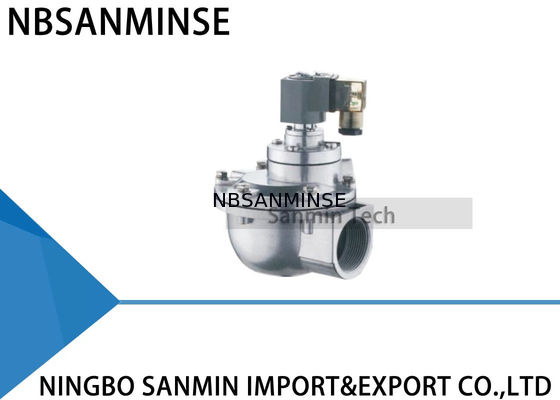

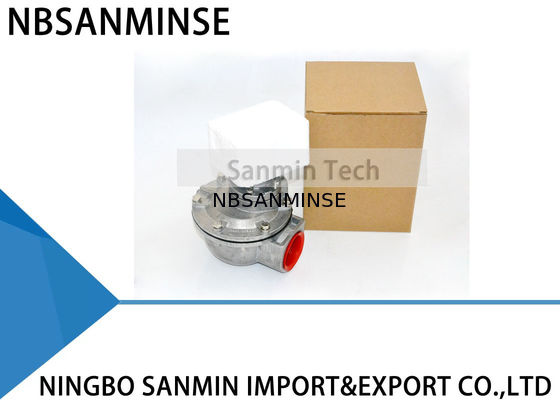

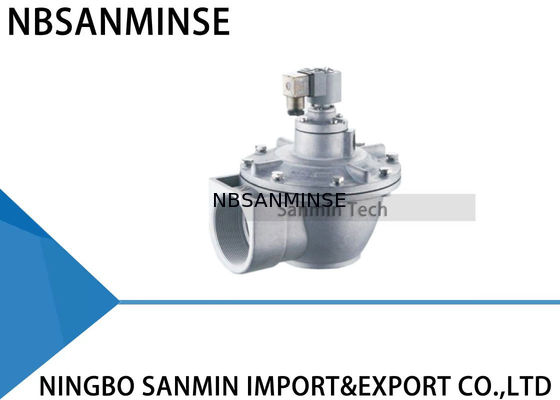

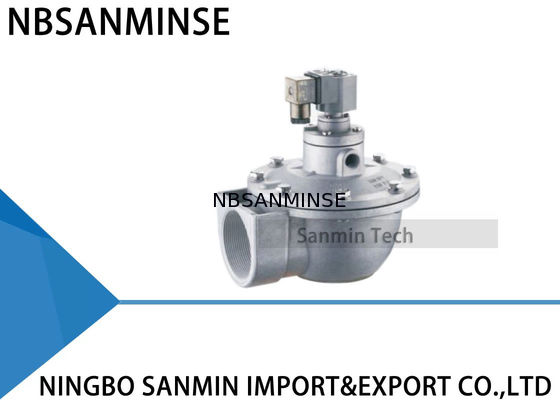

Nbsanminse Qg - Z 1-1/2 2 2-1/2 3 Zoll ersetztes Goyen-Solenoid-Impuls-Ventil-Staub-Kollektor-Doppelt-Membranventil
15 = G1/2“ |
20 = G3/4“ |
25 = G1“ |
35 = G1-1/4“ |
40 = G1-1/2“ |
50 = G2“ |
62 = G2-1/2“ |
75 = G3“ |
76 = G3“ |
89 = G3“ |
102 = G4“ |
Impulsventil wird aus Versuchskopf-, Membran- und Ventilaluminiumkörper verfasst. Der hintere Hohlraumbereich der Membran ist größer als das vordere. Die Membran wird in der geschlossenen Position wegen des Effektes des großen Drucks gehalten.
Elektrischer Impulsprüfer senden Eingangssignale, damit die elektromagnetische Armatur die bewegliche Stange anzieht. Unclose das balancierende Loch, zum des Druckgases im hinteren Hohlraum der Membran schnell freizugeben; das Druckgas im vorderen Hohlraum halten die Membran, um den Durchgang zu öffnen und das Ventil fängt an zu säubern.
Das Impulskennzeichen verschwindet und der Frühling der Armatur funktioniert sofort, um die bewegliche Stange wieder aufzunehmen, um das balancierende Loch zu schließen. Das Druckgas im hinteren Hohlraum der Membran und der Frühlingsarbeit zusammen, zum des Durchganges zu schließen, den das Ventil aufhört zu säubern.
Das Dämpfungsloch in der Membran arbeitet, um den Luftstrom Dämpfung, wenn die bewegliche Stange der Armatur für das Balancieren und die Luft zum hinteren Hohlraum durchzufahren halten, sobald das balancierende Loch geschlossen wird, um den Durchgang zu schließen und zu säubern aufzuhören.
Technischer Parameter
Rechtwinklig | Eingebettet | Inline | Stecker | |
Prüfdruck | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
Arbeiten-Druck | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
Umgebende Temperatur | -25~60℃ besonders angefertigt für niedrigere oder höhere Temperatur | |||
Relative Luftfeuchtigkeit | ≤85% | |||
Funktions-Medium | Reine Luft | |||
Spannung | AC220V/DC24V/AC110V/AC24V besonders angefertigt | |||
Schutz-Klasse | IP65 | |||
Membranleben | Über eine Million Zyklen | |||
Cv/Kv | Rufen Sie uns für Detail an |
Materieller Bau
Körper | ADC12 sterben Form |
Armatur | Edelstahl 430FR |
Membran | Nitril oder viton |
Frühling | Edelstahl 321 |
Befestiger | Edelstahl 302 |
Verbreiteter Fehler und Störungssuche
Verwenden Sie Zeitraum
|
Ausfallphänomene
|
Möglicher Grund
|
Fehlersuche
|
Während der Installation und der Beauftragung
|
Die Ventile können nicht alle geöffnet sein, aber das führende Teil fungiert.
|
Überprüfen Sie den Gashaubendruck, zu sehen, wenn er zu niedrig ist.
|
Überprüfen Sie das Durchsickern
|
Einige Ventile funktionieren nicht, aber die anderen sind normal.
|
Überprüfen Sie die Ventilspulenverbindung und umwickeln Sie
|
Ersetzen Sie die Zusätze
|
|
Alle Ventile können nicht geschlossen sein. Es gibt Durchsickern. Es gibt keine Weise, eine Gashaube herzustellen.
|
Y-Ventil. Einige Ventile für die gleiche Gashaube lecken und so verursachen Durchsickern für alle Ventile.
|
Überprüfen Sie das Durchsickern
|
|
Z-Ventil. Der Ventileinlaß und die Schlagmündung sind rückwärts installiert.
|
Installieren Sie wieder
|
||
Einige Ventile können nicht geschlossen sein. Es gibt Durchsickern.
|
Es gibt etwas Schmutz, oder Rückstand auf der Membran, II blockiert den beweglichen Eisenkern.
|
Säubern Sie die Membran und prüfen Sie, ob die Membran komplett ist. Überprüfen Sie den beweglichen Eisenkern und -Luftschleuse.
|
|
Ein Ventilschließen ist langsam.
|
Die Membranöffnung wird blockiert.
|
Baggern Sie die Membranöffnung aus
|
|
Während des Gebrauchszeitraums
|
Einige Ventile lecken. Die Membran kann nicht fest schließen und das Ventil ist immer offenes a
wenig.
|
Es gibt etwas Schmutz, oder Rückstand auf der Membran, das führende Teil wird beschädigt. Beweglicher Eisenkern wird blockiert.
|
Säubern Sie die Membran und prüfen Sie, ob das Membranstück komplett ist. Überprüfen Sie den beweglichen Eisenkern und die Luftschleuse. Ersetzen Sie die Zusätze gegebenenfalls.
|
Spule ist heiß und brennt aus.
|
Sie ist zu lange eingeschaltet worden.
|
Überprüfen Sie die Arbeitsbedingung des Kontrollsystems.
|
|
Spannung existiert, aber das Ventil funktioniert nicht.
|
Membran wird beschädigt und die Öffnung wird blockiert.
|
Ersetzen Sie die Zusätze in der Zeit.
|
|
Umgebende Temperatur ist unter -20℃. Das Ventil leckt und kann sich nicht öffnen.
|
Umgebende Temperatur ist zu niedrig und ist hier Frost im Ventil.
|
Beachten Sie Temperaturen der Isolierung und der Instandhaltung richtige.
|
