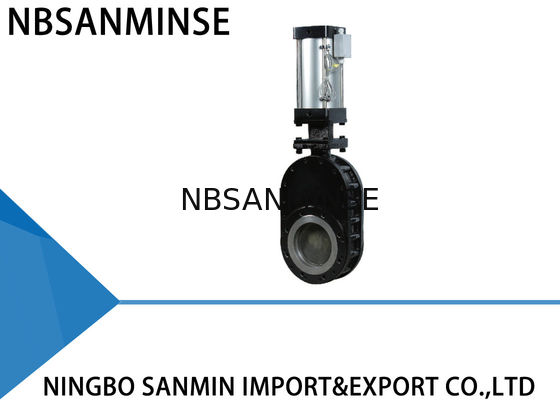

Kundenspezifische Luft-scheibenartiges Rückschlagventil für die pharmazeutischen/chemischen Industrien

Produkt-Beschreibung

Kundenspezifische Luft-scheibenartiges Rückschlagventil für die pharmazeutischen/chemischen Industrien







---

Hauptleistung



Vorbildliches WZ644-10Q Doppeldiskettenventil benutzt ein Doppeltes - Diskettendichtung und Dichtflächen werden von der haltbaren Legierung oder keramisch gemacht. Die Dichtung ist luftdichtes 100% und das Ventil erzielt eine lange Nutzungsdauer, besonders in den Anwendungen. Infolgedessen wird Gesamtsystemzuverlässigkeit drastisch erhöht.



Betriebsverhalten



Wenn Luft in den oberen Zylinderhafen eingeführt wird, drückt die Kolbenstange die Doppeldiskette runter und das Ventil ist geschlossen. Wenn Luft in den unteren Zylinderhafen eingeführt wird, drückt die Kolbenstange die Doppeldiskette hoch und das Ventil ist geöffnet. Die Druckfeder, die zwischen die Disketten und den Siegelring, Kräfte lassen die gesetzt wird, Disketten die Disketten gegen den Siegelring und auch vertikale Bewegung der Disketten zu, die die Hilfen, zum der thermischen Expansion und der Kontraktion der Teile zu kompensieren und eines luftdichten Verschlusses unter allen Bedingungen sicherzustellen. Wenn sie das Ventil betätigt, dreht sich die Doppeldiskette, um die Dichtflächen einzuhüllen und zu polieren. Wenn Produkt das Ventil durchfließt, wird jedes mögliches Material, welches die innere Kammer einträgt, durch Turbulenzflussaktion entfernt. Folglich ist das Ventil selbstreinigend. Das Zuluftbereinigen kann zur Verfügung gestellt werden, um Sauber-inplatzleistung sicherzustellen. Alle diese Eigenschaften garantieren einem langen Service lofe für das Ventil und erhöhen die Zuverlässigkeit Ihres Systems.



Anwendungen



Irgendein Staub, Pulver und granulierten Produkte in den Eisens und Stahlwerk-, pharmazeutischen und chemischenindustrien des Kohlekraftwerks, der Schmelzer.



Technische Parameter



Maximum-Betriebsdruck: 1.0MPa



Maximaler Berstdruck: 1.5MPa



Betriebstemperatur: <200℃



Durchsickern-Berstdruck: 1.1MPa





Installation und Anwendung



1. Vor Installation vergewissern Sie sich, dass der pneumatische Auslöser frei von allen möglichen Defekten wie Bruch und konkav ist.



2. Vergewissern Sie sich des gemeinsamen Flansches, der strukturellen Länge, maximalen des Betriebsdrucks und des Nenndurchmessers werden übereingestimmt mit Anforderungen.



3. Während der Installation, Bolzen und Nüsse nachregulieren nicht gelassen, die ursprünglich befestigt worden sind. Richten Sie die Mitte von zwei Rohrleitungen und von Ventildurchmesser aus, um koaxial zu sein. Halten Sie die Flanschfläche flach. Wenden Sie gleichmäßig Kraft auf, um den Bolzen festzuziehen.



4. Nach Installation führen Sie Luft von den oberen und untereren Zylinderhäfen ein, um zu sehen, ob das Ventil normalerweise geöffnet sein oder geschlossen werden kann.



5. Backe der Bedienschalter (beim Existieren) zu sehen, ob es zuverlässig befestigt wird, ob sein Parameter mit ZugangsEnergiequelle übereingestimmt wird und ob er unter vollständiger Öffnung und vollen schließend Bedingungen richtig arbeiten kann.







Störungssuche-Methode



Probleme	Ursache	Störungssuche-Methode
Durchsickern in der Dichtfläche	Schmutz zwischen Diskette und Dichtfläche	Entfernen Sie den Schmutz
	Beschädigen Sie zu den Siegelringpaaren	Reparieren Sie oder ersetzen Sie
Durchsickern in der Flanschverbindung	Der Bolzen wird ungleich geschraubt	Schrauben Sie gleichmäßig den Bolzen
	Beschädigen Sie zur Flanschfläche	Reparieren Sie die Flanschfläche
	Beschädigen Sie zur Distanzscheibe	Ersetzen Sie die Distanzscheibe
Ventil kann richtig geöffnet sein oder geschlossen werden nicht	Staubablagerung	Entfernen Sie Staub regelmäßig
	Unzulänglicher Luftdruck, schweres Durchsickern	Reparieren Sie Luftzufuhrrohrleitung
	Pneumatische Komponenten sind und verlorenes efficlency gealtert worden	Ersetzen Sie die geschädigten Komponenten
Durchsickern der Ringdichtung	Das Anfüllen ist gealtert worden und getragen worden streng	Ersetzen Sie das Anfüllen





Installationsmaß, Entwurfszeichnung





Modell (a-Reihen)	DN	L	d	K	D	H	Nanometer	2-A
WZ644-10Q-40	40	120	84	110	150	443	4-M16	2-G1/4
WZ644-10Q-50	50	120	99	125	165	463	4-M16	2-G1/4
WZ644-10Q-65	65	120	118	145	180	528	4-M16	2-G1/4
WZ644-10Q-80	80	120	132	160	195	558	8-M16	2-G1/4
WZ644-10Q-100	100	120	156	180	215	601	8-M16	2-G1/4
WZ644-10Q-125	125	160	184	210	250	730	8-M16	2-G3/8
WZ644-10Q-150	150	160	211	240	285	798	8-M16	2-G3/8
WZ644-10Q-175	175	160	241	270	315	894	8-M16	2-G3/8
WZ644-10Q-200	200	160	266	295	340	958	8-M16	2-G1/2
WZ644-10Q-225	225	160	294	325	370	1028	12-M20	2-G1/2





Hauptteile und Materialien



Einzelteil	Name	Material	Einzelteil	Name	Material
1	Ventilkörper	Duktiles Eisen	5	Verbindungst-stück	Formstahl
2	Seitenventilkörper	Duktiles Eisen	6	Endstöpsel	45#Steel
3	Dichtungsring	Kohlenstoffstahl + spezielle Legierung	7	Verbindung des Halses	Hodular-Roheisen
4	Dise	Kohlenstoffstahl + spezielle Legierung	8	Aluminium des pneumatischen Auslösers	Aluminiumzylinder
