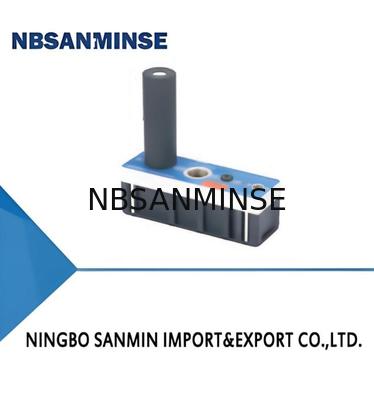

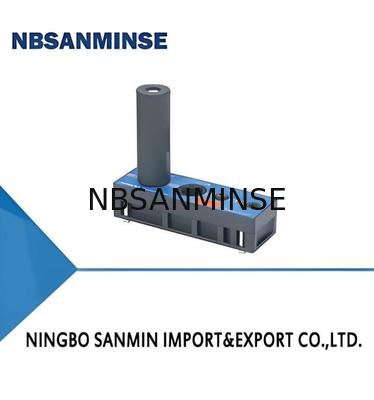

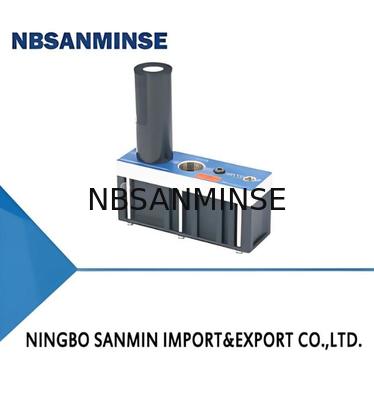

AM/AL/AH Series Multistage Vacuum Generator
AM/AL/AH Series Multistage Vacuum Generator
Kontakt

AM/AL/AH Serie Mehrstufige Vakuumgeneratoren

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Markenname: NBSANMINSE
Model Number: AM25L

Detailinformationen
Rated air supplypressure bar: 6.0 Max. vacuumlevel -kPa: 81
Max. vacuumflow NL/min: 360 Air consumption NL/min: 105
Noise level dB(A): 81

Produkt-Beschreibung

Eigenschaften
◇ Energieeffiziente mehrstufige Düsenkonstruktion
◇ Es hat eine sehr starke Saugkraft
◇ Verschiedene Spezifikationen für Luftzufuhr- und Vakuumanschlüsse
◇ Energieeinsparungssystem (ES) ist optional
Vorteile
◇ Schnelle Evakuierung im niedrigen Vakuumbereich,Kostenreduzierung und Verkürzung
Arbeitszyklus
◇ Er kann einen großen Vakuumfluss erzeugen, alle porösen Werkstücke schnell behandeln
und sicher
◇ Es können verschiedene Fäden verwendet werden
◇ Beim Umgang mit luftdichten Werkstücken sparen Sie Druckluft
Anwendungen
◇ Der mehrstufige Vakuumgenerator eignet sich für Kartons,
Verpackungsmaterialien und poröse Materialien
◇ Für Arbeitsbedingungen mit hohem Vakuumdurchfluss und schneller Evakuierung
und weniger Luftverbrauch
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 0
Struktur
◇(1) Hauptkörper
◇ (2) Vakuumdetektor
◇ (3) Schalldämpfer
◇ (4) AVersorgungshafen
◇ (5) Befestigungsstütze
◇ (6) ESEnergieeinsparungssystem
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 1
AM   25 L   - Das ist AD.   - Nein.   - ES
①     ②        ③     ④      ⑤      ⑥
1Serie 2Spezifikation 3Verbindungsplatte 45Fischerei 5Nicht-Rücklaufventil    6Steuervorrichtung
AM-Universaltype 25L 50L 75L D N-NBR Null-Default, ohne Rücklaufventil    Null-Standard, ohne
(-92 kPa) 100L 125L 150L B E-EPDM A-Wird nicht zurückgegeben    - Das Gerät.
AL-Large Wacuum-Durchflussart 255075  AD F-Fuoine reiben Ber    B-Energiesparsystem
(-81 kPa) 100125150  E

   Nur für AM-25L/50L
AH-Hohe Vakuumstufe Typ 40120 (siehe Tabelle 1)

   AL-25/50
(-100,8 kPa)



   AH-40
Anschlussplattentabelle1
 Verbindung
  Platte		 Luft Versorgung Hafen ") Vakuum Hafen ) Abgase Hafen Verbindung
Platte  Material		 Anwendung Vakuum Gen Rattenfisch
 D NPSF1/8 G3/4 G3/4 KKS AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 KKS
 AD G1/4 G3/4 G3/4 Aluminiumlegierung
 E NPT1/4 NPT3/4 NPT3/4 Aluminiumlegierung
 D G1/4 G1 G1 KKS Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.
 B NPT1/4 NPT1" NPT1" KKS
 AD G1/4 G1 G1 Aluminiumlegierung
 E NPT1/4 NPT1* NPT1* Aluminiumlegierung
Auswahl - AM-Serie
  Modell/
  Spezifikation		 25 L 50 L 75 L 100 L 125 L 150 L
  AM□-D-N AM25L-D-N AM50L-D-N AM75L-D-N AM100L-D-N AM125L-D-N AM150L-D-N
  AM□-D-N-A AM25L-DNA AM50L-DNA AM75L-DNA AM100L-DNA AM125L-D-N-A AM150L-D-N-A
  AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES



  AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
  AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-BNA AM125L-B-N-A AM150L-B-N-A
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-N-A AM25L-AD-N-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
  AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES



  AM□-E-N AM25L-E-N AM50L-E-N AM75L-E-N AM100L-E-N AM125L-E-N AM150L-E-N
  AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
Auswahl-AL-Serie
Modell/
Spezifikation		 25  50  75  100  125  150
AL□-D-N Die in Absatz 1 genannten Anforderungen gelten nicht. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die Angabe der Größenordnung ist in Anhang I zu finden. Die in Absatz 1 genannten Anforderungen gelten nicht. Die in Absatz 1 genannten Anforderungen gelten nicht.
AL□-D-N-A AL25-DNA Die Angabe der Angabe der Angabe der Angabe der Angabe Die Daten sind in der Tabelle 1 aufgeführt. Die Angabe der Angabe der Angabe der Angabe der Angabe AL125-D-N-A Die Angabe der Angabe der Angabe der Angabe der Angabe
AL□-D-N-A-ES Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten.



AL□-B-N Die in Absatz 1 genannten Bedingungen gelten nicht. Die in Absatz 1 genannten Anforderungen gelten nicht. Die in Absatz 1 genannten Bedingungen gelten nicht. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Bedingungen gelten nicht. Die in Absatz 1 genannten Angaben sind zu beachten.
- Das ist nicht wahr. AL25-B-N-A Die Daten sind in der Tabelle 1 aufgeführt. Die Angabe der Größenordnung ist in Anhang I Nummer 2 zu finden. Die Angabe der Angabe der Angabe der Angabe des Antrags Der Ausdruck "Alpha" ist nicht mehr zu verstehen. Die Angabe der Größenordnung ist in Anhang I Nummer 2 zu entnehmen.
AL□-AD-N Der Wert der Verbrennungsmenge ist zu messen. Der Wert der Verbrennungsmenge ist zu messen. Die Angabe der Größenordnung ist in Anhang I Nummer 2 zu finden. Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums zu finden. Die in Absatz 1 genannten Angaben sind zu beachten. Die Angabe der Größenordnung ist in Anhang I zu finden.
AL□-ADNA-A AL25-AD-N-A Die Angabe der Größenordnung ist in Anhang I zu entnehmen. AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES Die in Absatz 1 genannten Angaben sind zu beachten. Die Daten werden in der Tabelle aufgeführt. ·


Die Ausgabe der Ausgabe wird in der Liste aufgeführt. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Bedingungen gelten nicht. Die in Absatz 1 genannten Angaben sind zu beachten. Der Wert der Verpackung ist zu messen. Die in Absatz 1 genannten Bedingungen gelten nicht. Die in Absatz 1 genannten Bedingungen gelten nicht.
- Ich weiß nicht, was ich sagen soll. Der Wert der Verpackung ist zu messen. Der Wert der Verpackung ist zu messen. Die Angabe der Größenordnung ist in Anhang I Nummer 2 zu finden. Die Angabe der Angabe der Angabe der Angabe des Antrags Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.
Auswahl -AH-Serie
Modell/
Spezifikation		 40  120
AHO-D-N AH40-D-N AH120-D-N
AHO-D-N-A AH40-DNA AH120-D-N-A
- Das ist nicht wahr. AH40-D-N-A-ES
AH□-B-N AH40-B-N AH120-B-N
Siehe auch: AH40-B-N-A AH120-B-N-A
AH□-AD-N AH40-AD-N Einheit für die Berechnung der Nomenklatur
- Das ist nicht nötig. AH40-AD-N-A AH120-AD-N-A
- Das ist nicht wahr. AH40-AD-N-A-ES
H-E-N AH40-E-N AH120-E-N
AHO-E-N-A AH40-ENA Einheit für die Berechnung der Aufwandsbeihilfe
Technische Parameter
Modell Bewertet Luft
Versorgung Druck
Bar		 Max, du bist ein guter Mann.
Vakuumniveau
-Kra		 Maximal
Vakuum Durchfluss
NL/min		 Luft
Verbrauch
NL/min		 Geräusche
Niveau
dB ((A)		 Arbeiten
Temperatur
°C		 Gewicht
9		 Empfehlung
(Schlauch Außen Ich bin hier.
Luftversorgung Hafen		 Verstärkt Schlauch - Ich weiß nicht.
(Verbundene Schlauch Innerdia.)
Vakuum Hafen
AL25 6.0  81  360  105  81  -10 bis 80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10 bis 80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10 bis 80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10 bis 80 837  φ10 φ25
AL125 6.0  81  1,170 480  82  -10 bis 80 1,075 φ12 φ32
AL150 6.0  81  1,230 620  81  -10 bis 80 1,075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10 bis 80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10 bis 80 837  φ12 φ19
Technische Parameter
Modell Ratedair
Versorgungsdruck
Bar		 Max, du bist ein guter Mann.
Vakuum Niveau
-KPa		 Max, du bist ein guter Mann.
Vakuum Durchfluss
NL/min		 Luft
Verbrauch
NL/min		 Geräusche
Niveau
dB ((A)		 Arbeiten
Temperatur
°C		 Gewicht
g		        Empfehlung
(Hoo) - Ein anderer Tag.
Luftversorgungshafen		 Ich habe mich nicht gefreut.
(Mredhoseinner) (Siehe unten.)
Vakuumport
AM25L 3.4  92  360  116  80  -10 bis 80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10 bis 80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10 bis 80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10 bis 80 837  φ10 φ25
AM125L 3.4  92  1,150 545  82  -10 bis 80 1,075 φ12 φ32
AM150L 3.4  92  1,200 655  82  -10 bis 80 1,075 φ12 φ32
AM25L 6.0  89  420  185  80  -10 bis 80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10 bis 80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10 bis 80 837  φ10 φ25
AM100L 6.0  89  1,010 720  81  -10 bis 80 837  φ10 φ25
AM125L 6.0  89  1,400 780  82  -10 bis 80 1,075 φ12 φ32
AM150L 6.0  89  1,500 810  82  -10 bis 80 1,075 φ12 φ32
Vakuumdurchfluss ((NL/min) bei verschiedenen Vakuumstufen ((-kPa)
Modell Luft Versorgung
Druck
Bar		          Luft
Verbrauch
     NL/min		 0  10  20  30  40  50  60  70  80  90  Max, du bist ein guter Mann.
Vakuum  Niveau
-KPa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1,150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1,200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11
89
AM100L 6.0  720  1,010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1,400 1,120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1,500 1,110 630  560  385  315  210  65  26  - 89
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 2
EVakuumzeit (s/L) bis zu unterschiedlichen Vakuumniveaus (kPa)
Modell Luftversorgung
Druck
Bar		 Luft
Verbrauch
NL/min		    10  20     30  40     50     60  70     80  90  Max, du bist ein guter Mann.
Vakuum  Niveau
-KPa
AM25L 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
AM50L 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
AM75L 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
AM100L 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
AM25L 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550
89
AM50L 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780
89
AM75L 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700
89
AM100L 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470
89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560
89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  - 89
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 3
Vakuumdurchfluss ((NL/min) bei unterschiedlichen Vakuumniveaus ((-kPa)
Modell Luftversorgung
Druck
Bar		 Luft
Verbrauch
NL/min		 0  10  20  30  40  50  60  70  Max, du bist ein guter Mann.
Vakuumniveau
-KPa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1,170 720  541  350  200  150  125  65  81
AL150 6.0  620  1,230 760  560  410  210  160  148  85  81
Evakuierungszeit (s/L) bis zu unterschiedlichen Vakuumniveaus (kPa)
Modell Luft Versorgung
Druck
Bar		 Luft
Verbrauch
NL/min		   10  20  30  40  50  60  70  Max, du bist ein guter Mann.
Vakuum  Niveau
-KPa
AL25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
AL50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
AL75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
AL100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
AL125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
AL150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 4
Vakuumdurchfluss ((NL/min) bei verschiedenen Vakuumstufen ((-kPa)
Modell Luft  Versorgung
Druck
Bar		 Luft
Verbrauch
NL/min		 0  10  20  30  40  50  60  70  80  90  99        Max, du bist ein guter Mann.
Vakuum  Niveau
        -KPa
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
Evakuierungszeit (s/L) bis zu unterschiedlichen Vakuumniveaus (kPa)
Modell Luft  Versorgung
Druck
Bar		          Luft
Verbrauch
     NL/min		 10  20  30  40  50  60  70  80  90  99          Max, du bist ein guter Mann.
Vakuum  Niveau
       -KPa
AH40 6.0  155440  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 5AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 6AM/AL/AH Serie Mehrstufige Vakuumgeneratoren 7
◇ Anmerkung:Das Montagezubehör-Set umfasst 2 L-Behälter und 4 Schrauben für die Verbindungsplatte B und E
