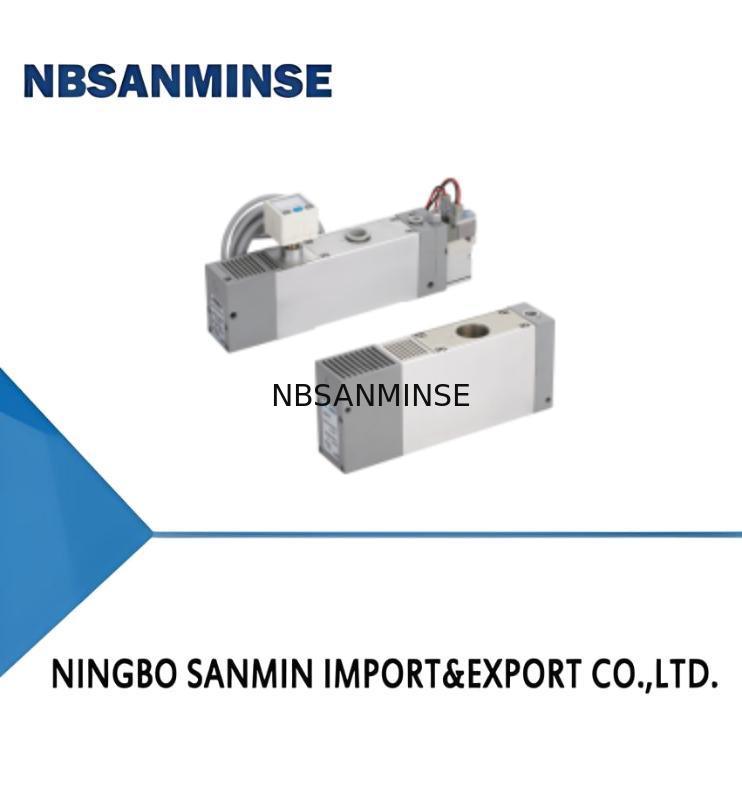

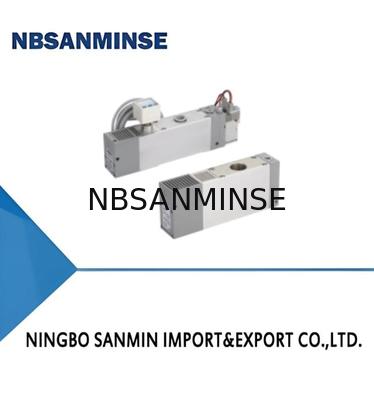

AZL-Serie Mehrstufiger Vakuumgenerator

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Markenname:	NBSANMINSE
Model Number:	AZL112

Detailinformationen
Rated air supply pressure bar:	4.0	Max. vacuum level -kPa:	84
Max. vacuum flow NL/min:	100	Air consumption NL/min:	63
Noise level dB(A):	70

Produkt-Beschreibung

Eigenschaften

◇ Mehrstufige und energieeffiziente Konstruktion

◇ Elektromagnetikventil und Druckschalter sind optional

◇ Eingebauter Vakuumfilter und Schalldämpfer

◇ Vertikal- und seitliche Montageöffnungen sind optional

Vorteile

◇ Der Vakuumfluss kann erhöht, der Luftverbrauch gespart und die

Arbeitszyklus

◇ Die Steuerung ist optional, es ist kein separater externer Anschluss erforderlich

um Platz zu sparen und Kosten zu senken

◇ Geräusche minimieren, Filter können ausgetauscht werden

◇ Es gibt verschiedene Wege, die Anlage zu ermöglichen.

Anwendungen

◇ Geeignet für die Handhabung von Kartons, Metallblechen und Kunststoffen

◇ Geeignet für Anlässe, bei denen ein großer Vakuumfluss erforderlich ist, schnell

Evakuierung und geringer Luftverbrauch

Struktur

◇ (1) Druckschalter

◇ (2) Vertikal befestigtes Loch

◇ (3) Seitenbefestigungsloch

◇ (4) Auspuffanschluss

◇ (5) Vakuumanschluss

◇ (6) Luftzufuhranschluss

◇ (7) Vakuumauslassventil

◇ (8) Vakuumversorgungsventil

Wie kann man

AZL 112-A - DCN
① ② ③ ④
1Serie	2Diameter der Düse			3Steuerventil							4Digitaler Vakuumdruckschalter
AZL	112-1 × φ1,2 mm			Null-Ventil ohne Vakuumzufuhr							Null -Standard, ohne externen Vakuumanschluss
	212-2 × φ1,2 mm			und Vakuumauslassventil							NP - mit Vauumport Rc1/8, ohne Druckschalter
				A-Mit Vakuumversorgungsventil							DCN-Verbunddruckschalter
				und Vakuumauslassventil							(-100,0~100,0kPa),2NPN+V ((1-5V)
											DCP-Verbindungsdruckschalter
											(-100,0~100,0kPa),2PNP+V ((1-5V)
Auswahl-AZL112-Serie Auswahl-AZL212-Serie
Modell/Kontrolle Ventil Nichts ohne Kontrolle Ventil			Mit A Vakuum Versorgung Ventil Vakuum Freisetzung Schlechte						Modell/Kontrolle Ventil A-mit Vakuum Versorgung Schleim
									Nichts ohne Kontrolle Ventil						Vakuum Freisetzung Ventil
AZL112			AZL112-A						AZL212						·
AZL112-NP			AZL112-A-NP						AZL212-NP
Zulassung für den Betrieb von Fahrzeugen			Zulassung für die Verwendung von Zellstoff						Zulassung für den Betrieb von Fahrzeugen						·
AZL112-DCP			AZL112-A-DCP						AZL212-DCP						·
Technische Parameter
Modell	Bewertet Luft Versorgung Druck Bar		Max, du bist ein guter Mann. Vakuum Niveau -KPa		Max, du bist ein guter Mann. Vakuum Durchfluss NL/min		Luft Verbrauch NL/min			Geräusche Niveau dB ((A)			Arbeiten Temperatur °C			Empfohlen h Luft Versorgungshafen (P)			Die Ich bin hier. (mm) Vakuum Hafen (V)
AZL112	4.0		84		100		63			70			5 bis 50			φ6			φ12
AZL212	4.0		84		200		126			77			5 bis 50			φB			φ12
○Anmerkung:Der maximale Druck von 7BAT wird in einem Versorgungsdruckbereich von 2 bis 5 bar empfohlen.
Vakuumdurchfluss ((NL/min) bei verschiedenen Vakuumstufen ((-kPa)
Modell	Luft Versorgung Druck Bar	Luft Verbrauch NL/min		0		10	20	30		40		50		60		70	80	Max, du bist ein guter Mann. Vakuum Niveau -KPa
AZL112	4.0	63		100.0		65.0	26.0	20.0		18.5		13.0		8.0		5.0	2.8	84
AZL212	4.0	126		200.0		150.0	52.0	40.0		30.0		25.0		15.0		8.0	3.0	84
Evakuierungszeit (s/L) bis zu unterschiedlichen Vakuumniveaus (kPa)
Modell	Luftversorgung Druck Bar	Luft Verbrauch NL/min		10		20	30		40		50		60		70		80	Max, du bist ein guter Mann. Vakuum Niveau -KPa
AZL112	4.0	63		0.05		0.17	0.40		0.67		1.07		1.63		2.46		3.9	84
AZL212	4.0	126		0.02		0.08	0.25		0.42		0.65		0.98		1.52		2.46	84
