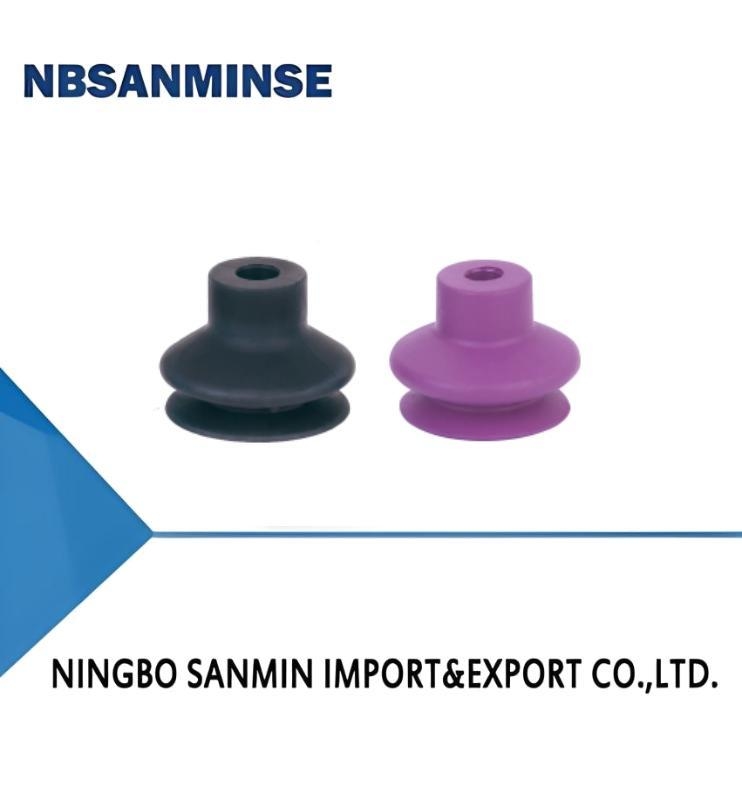

SBA-Serie 1.5 Bellows Saugbecher

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Markenname:	NBSANMINSE
Model Number:	SBA6

Detailinformationen
Pull-out force N:	1.4	Inner volume cm³:	0.1
Min. curved radius of workpiece mm:	2	Recommended hose dia. mm:	4
MPQ pcs:	10

Produkt-Beschreibung

Eigenschaften

◇ 1.5 Schläger

◇ Spezielle Materialien, die hohem Temperaturverhalten standhalten, sind optional

◇ Verschiedene Größen zur Auswahl

Vorteile

◇ Einfach auf die unebene Oberfläche des Werkstücks zu passen, buffert

◇ Kann bei hoher Temperatur mit einem Werkstück umgehen

◇ Die Ausrüstung kann wiederholt verwendet werden, was die Kosten für den Kunden erheblich senkt

◇ Geeignet für Werkstücke unterschiedlicher Größe und Form

Anwendungen

◇ Handhabung von Werkstücken mit unebenen Oberflächen, wie z. B. Karton,

Karton, gecampertes Werkstück, Rohr usw.

◇ Handhabung von hochtemperaturen Kunststoff-Injektionsteilen, Metallblechen,

Glas usw.

◇ Handhabung glatter Holzplatten, glatter Stahlplatten usw.

Struktur

◇ 1.5 Schleudern, große Druckgeschwindigkeit

◇ Saugbecher und -anlagen sind aufgeteilt, tragen Teile

kann separat ersetzt werden

◇ Mark-freier Stecker ist optional, ohne Markierung zu greifen

SBA 33 N-G2M -PK.
① ③ ④ ⑤
1Serie	2 Durchmesser		③Material und Härte		4Verbindungsfaden		5Besondere Spezifikation
SBA	6 -φ6 mm	27-φ27 mm	N - NBR	55	Null - Nur Saugbecher		Typ Nil-Standard
	11-φ11mm	33-mit33mm	Ws-weißes Silikon	50	Faden mit einer Breite von mehr als 50 mm, jedoch nicht mehr als 150 mm		PK-Zeichenfreier Stecker
	14-φ14 mm	43-in43mm	HD-Hochtemperatur/Mark frei	60	G1M-G1/8 männliche Gewinde
	16-φ16 mm	53-in53mm	NR-Naturkautschuk	40	G2M-G1/4 männliche Gewinde
	20 bis 20 mm	63-mit63mm			M5F-M5×0,8 weibliche Fäden
	22 bis 22 mm	78-mit 78 mm			G1F-G1/8 weiblicher Faden
	25 bis 25 mm				G2F-G1/4 weiblicher Faden
Auswahl
Modell		Verbindung Gewinde M-Mann Gewinde				F-Frau Gewinde
SBA6□		SBA6□-M5M				SBA6□-M5F
SBA11□		5BA11□-M5M SBA11□-G1M				5BA11□-M5F 5BA11□-G1F
SBA14□		SBA14□-M5M SBA14□-G1M				SBA14□-M5F SBA14□-G1F
SBA16 □		SBA16□-M5M SBA16□-G1M				5BA16□-M5F 5BA16□-G1F
SBA20□		SBA20□-M5M SBA20□-G1M				SBA20□-M5F SBA20□-G1F
SBA22□		5BA22□-M5M SBA22□-G1M				5BA22□-M5F 5BA22□-G1F
SBA25□		SBA25□-M5M SBA25□-G1M				SBA25□-M5F SBA25□-G1F
SBA27□		5BA27□-G2M				5BA27□-G2F
SBA33□		SBA33□-G2M				SBA33□-G2F
SBA43□		5BA43□-G2M				SBA43□-G2F
SBA53□		SBA53□-G2M				SBA53□-G2F
SBA63□		5BA63□-G2M				SBA63□-G2F
SBA78□		SBA78□-G2M				SBA78□-G2F

Auswahl-mit Markierung freier Stecker
Modell		M-Mann Gewinde			F-Frau Gewinde
SBA11□-PK SBA14□-PK		SBA11□-M5M-PK SBA11□-G1M-PK			SBA11□-M5F-PK SBA11□-G1F-PK
		5BA14□-M5M-PK SBA14□-G1M-PK			5BA14□-M5F-PK 5BA14□-G1F-PK
SBA16□-PK		5BA16□-M5M-PK SBA16□-G1M-PK			5BA16□-M5F-PK SBA16□-G1F-PK
SBA20□-PK		SBA20□-M5M-PK SBA20□-G1M-PK			SBA20□-M5F-PK 5BA20□-G1F-PK
SBA22□-PK		SBA22□-M5M-PK SBA22□-G1M-PK			SBA22□-M5F-PK SBA22□-G1F-PK
SBA25□-PK		5BA25□-M5M-PK SBA25□-G1M-PK			5BA25□-M5F-PK 5BA25□-G1F-PK
SBA27□-PK		SBA27□-G2M-PK			5BA27□-G2F-PK
SBA33□-PK		5BA33□-G2M-PK			5BA33□-G2F-PK
SBA43□-PK SBA53□-PK		SBA43□-G2M-PK			5BA43□-G2F-PK
		5BA53□-G2M-PK			5BA53□-G2F-PK
Technische Parameter
Modell	Auszug Kraft N		Innenvolumen cm3	Min. gekrümmt Radius von Werkstück mm	Gewicht 9	Empfohlen Schlauch Ich bin hier. mm	MPQ Stück
SBA6	1.4		0.1	2	0.2	4	10
SBA11	3.8		0.2	10	1.0	6	10
SBA14	5.0		0.4	13	1.1	6	10
SBA16	6.7		0.8	20	1.4	6	10
SBA20	10.7		1.2	30	1.5	6	5
SBA22	15.2		1.4	25	2.2	6	5
SBA25	17.3		3.2	20	3.1	6	5
SBA27	24.0		3.4	23	4.7	6	5
SBA33 SBA43	39.6		4.8	40	7.2	6	5
	64.5		11.4	60	11.9	6	5
SBA53 SBA63 SBA78	95.0		26.0	75	20.2	8	1
	135.0		44.0	75	25.5	8	1
	218.0		76.0	70	52.6	8	1

◇ Anmerkung:Versuchsvakuum -60 kPa, Werkstück mit glatter und sauberer Oberfläche.

Die Daten können je nach Werkstückoberfläche unterschiedlich sein. SBA-Serie 1.5 Bellows Saugbecher 2
